> >>SVC-T3 050975 ELECTRIC Blocco lucchetti
Prodotto precedente Prodotto successivo

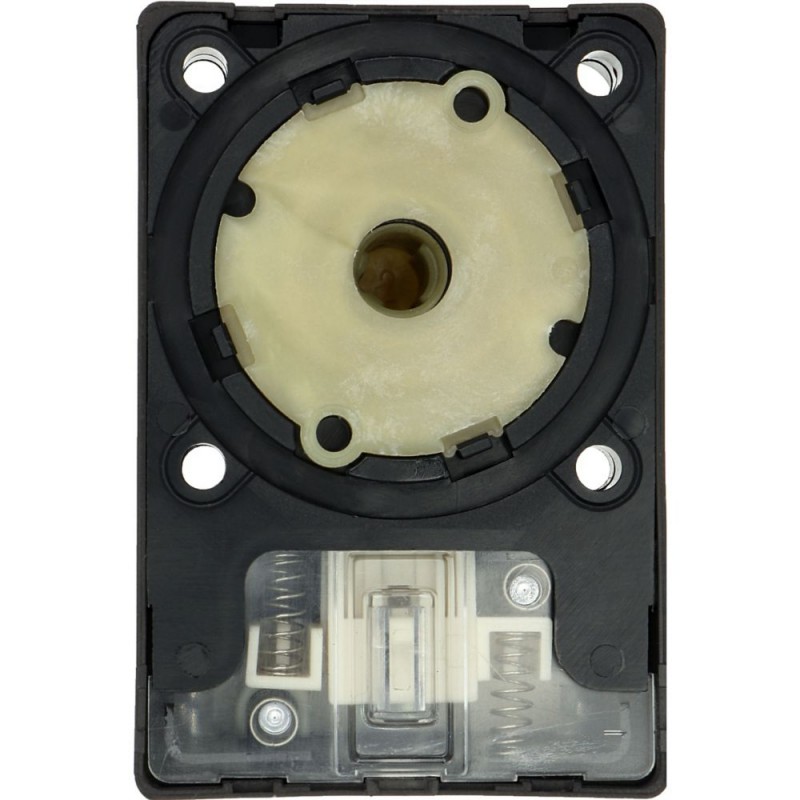

SVC-T3 050975 EATON ELECTRIC Blocco lucchetti Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

SVC-T3 050975 EATON ELECTRIC Blocco lucchetti

SVC-T3

050975

EATON-MOELLER

Blocco lucchetti

Maggiori dettagli


apparecchi elettrici a bassa tensione > dispositivo a lucchetto per interruttori

Sezionatori e interruttori a camme

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $39.35
Prezzo unitario: $39.35

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Blocco lucchetti
Accessori per commutatore a camme secondo IEC/EN60947-3, grandezza T0, T3, P1, 690 V/20A, grado di protezione frontale IP65, blocco lucchetti, maniglia nera. Forme costruttive generali: custodia sporgente in materiale isolante, da incasso, da incasso a fissaggio centrale, a comando rinviato da incasso nei sistemi di distribuzione (IVS). I potenti, robusti e compatti commutatori a camme T trovano impiego nell'industria, nel settore dell'artigianato e della tecnica edilizia. È disponibile una vasta gamma di circuiti standard che può essere ampliata con circuiti customizzati. Qui le possibilità sono quasi infinite. Una vasta gamma di accessori completa la gamma degli interruttori, per un numero pressoché illimitato di applicazioni. Tutti gli interruttori sono dotati di contatti a doppia interruzione.

Programma di fornitura

Funzione di base
Dispositivi di bloccaggio
Funzione
blocco lucchetti
Il cursore di arresto è lucchettabile in posizione premuta, interbloccata con max 3 lucchetti
utilizzo con
T0-…/E, …/I1, …/Z
T3-…/E, …/I2, …/Z
P1-…/E, …/I2, …/Z
utilizzabile per
Interruttori con FS908 sono impiegabili come interruttori principali per:
T0-1-... fino a T0-4-.../I1, .../E
T3-1-... fino a T3-5-.../I2
T3-1-... fino a T3-6-.../E
P1-…/I2, …/E
chiave estraibile a
Posizioni lucchettabili programmabili dall'utilizzatore
Grado di protezione
Frontale IP65

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+50 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Dispositivo a lucchetto per interruttori (EC002051)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Component for low-voltage switching technology / Padlock barrier for switch (ecl@ss13-27-37-13-07 [ACN994016])
Numero max. di lucchetti
3
Adatto per spessore staffa
2 - 4 mm
Con campo per dicitura
Si
Materiale
Policarbonato

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SAFE SWITCHING EN.pdf 928 Kbytes
SVC-T3 050975 IT_050975.pdf 108 Kbytes SVC-T3 050975 IT_050975.pdf
