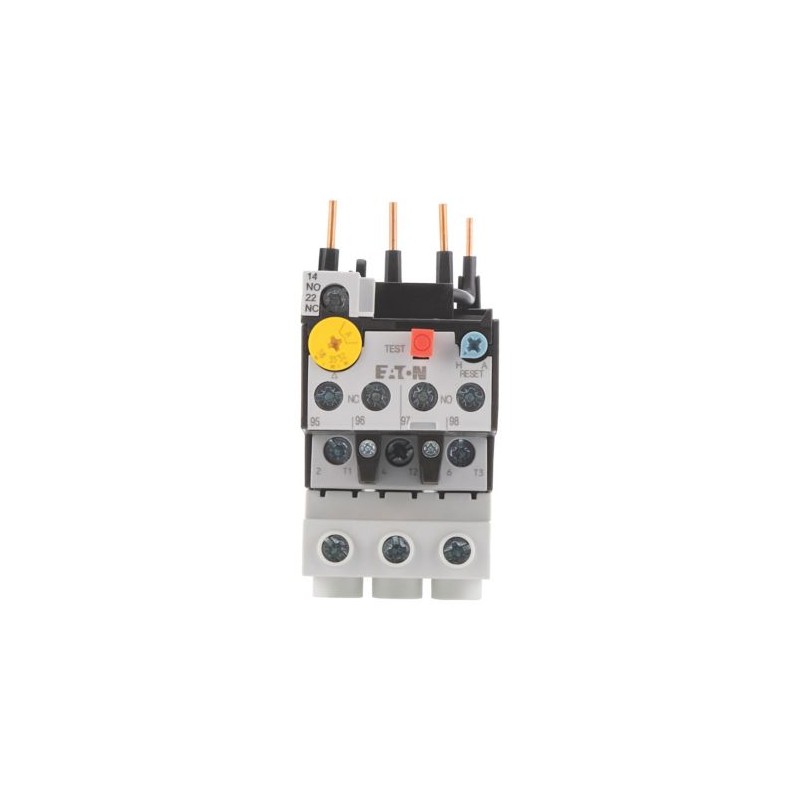

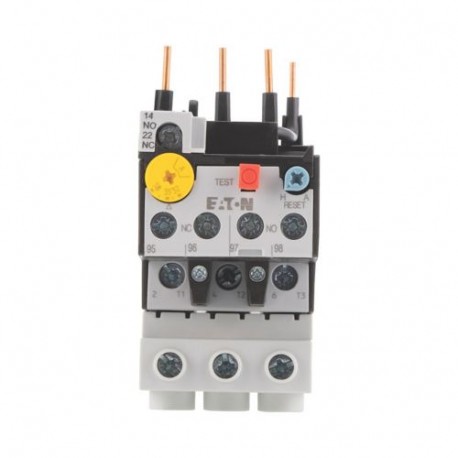

ZB32-38 112474 XTOB038CC1 EATON ELECTRIC Relè termico, 32-38A, 1NA+1NC
ZB32-38
112474
XTOB038CC1
EATON-MOELLER
Relè termico, 32-38A, 1NA+1NC
apparecchi elettrici a bassa tensione > relè di sovraccarico termico
Relè termici
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Comprati di solito insieme
▲Dettagli
▲Relè termico, 32-38A, 1NA+1NC
Relè termico, Assortimento: Relè termico con riduttore di corrente ZB fino a 150 A, accessori: relè termico, Grandezza: ZB32, Sensibilità alla mancanza fase: IEC/EN 60947, VDE 0660 parte 102, Descrizione: Pulsante di prova/off, Pulsante di reset Hand/Auto, Sgancio libero, Tipo di montaggio: montaggio diretto, Contatti ausiliari NA = norm. aperto: 1 NA, Contatti ausiliari NC = norm. chiuso: 1 NC, utilizzo con: DILM17, DILM25, DILM32, DILM38, DILMF8, DILMF11, DILMF14, DILMF17, DILMF25, DILMF32, DIULM17, DIULM25, DIULM32, SDAINLM30, SDAINLM45, SDAINLM55, Conformità alle norme: IEC/EN 60947,VDE 0660, UL, CSA, Grado di protezione: IP20
Programma di fornitura
Assortimento
Relè termico con riduttore di corrente ZB fino a 150 A
Assortimento
Accessori
accessori
relè termico
Grandezza
ZB32
Sensibilità alla mancanza fase
IEC/EN 60947, VDE 0660 parte 102
Descrizione
Pulsante di prova/off
Pulsante di reset Hand/Auto
Sgancio libero
Pulsante di reset Hand/Auto
Sgancio libero
Tipo di montaggio
montaggio diretto
[Ir]32 - 38 A
Contatti ausiliari
NA = norm. aperto
1 NA
NC = norm. chiuso
1 NC
utilizzo con
DILM17
DILM25
DILM32
DILM38
DILMF8
DILMF11
DILMF14
DILMF17
DILMF25
DILMF32
DIULM17
DIULM25
DIULM32
SDAINLM30
SDAINLM45
SDAINLM55
DILM25
DILM32
DILM38
DILMF8
DILMF11
DILMF14
DILMF17
DILMF25
DILMF32
DIULM17
DIULM25
DIULM32
SDAINLM30
SDAINLM45
SDAINLM55
Protezione contro il corto circuito
Tipo di coordinamento “1”
[gG/gL]
[gG/gL]125 A
Tipo di coordinamento “2”[gG/gL]
[gG/gL]63 A
Note
Sganciatore termico: classe di sgancio 10 A
Protezione contro il cortocircuito: prestare attenzione, con montaggio diretto, al fusibile max. ammesso dal contattore.
Adatto per la protezione di motori elettrici Ex-e
II(2)G [Ex d] [Ex e] [Ex px], II(2)D [Ex p] [Ex t]
PTB 10 ATEX 3010
Attenersi al manuale MN03407005Z-DE/EN.
Note
| Montato direttamente sul contattore | montaggio separato |
 |  |
| 1 Contattori di potenza | |
| 2 Zoccolo |
Dati tecnici
Generalità
Conformità alle norme
IEC/EN 60947,VDE 0660, UL, CSA
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambiente
Range di funzionamento secondo IEC/EN 60947.
PTB: -5 °C - +55 °C
PTB: -5 °C - +55 °C
Temperatura ambientea giorno
-25 - +40 °C
Compensazione di temperatura
Continuativa
Peso
0.192 kg
Resistenza agli urti
10
semionda
Durata dell'urto 10 ms g
semionda
Durata dell'urto 10 ms g
Grado di protezione
IP20
Protezione contro i contatti accidentali in caso di azionamento frontale (EN 50274)
Protezione contro i contatti delle dita e del dorso della mano
Altitudine
max. 2000 mm
Circuito principale
Tensione nominale di tenuta ad impulso [Uimp]
6000 V AC
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di isolamento [Ui]
690 V
Tensione nominale di impiego [Ue]
690 V AC
Sezionamento sicuro secondo EN 61140tra contatti ausiliari e contatti principali
440 V AC
Sezionamento sicuro secondo EN 61140Tra i contatti principali stessi
440 V AC
Alterazioni residue della compensazione di temperatura > 40ºC
≦ 0.25 %/K
Perdite ohmiche (3 contatti)Valore inferiore del campo di taratura
6 W
Perdite ohmiche (3 contatti)Valore superiore del campo di taratura
8.4 W
Sezioni di collegamentoRigido
1 x (6 - 16) mm2
Sezioni di collegamentoFlessibile con puntalino
1 x (6 - 16) mm2
Sezioni di collegamentoFlessibile
1 x 16 mm2
Sezioni di collegamentoA filo unico o a trefoli
10 - 6 AWG
Vite di collegamento
M4
Momento di avviamento
3 Nm
Lunghezza di spelatura
10 mm
UtensiliCacciavite Pozidriv
2 Grandezza
UtensiliCacciavite a taglio
1 x 6 mm
Circuiti di comando e ausiliari
Tensione nominale di tenuta ad impulso [Uimp]
4000 V
Categoria di sovratensione/grado di inquinamento
III/3
Sezioni di collegamentoRigido
1 x (0.75 - 4)
2 x (0.75 - 4) mm2
2 x (0.75 - 4) mm2
Sezioni di collegamentoFlessibile con puntalino
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mm2
2 x (0.75 - 2.5) mm2
Sezioni di collegamentoRigido o semirigido
2 x (18 - 14) AWG
Vite di collegamento
M3,5
Momento di avviamento
1.2 Nm
Lunghezza di spelatura
8 mm
UtensiliCacciavite Pozidriv
2 Grandezza
UtensiliCacciavite a taglio
1 x 6 mm
Tensione nominale d'isolamento circuito ausiliario [Ui]
500 V AC
Tensione nominale d'impiego [Ue]
500 V AC
Sezionamento sicuro secondo EN 61140tra i contatti ausiliari
240 V AC
Corrente termica convenzionale [Ith]
6 A
Corrente nominale d'impiego [Ie]AC-15Contatto NA120 V [Ie]
1.5 A
Corrente nominale d'impiego [Ie]AC-15Contatto NA220 V 230 V 240 V [Ie]
1.5 A
Corrente nominale d'impiego [Ie]AC-15Contatto NA380 V 400 V 415 V [Ie]
0.5 A
Corrente nominale d'impiego [Ie]AC-15Contatto NA500 V [Ie]
0.5 A
Corrente nominale d'impiego [Ie]AC-15Contatto NC120 V [Ie]
1.5 A
Corrente nominale d'impiego [Ie]AC-15Contatto NC220 V 230 V 240 V [Ie]
1.5 A
Corrente nominale d'impiego [Ie]AC-15Contatto NC380 V 400 V 415 V [Ie]
0.9 A
Corrente nominale d'impiego [Ie]AC-15Contatto NC500 V [Ie]
0.8 A
Corrente nominale d'impiego [Ie]DC L/R ≦ 15 ms
Condizioni di inserzione e disinserzione secondo DC-13, L/R costanti secondo specifica.
Corrente nominale d'impiego [Ie]DC L/R ≦ 15 ms24 V [Ie]
0.9 A
Corrente nominale d'impiego [Ie]DC L/R ≦ 15 ms60 V [Ie]
0.75 A
Corrente nominale d'impiego [Ie]DC L/R ≦ 15 ms110 V [Ie]
0.4 A
Corrente nominale d'impiego [Ie]DC L/R ≦ 15 ms220 V [Ie]
0.2 A
Resistenza al corto circuito senza saldatureMax fusibile
6 A gG/gL
Nota
Note
Temperatura ambiente: campo di funzionamento secondo IEC/EN 60947, PTB: -5°C bis +55°C
Sezioni di collegamento circuiti principali rigido e flessibile con puntalino: Utilizzando 2 conduttori impiegare la stessa sezione.
Sezioni di collegamento circuiti principali rigido e flessibile con puntalino: Utilizzando 2 conduttori impiegare la stessa sezione.
Dati di potenza approvati
Contatti ausiliariPilot DutyComando in corrente alternata
B300 con polarità differente (opposite polarity)
B600 con la stessa polarità (same polarity)
B600 con la stessa polarità (same polarity)
Contatti ausiliariPilot DutyComando in corrente continua
R300
Short Circuit Current RatingBasic RatingSCCR
5 kA
Short Circuit Current RatingBasic Ratingmax. Fusibile
150 A
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
38 A
Dissipazione per polo, in funzione della corrente [Pvid]
2.8 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
8.4 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+40 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 9.0
Low-voltage industrial components (EG000017) / Relè di sovraccarico termico (EC000106)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Protezione Contro Sovraccarico / RelÌ di sovraccarico term. (ecl@ss13-27-37-15-01 [AKF075019])
Intervallo di corrente regolabile
32 - 38 A
Max. tensione d’esercizio nominale Ue
690 V
Tipo di montaggio
Applicazione diretta
Tipo di collegamento circuito elettrico principale
Raccordo a vite
Numero di contatti ausiliari, normalmente chiusi
1
Numero di contatti ausiliari, normalmente aperto
1
Numero di contatti ausiliari, di scambio
0
Classe di intervento
Classe 10 A
Ingresso funzione reset
No
Funzione reset automatica
Si
Tasto funzione reset
Si
Approvazioni
Product Standards
IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
12528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Suitable for
Branch circuits
Max. Voltage Rating
600 V AC
Degree of Protection
IEC: IP20, UL/CSA Type: -
