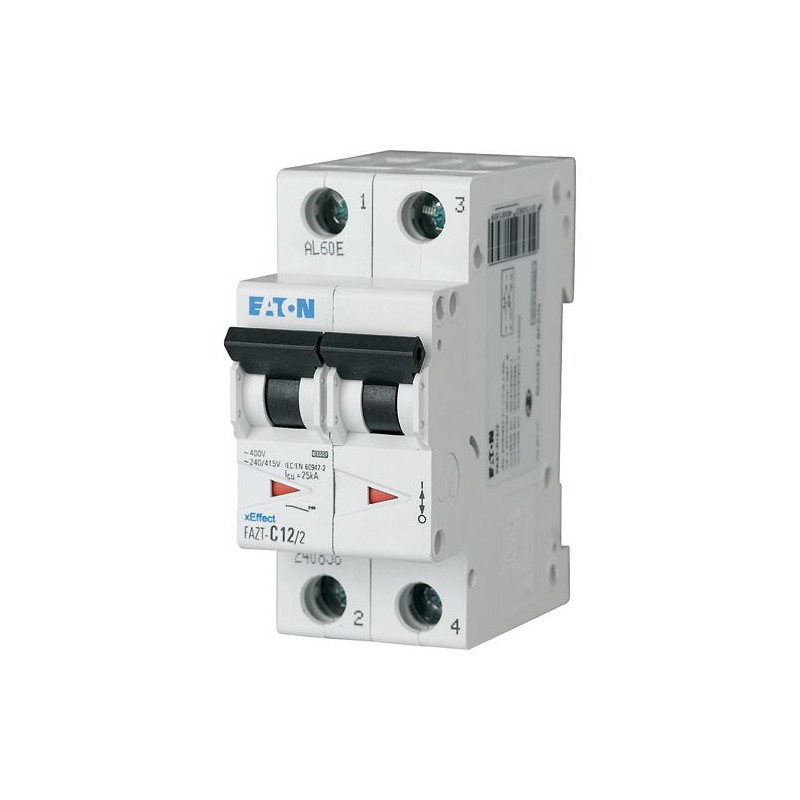

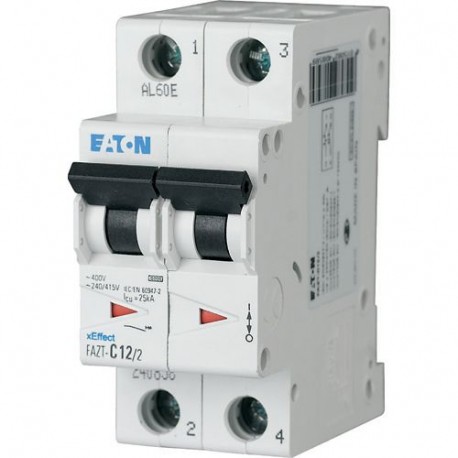

FAZT-C40/2 142488 EATON MOELLER Interruttore LS, 40A, 2p, curva caratteristica C, AC Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

FAZT-C40/2 142488 EATON MOELLER Interruttore LS, 40A, 2p, curva caratteristica C, AC

FAZT-C40/2

142488

EATON - MOELLER

Disponibile

Invio oggi

Prodotto su richiesta, non accetta il ritorno.

Interruttore LS, 40A, 2p, curva caratteristica C, AC

Maggiori dettagli


Interruttore Magnetotermico Interruttori Magnetotermici

Industriali Dispositivi di protezione - EATON - MOELLER

Interruttori automatici FAZ-T - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

QuantitàPrezzo
1+$106.66
2+$103.86
3+$102.47
4+$101.58
6+$100.91
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
Funzione di base
  interruttore di protezione della linea
Poli
  a 2 poli
Curva caratteristica d'intervento
  C
Applicazione
  Apparecchiature per applicazioni industriali e commerciali
Corrente nominale
InA40
Potere nominale di apertura secondo IEC/EN 60947-2
 kA20
Assortimento
  FAZ-T
Dati tecnici
Elettrico
Potere nominale di apertura
 kA20
Curva caratteristica
  B, C, D
Durata
Manovre 20000
Senso di alimentazione
  A piacere
Mechanical
Misura di montaggio calotta
 mm45
Misura zoccolo custodia
 mm80
Larghezza di montaggio per polo
 mm17.5
Montaggio
  Fissaggio rapido con 3 posizioni permanenti per guida DIN omega IEC/EN 60715
Grado di protezione
  IP20
Morsetti sopra e sotto
  Morsetti a bocca/sollevabili
Protezione morsetti
  Finger- and back-of-hand proof according to BGV A3 and ÖVE-EN 6
Sezioni di collegamento
 mm²1 - 25
Momento di avviamento
 Nm2 - 2.4
Spessore materiale sbarra di distribuzione
 mm0.8 (exept N 0.5 SU)
Posizione di montaggio
  facoltativa
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione
InA40
Dissipazione per polo, in funzione della corrente
PvidW0
Dissipazione dell'apparecchio, in funzione della corrente
PvidW7.5
Dissipazione statica, indipendente dalla corrente
PvsW0
Potere di dissipazione
PveW0
Temperatura ambiente di servizio min.
 °C-25
Temperatura ambiente di servizio max.
 °C75

  lineare per +1°c causa una diminuzione dello 0,5% del carico di corrente
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Release characteristic
  C
Number of poles (total)
  2
Number of protected poles
  2
Nominal rated current
 A40
Nominal rated voltage
 V230
Rated short-circuit breaking capacity Icn EN 60898 at 230 V
 kA15
Rated short-circuit breaking capacity Icn EN 60898 at 400 V
 kA15
Rated short-circuit breaking capacity Icu IEC 60947-2 at 230 V
 kA15
Rated short-circuit breaking capacity Icu IEC 60947-2 at 400 V
 kA15
Voltage type
  AC
Current limiting class
  3
Frequency
 Hz50 - 60
Concurrently switching N-neutral
  No
Suitable for flush-mounted installation
  No
Over voltage category
  3
Pollution degree
  2
Width in number of modular spacings
  2
Built-in depth
 mm70.5
Additional equipment possible
  Yes
Degree of protection (IP)
  IP20
