> >>K-CI-K5 218488 ELECTRIC Morsetto conduttore neutro
Prodotto precedente Prodotto successivo

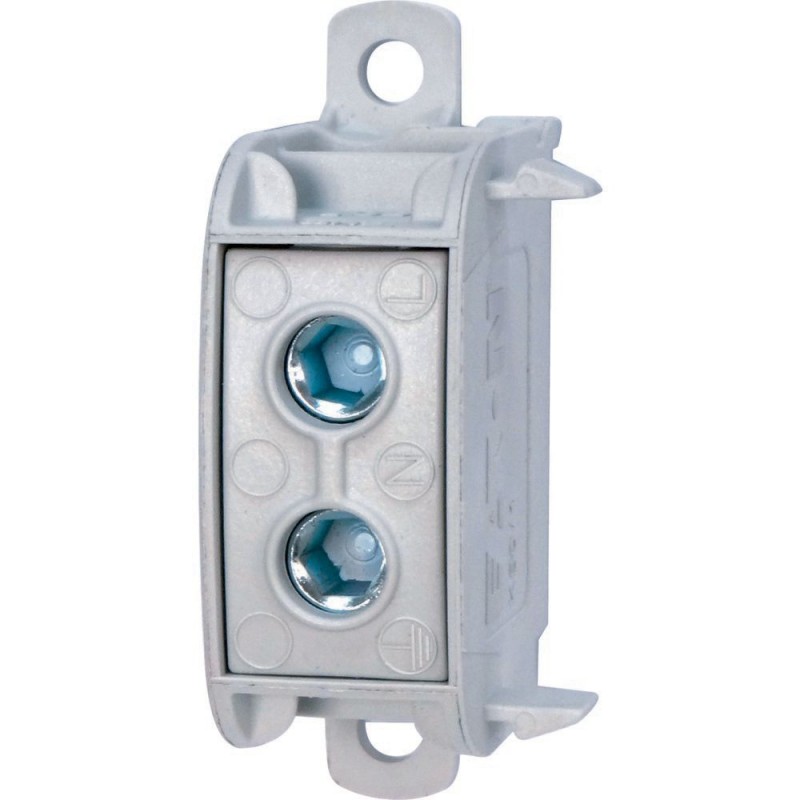

K-CI-K5 218488 EATON ELECTRIC Morsetto conduttore neutro Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

K-CI-K5 218488 EATON ELECTRIC Morsetto conduttore neutro

K-CI-K5

218488

EATON-MOELLER

Morsetto conduttore neutro

Maggiori dettagli


apparecchi elettrici a bassa tensione > Accessori per la tecnologia degli interruttori a bassa tensione

Scatole isolanti

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $13.89
Prezzo unitario: $13.89

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Dettagli

▲


Morsetto conduttore neutro
Morsetto conduttore neutro, Per il collegamento di un 5° conduttore, utilizzo con: CI-K5, T5-…/I5,, CI-K5-T5-…, P3-…/I5

Programma di fornitura

Assortimento
Custodia compatta CI-K
Corrente nominale ininterrotta [Iu]
150 A
Tensione nominale d'impiego [Ue]
690 V
Per il collegamento di un 5° conduttore
utilizzo con
CI-K5
T5-…/I5,
CI-K5-T5-…
P3-…/I5
Descrizione
Con etichette autoadesive PE, N
Montabili a scatto su guida DIN
Sezioni di collegamento
2 x 50 mm2
Cavo a sezione circolare in rame rigido 2,5 - 50 mm2
Cavo a sezione circolare in rame flessibile 2,5 - 50 mm2
Cavo a sezione circolare in rame flessibile con puntalino 2,5 - 35 mm2
Conduttore a banda Cu 3 x 9 x 0,8 mm mm2
utilizzabile per
Nockenschalter T, Lasttrennschalter P
Nockenschalter T
Lasttrennschalter P
CI-K5
Valori meccanici
Lunghezze di spelatura 50 mm2, 16 mm
Teste vite a brugola, 5 mm

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
100 A
Dissipazione per polo, in funzione della corrente [Pvid]
7.5 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+40 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Accessori per dispositivi di commutazione bassa tensione (EC002498)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Componente Per Tecnica Commutazione A Bassa Tensione / Componenti per tecnica commutazione a bassa tensione (accessori) (ecl@ss13-27-37-13-92 [AKN570018])
Tipo di accessorio/parte di ricambio
Connettore
Accessorio
Si
Parte di ricambio
No

Approvazioni

North America Certification
UL/CSA certification not required

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
K-CI-K5 218488 IT_218488.pdf 110 Kbytes K-CI-K5 218488 IT_218488.pdf
