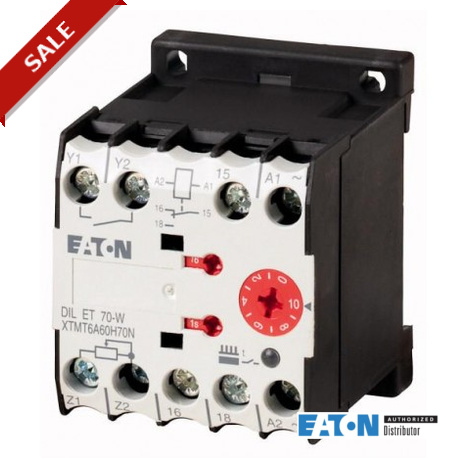

DILET70-W
048899
EATON-MOELLER
1
Relè multifunzione, 1W, 0.05-60h, con collegamento potenziometro, 400VAC
Contattori fino a 170A
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Assortimento | Temporizzatori elettronici DILET | ||
Funzione di base | temporizzatore | ||
Funzione | multifunzione ritardato all'eccitazione ritardato alla diseccitazione. pausa impulso all'eccitazione pausa impulso alla diseccitazione lampeggiante, inizio impulso Ritardato all'eccitazione e alla diseccitazione Formazione d'impulsi datore di impulsi | ||
con collegamento per potenziometro Funzioni di temporizzazione regolabili | |||
Numero contatti in scambio | 1 | ||
Gamma temporale | 0.05 s - 60 h | ||
Campo di taratura | 0.5 - 1s 0.15 - 3 s 0.5 - 10 s 3 - 60 s 0.15 - 3 min 0.5 - 10 min 3 - 60 min 0.15 - 3 h 0.5 - 10 h 3 - 60 h | ||
Corrente nominale d'impiego | |||
AC-11 | |||
230 V | Ie | A | 3 |
380 V 400 V 415 V | Ie | A | 3 |
AC-15 | |||
220 V 230 V 240 V | Ie | A | 3 |
Campo di tensione | ULN | V | 400 V AC, 50/60 Hz |
Ampiezza | mm | 45 | |
Identificazione del collegamento secondo EN 50042 | |||
Identificazione del collegamento secondo EN 50042 |
Generalità | |||
Conformità alle norme | Norma IEC/EN 61812 VDE 0435 | ||
Durata, meccanica | |||
Comando in corrente alternata | Manovre | x 106 | 30 |
Comando in corrente continua | Manovre | x 106 | 30 |
Idoneità ai climi | Caldo umido, costante, secondo IEC 60068-2-78 Caldo umido, ciclico secondo IEC 60068-2-30 | ||
Temperatura ambiente | |||
a giorno | °C | -20 - +60 | |
in custodia | °C | - 20 - + 45 | |
Posizione di montaggio | facoltativa | ||
Resistenza agli urti (IEC/EN 60068-2-27) | |||
Semionda 20 ms | g | ||
NA | g | 4 | |
Grado di protezione | |||
Morsetti | IP20 | ||
Peso | kg | 0.09 | |
Sezioni di collegamento | mm² | ||
Rigido | mm2 | 1 x (0.75 - 2.5) 2 x (0.75 - 2.5) | |
Flessibile con puntalino | mm2 | 1 x (0.75 - 1.5) 2 x (0.75 - 1.5) | |
Rigido o semirigido | AWG | 1 x (18 - 14) | |
Contatti relè | |||
Tensione nominale di tenuta ad impulso | Uimp | V AC | 6000 |
Categoria di sovratensione/grado di inquinamento | III/2 | ||
Tensione nominale di isolamento | Ui | V AC | 600 |
Tensione nominale di impiego | Ue | V AC | 440 |
Sezionamento sicuro secondo EN 61140 | |||
tra la bobina e i contatti | V AC | 250 | |
tra i contatti ausiliari | V AC | 250 | |
Potere di chiusura | |||
AC-14 cos ϕ = 0.3 400 V | A | 48 | |
AC-15 cos ϕ = 0.3 220 V | A | 50 | |
DC-11 L/R 40 ms | x Ie | 1.1 | |
Potere di apertura | |||
AC-14 cos ϕ = 0.3 440 V | A | 3 | |
AC-15 cos ϕ = 0.3 220 V | A | 3 | |
DC-11 L/R 40 ms | x Ie | 1.1 | |
Corrente nominale d'impiego | Ie | A | |
AC-14 | |||
440 V | Ie | A | 3 |
AC-15 | |||
220 V 230 V 240 V | Ie | A | 3 |
DC-11 | |||
Nota | Condizioni di inserzione e disinserzione secondo DC13 L/R costanti in base alle indicazioni | ||
L/R max. 15ms | A | ||
24 V | Ie | A | 1.5 |
L/R max. 50ms | A | 1.2 | |
Corrente convenzionale termica | Ith | A | 6 |
Resistenza al corto circuito senza saldature | |||
Nota | in caso di presa diretta da rete o trasformatore > 1000 VA | ||
Fusibile max., contatto NA | A gG/gL | 6 | |
Fusibile max., contatto NC | A gG/gL | 6 | |
Sistema elettromagnetico | |||
Tensione nominale di impiego | Ue | V | |
AC | 400 | ||
Sicurezza di tensione | x Uc | ||
Tensione di eccitazione | x Us | ||
Tensione di eccitazione Comandato in corrente alternata min. | xUc | 0.85 | |
Tensione di eccitazione comando in AC max. | xUc | 1.1 | |
Potenza assorbita | |||
Potenza di eccitazione AC | VA | 0.5 | |
in ritenuta AC | VA | 0.5 | |
Durata di inserzione | % durata di inserzione | 100 | |
Massima frequenza di manovra | man/h | 4000 | |
Minima durata del comando | |||
AC | ms | 50 | |
Precisione di riproducibilità (differenza) | % | 0.5 | |
Tempo di ripetizione del ciclo (dopo il 100% del tempo di ritardo trascorso) | ms | 70 |
Dati tecnici per verifiche di progetto | |||
Corrente nominale d'impiego per i dati relativi alla dissipazione | In | A | 6 |
Dissipazione per polo, in funzione della corrente | Pvid | W | 0.9 |
Dissipazione dell'apparecchio, in funzione della corrente | Pvid | W | 0 |
Dissipazione statica, indipendente dalla corrente | Pvs | W | 0.5 |
Potere di dissipazione | Pve | W | 0 |
Temperatura ambiente di servizio min. | °C | -20 | |
Temperatura ambiente di servizio max. | °C | 60 | |
Verifiche di progetto IEC/EN 61439 | |||
10.2 Idoneità di materiali e componenti | |||
10.2.2 Resistenza alla corrosione | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.3.1 Resistenza dell'involucro al calore | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.4 Resistenza all'irradiazione UV | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.5 Sollevamento | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.2.6 Prova d'urto | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.2.7 Diciture | I requisiti della norma di prodotto sono soddisfatti. | ||
10.3 Grado di protezione degli involucri | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.4 Vie di dispersione aerea e superficiale | I requisiti della norma di prodotto sono soddisfatti. | ||
10.5 Protezione contro scosse elettriche | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.6 Montaggio incassato di apparecchi | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.7 Circuiti interni e collegamenti | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.8 Collegamenti per conduttori introdotti dall'esterno | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.9 Caratteristiche d’isolamento | |||
10.9.2 Rigidità dielettrica a frequenza di rete | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.9.3 Tensione di tenuta a impulso | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.9.4 Verifica di involucri in materiale isolante | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.10 Riscaldamento | Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature. | ||
10.11 Resistenza al corto circuito | Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature. | ||
10.12 EMC | Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature. | ||
10.13 Funzione meccanica | Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL). |
Type of electric connection | Screw connection | ||
Function delay-on energization | Yes | ||
Function delay on de-energization | Yes | ||
Function floating contact on energization | Yes | ||
Function floating contact on de-energization | Yes | ||
Function star-delta | No | ||
Function pulse shaping | Yes | ||
Function flashing, starting with pause, fixed time | Yes | ||
Function flashing, starting with pulse, fixed time | Yes | ||
Clock function, starting with pause, variable | Yes | ||
Clock function, starting with pulse, variable | Yes | ||
With plug-in socket | No | ||
Remote operation possible | Yes | ||
Suitable only for remote control | No | ||
Pluggable on auxiliary contact block | No | ||
Rated control supply voltage Us at AC 50HZ | V | 400 - 400 | |
Rated control supply voltage Us at AC 60HZ | V | 400 - 400 | |
Rated control supply voltage Us at DC | V | 0 - 0 | |
Voltage type for actuating | AC | ||
Time range | s | 0.05 - 216000 | |
Number of outputs, undelayed, normally closed contact | 0 | ||
Number of outputs, undelayed, normally open contact | 0 | ||
Number of outputs, undelayed, change-over contact | 1 | ||
Number of outputs, delayed, normally closed contact | 0 | ||
Number of outputs, delayed, normally open contact | 0 | ||
Number of outputs, delayed, change-over contact | 1 | ||
Outputs, reversible delayed/undelayed | Yes | ||
With semiconductor output | No | ||
Width | mm | 45 | |
Height | mm | 58 | |
Depth | mm | 52 |
Product Standards | IEC/EN 61812-1; IEC/EN 60947-5-1; UL 508; CSA-22.2 No. 14; CE marking | ||
UL File No. | E29184 | ||
UL Category Control No. | NKCR, NKCR7 | ||
CSA File No. | 12528 | ||
CSA Class No. | 3211-03 | ||
North America Certification | UL listed, CSA certified | ||
Degree of Protection | IEC: IP20, UL/CSA Type: - |
Durata dell'apparecchio (manovre) Ie = Corrente nominale d'impiego | |||||||||
Diagrammi di funzionamento funzioni di temporizzazione Legenda Indicatore LED
| |||||||||
11 Ritardato all'eccitazione | |||||||||
12 Ritardato alla diseccitazione | |||||||||
16 Ritardato all'eccitazione e alla diseccitazione | |||||||||
21 Pausa impulso all'eccitazione | |||||||||
22 Pausa impulso alla diseccitazione | |||||||||
42 Lampeggiante,con inizio a impulsi | |||||||||
81 Datore di impulsi | |||||||||
82 Formazione d'impulsi | |||||||||
Funzione ON-OFF | |||||||||
Relè temporizzatori con cappa piombabile DILET… + HDILE |
