> >>AKP1000 107199 2465037 ELECTRIC Morsetto profilato 51x20-42
Prodotto precedente Prodotto successivo

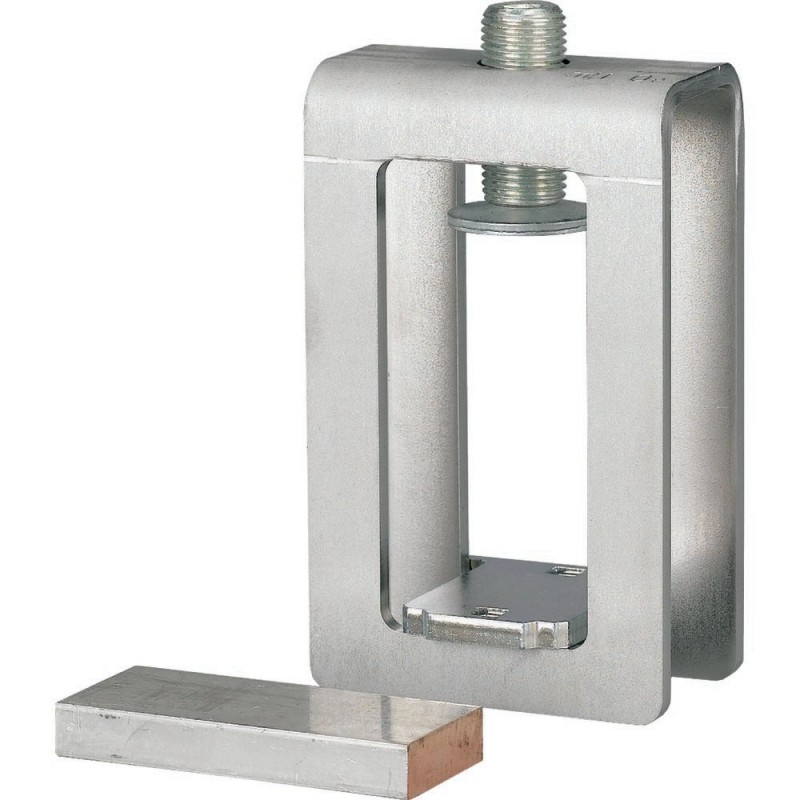

AKP1000 107199 2465037 EATON ELECTRIC Morsetto profilato 51x20-42 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

AKP1000 107199 2465037 EATON ELECTRIC Morsetto profilato 51x20-42

AKP1000

107199

2465037

EATON-MOELLER

Morsetto profilato 51x20-42

Terminale per sbarra 51x20-42

Maggiori dettagli


apparecchi elettrici a bassa tensione > Terminale canalina

Accessori di connessione per custodie

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $119.50
Prezzo unitario: $119.50

Quantità Prezzo
1+$119.50
2+$103.52
3+$100.89
4+$100.89
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Morsetto profilato 51x20-42
Morsetti profilati, connessione senza forare le sbarre, interporre dei distanziali in caso di collegamento in parallelo di barre in Cu lamellari, 1000mm², vano morsetto, 51x20-42, larghezza 94mm, Ie=1600 A, utilizzabili per doppio profilo a T, sistema 60-mm, sistema 185-mm

Programma di fornitura

Assortimento
sistema 60-mm
sistema 185-mm
Funzione di base
Tecnica di collegamento
Sotto gamma
morsetti profilati
Descrizione
Tecnica di collegamento senza forare i sistemi sbarre
interporre dei distanziali in caso di collegamento in parallelo di barre in Cu lamellari
Larghezza
94 mm
Corrente nominale d'impiego [Ie]
1600 A
conduttori
1000 mm², vano morsetto
51 x 20 - 42 mm
▃
▤
Cu factor
0,23 kg
utilizzabile per
doppio profilo a T
Note

⊙ Conduttori circolari rigidi

Conduttori circolari flessibili con puntalino adeguatamente crimpato

Conduttori circolari flessibili

Conduttori settoriali rigidi

Conduttori settoriali flessibili

▤ Bandella in rame

▃ Barra in Cu

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Morsetto per Condotti Sbarre (EC000001)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Sistemi di morsettiere e componenti di sistema / Sistemi a morsettiera / Pannello elettrico (ecl@ss13-27-25-01-16 [BAA025018])
Spessore della sbarra collettrice
40 - 40 mm
Larghezza della sbarra collettrice
30 - 30 mm
Adatto per
Guida a T
Larghezza del morsetto
94 mm
Sezione max. del conduttore
1000 mm²
Max. corrente d’esercizio nominale Ie
1600 A
Adatto per collegamento conduttore circolare
No
Adatto per collegamento conduttore di settore
No
Adatto per collegamento conduttore a nastro
Si

Approvazioni

Product Standards
UL508A; CSA-C22.2 No. 14; IEC 60439-1; CE marking
UL File No.
E307559
UL Category Control No.
NMTR2, NMTR8
CSA File No.
236217
CSA Class No.
3211-37
North America Certification
UL recognized, CSA certified
Conditions of Acceptability
Refer to approbation report
Specially designed for North America
No
Suitable for
Feeder circuits
Current Limiting Circuit-Breaker
Refer to approbation report
Max. Voltage Rating
600 V AC
Degree of Protection
Feeder circuits

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
AKP1000 2465037 107199 IT_107199.pdf 108 Kbytes AKP1000 2465037 107199 IT_107199.pdf
