> >>TM-1-SOND*/E 907749 ELECTRIC interruttori speciali, TM, 10 A, da incasso, 1 Unità costruttiva/e
Prodotto precedente Prodotto successivo

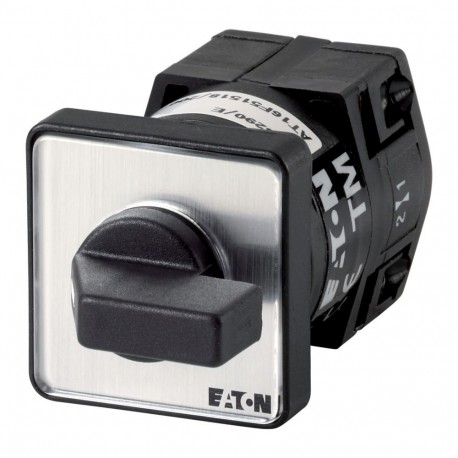

TM-1-SOND*/E 907749 EATON ELECTRIC interruttori speciali, TM, 10 A, da incasso, 1 Unità costruttiva/e Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

TM-1-SOND*/E 907749 EATON ELECTRIC interruttori speciali, TM, 10 A, da incasso, 1 Unità costruttiva/e

TM-1-SOND*/E

907749

EATON-MOELLER

interruttori speciali, TM, 10 A, da incasso, 1 Unità costruttiva/e

Interruttore speciale; 1 polo; 10 A; Montaggio ad incasso

Maggiori dettagli


apparecchi elettrici a bassa tensione > Switch di controllo

Sezionatori e interruttori a camme

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $73.71
Prezzo unitario: $73.71

Quantità Prezzo
1+$73.71
2+$67.91
3+$62.13
4+$58.86
6+$56.52
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


interruttori speciali, TM, 10 A, da incasso, 1 Unità costruttiva/e
Interruttore speciale, Assortimento: interruttori speciali, Conformità alle norme: IEC/EN 60947, VDE 0660, Interruttori di comando secondo IEC/EN 60947-5-1, Sezionatore ausiliario secondo IEC/EN 60947-5-1, Rilevatore tipo: TM, Esecuzione su specifica del cliente secondo il modulo, Commutatori a camme miniaturizzati, per ordini successivi SOND, Grado di protezione: Frontale IP65, Forma costruttiva: da incasso, 1 Unità costruttiva/e, Corrente nominale ininterrotta: Iu= 10 A

Programma di fornitura

Assortimento
interruttori speciali
Rilevatore tipo
TM
Note
Esecuzione su specifica del cliente secondo il modulo
Ordinazione speciale
Commutatori a camme miniaturizzati, per ordini successivi SOND
Grado di protezione
Frontale IP65
Forma costruttiva
da incasso
000Z079
Potenza nominale d'impiego AC-23A, 50 - 60 Hz [P]
400 V [P]
3 kW
Corrente nominale ininterrotta [Iu]
10 A
Nota sulla corrente nominale ininterrotta Iu
La corrente nominale ininterrotta Iu è fornita con max. sezione trasversale.
Numero delle unità costruttive
1 Unità costruttiva/e

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
10 A
Dissipazione per polo, in funzione della corrente [Pvid]
0.15 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+50 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
Resistenza UV solo in combinazione con un tettuccio di protezione.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

apparecchi elettrici a bassa tensione (EG000017) / interruttore di comando (EC002611)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttore Di Carico, Sezionatore, Interruttore Di Comando / Control switch ([email protected] [ACN998011])
esecuzione dell’interruttore
numero di poli
0
max. tensione d’esercizio nominale Ue per AC
500 V
corrente nominale permanente Iu
10 A
numero di posizioni di commutazione
0
con posizione zero
no
con ritorno in posizione zero
no
tipologia costruttiva dell'apparecchio
apparecchio da incasso
larghezza in unità di suddivisione
0
adatto per fissaggio a terra
no
adatto per fissaggio frontale
sì
adatto per montaggio distributore
no
adatto per costruzione intermedia
no
apparecchio completo nella cassa
no
esecuzione dell’elemento di azionamento
manetta
dimensione della targa frontale
30×30 mm
grado di protezione (IP), lato frontale
IP65
tipo di protezione NEMA, lato frontale
altri

Dimensioni

115X330

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SAFE SWITCHING EN.pdf 928 Kbytes
TM-1-SOND*/E 907749 IT_907749.pdf 227 Kbytes TM-1-SOND*/E 907749 IT_907749.pdf
