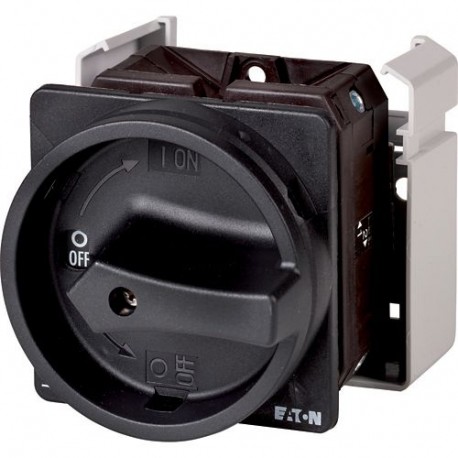

T5-1-102/EA/SVB-SW 098807 EATON MOELLER Interruttori generali, a 2 poli, 100 A, Funzione di arresto d'emerge.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

T5-1-102/EA/SVB-SW 098807 EATON MOELLER Interruttori generali, a 2 poli, 100 A, Funzione di arresto d'emerge..

T5-1-102/EA/SVB-SW

098807

EATON - MOELLER

Disponibile

Invio oggi

Prodotto su richiesta, non accetta il ritorno.

Interruttori generali, a 2 poli, 100 A, Funzione di arresto d'emergenza, 90 °, lucchettabile in posizione 0, da incasso

Maggiori dettagli


Interruttore Interruttori

T Cam interruttori e P Sezionatori - EATON - MOELLER

Sezionatori - interruttori generali - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

QuantitàPrezzo
1+$106.72
2+$103.67
4+$101.20
5+$100.50
7+$99.54
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
Assortimento
  Interruttori generali
Interruttori di manutenzione
Interruttori di riparazione
Rilevatore tipo
  T5
arresto d'emergenza
  Funzione di arresto d'emergenza

  con maniglia rotativa nera e corona di blocco
Numero di poli
  a 2 poli
Lucchettabilità
  lucchettabile in posizione 0
Grado di protezione
  Frontale IP65
Forma costruttiva
  da incasso


Simbolo circuitale

Angolo di manovra
 °90
Funzione

Potenza nominale d'impiego AC-23A, 50 - 60 Hz

400 V
PkW30
Corrente nominale ininterrotta
IuA100
Numero delle unità costruttive
 Unità costruttiva/e1
Dati tecnici
Generalità
Conformità alle norme
  IEC/EN 60947, VDE 0660, IEC/EN 60204
Sezionatori di potenza secondo IEC/EN 60947-3
Idoneità ai climi
  Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambiente

a giorno
 °C-25 - +50
in custodia
 °C-25 - +40
Categoria di sovratensione/grado di inquinamento
  III/3
Tensione nominale di tenuta ad impulso
UimpV AC6000
Resistenza agli urti
 g15
Posizione di montaggio
  facoltativa
Protezione contro i contatti accidentali in caso di azionamento frontale (EN 50274)
  Protezione contro i contatti delle dita e del dorso della mano
Contatti relè
Valori meccanici

Numero di poli
  a 2 poli
Parametri elettrici

Tensione nominale di impiego
UeV AC690
Corrente nominale ininterrotta
IuA100
Nota sulla corrente nominale ininterrotta Iu
  La corrente nominale ininterrotta Iu è fornita con max. sezione trasversale.
Carico con funzione intermittente, Classe 12

A PARTIRE DA 25 % ED
 x Ie2
A PARTIRE DA 40 % ED
 x Ie1.6
A PARTIRE DA 60 % ED
 x Ie1.3
Resistenza al corto circuito

con fusibili portata max.
 A gG/gL100
Resistenza alla corrente di breve durata (Corrente 1-s)
IcwAeff1700
Nota sulla corrente nominale ammissibile di breve durata Icw
  Corrente 1 secondo
Corrente di cortocircuito
IqkA2
Potere d'interruzione
Potere nominale di chiusura cos ϕ secondo IEC 60947-3
 A950
Potere nominale d'interruzione cos ϕ a norma IEC 60947-3
 A
230 V
 A760
400/415 V
 A740
500 V
 A590
690 V
 A420
Sezionamento sicuro secondo EN 61140

tra i contatti
 V AC440
Perdite per effetto joule per contatto con Ie
 W7.5
Dissipazione termica per circuito ausiliario con Ie (AC-15/230 V)
 W7.5
Durata meccanica
Manovrex 106>0.5
Frequenza di manovra massima
Manovre/h 1200
Tensione alternata

AC-3

Potenza nominale d'impiego interruttore motore
PkW
220V 230V
PkW22
230 V stella-triangolo
PkW30
400 V 415 V
PkW30
400 V stella-triangolo
PkW45
500 V
PkW30
500 V stella-triangolo
PkW45
690 V
PkW15
690 V stella-triangolo
PkW22
Corrente nominale d'impiego, interruttori per motori

230 V
IeA71
230 V stella-triangolo
IeA100
400V 415 V
IeA55
400 V stella-triangolo
IeA95.3
500 V
IeA44
500 V stella-triangolo
IeA76.2
690 V
IeA17
690 V stella-triangolo
IeA29.4
AC-21A

Corrente nominale d'impiego interruttori di potenza

440 V
IeA100
AC-23A

Potenza nominale d'impiego AC-23A, 50 - 60 Hz
PkW
230 V
PkW30
400 V 415 V
PkW55
500 V
PkW37
690 V
PkW30
Corrente nominale d'impiego, interruttori per motori

230 V
IeA100
400 V 415 V
IeA100
500 V
IeA55
690 V
IeA32
Tensione continua

DC-1, Interruttori di manovra L/R = 1 ms

Corrente nominale di impiego
IeA80
Tensione su ogni contatto da inserire in serie
 V60
Affidabilità dei contatti per 24 V DC, 10 mA
Probabilità di erroreHF< 10 -5, < 1 interruzione su 100000 manovre
Sezioni di collegamento
rigido o semirigido
 mm21 x (2,5 - 35)
2 x (2,5 - 16)
Flessibile con puntalino secondo DIN 46228
 mm21 x (1 - 25)
2 x (1,5 - 10)
Vite di collegamento
  M6
Max. forza di serraggio
 Nm4
Parametri tecnici di sicurezza
Note
  B10d Valori secondo EN ISO 13849-1, tabella C1
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione
InA100
Dissipazione per polo, in funzione della corrente
PvidW7.5
Dissipazione dell'apparecchio, in funzione della corrente
PvidW0
Dissipazione statica, indipendente dalla corrente
PvsW0
Potere di dissipazione
PveW0
Temperatura ambiente di servizio min.
 °C-25
Temperatura ambiente di servizio max.
 °C50
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  su richiesta
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Version as main switch
  Yes
Version as maintenance-/service switch
  Yes
Version as safety switch
  No
Version as emergency stop installation
  No
Version as reversing switch
  No
Max. rated operation voltage Ue AC
 V690
Rated operating voltage
 V690 - 690
Rated permanent current Iu
 A100
Rated permanent current at AC-21, 400 V
 A100
Rated operation power at AC-3, 400 V
 kW30
Rated short-time withstand current lcw
 kA1.7
Rated operation power at AC-23, 400 V
 kW55
Switching power at 400 V
 kW55
Conditioned rated short-circuit current Iq
 kA2
Number of poles
  2
Number of auxiliary contacts as normally closed contact
  0
Number of auxiliary contacts as normally open contact
  0
Number of auxiliary contacts as change-over contact
  0
Motor drive optional
  No
Motor drive integrated
  No
Voltage release optional
  No
Device construction
  Built-in device fixed built-in technique
Suitable for ground mounting
  No
Suitable for front mounting 4-hole
  No
Suitable for front mounting center
  Yes
Suitable for distribution board installation
  No
Suitable for intermediate mounting
  No
Colour control element
  Black
Type of control element
  Door coupling rotary drive
Interlockable
  Yes
Type of electrical connection of main circuit
  Screw connection
Degree of protection (IP), front side
  IP65
Dimensioni
Piastra di supporto ZFS-... non compresa nella fornitura
Foratura porta
Gli commutatori a camme T5B e T5 sono di forma uguale, differiscono soltanto per i contatti
3 lucchetti
Dati CAD
Ulteriori informazioni sul prodotto (link)
IL03801009Z (AWA1150-1692) Commutatori a camme: sezionatori di potenza


Datasheet - PDF
