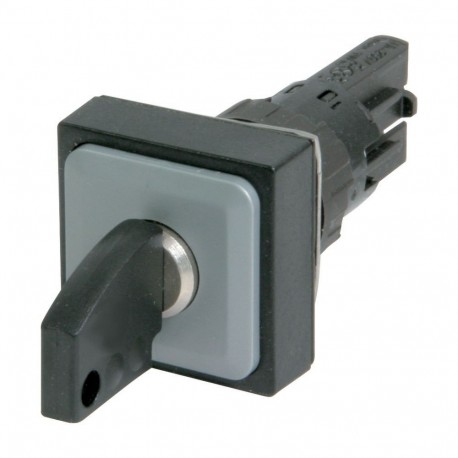

Q25S1R-A1 072376 EATON MOELLER Pulsante a chiave, 2 posizioni, nero, permanente Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

Q25S1R-A1 072376 EATON MOELLER Pulsante a chiave, 2 posizioni, nero, permanente

Q25S1R-A1

072376

EATON - MOELLER

Disponibile

Invio oggi

Pulsante a chiave, 2 posizioni, nero, permanente

Maggiori dettagli


Segnalazione

Dispositivi pilota RMQ16 e torrette di segnalazione SL - EATON - MOELLER

attuatori lluminated selettore, selettori a chiave - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

QuantitàPrezzo
1+$19.05
10+$16.86
20+$16.44
29+$16.25
39+$16.12
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
Assortimento
  RMQ16 (foro 16 mm)
Funzione di base
  Selettori a chiave
Apparecchio singolo/apparecchio completo
  Apparecchio singolo
Forma costruttiva
  comando a chiave

  permanente
Funzione:


   45°

  2 posizioni
Posizione di estraibilità della chiave


  0
Grado di protezione
  IP65
Anello frontale
  Senza anello frontale
Collegamento a SmartWire-DT
  no
Dimensioni frontali
  Dimensioni frontali 25 x 25 mm
Informazioni sull'entità della fornitura
  Con 1 chiave
Dati di ordinazione
  Per ogni colore esiste una chiave corrispondente, → accessori,
Note

Serrature supplementari ad una sola combinazione (ogni colore corrisponde ad una serratura)

Dati tecnici
Generalità
Conformità alle norme
  IEC/EN 60947, VDE 0660
Durata meccanica
Manovrex 106>3
Frequenza di manovra
man/h  1800
Momento torcente dell'azionamento
 Nm 0.4
Grado di protezione IEC/EN 60529
  IP65
Idoneità ai climi
  Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambiente

a giorno
 °C-25 - +60
in custodia
 °C- 25 - 40
Posizione di montaggio
  facoltativa
Resistenza agli urti
 g> 40
secondo IEC 60068-2-27
Durata dell'urto 11 ms
semionda
Sezioni di collegamento
 mm20,5 - 1,0
Connettore Faston
  2.8 x 0.8 mm secondo DIN 46244
Connettore Faston
  2.8 x 0.8 mm secondo DIN 46247 e IEC 60760
Contatti relè
Tensione nominale di tenuta ad impulso
UimpV AC800
Tensione nominale di isolamento
UiV250
Categoria di sovratensione/grado di inquinamento
  III/3
Tensione nominale di impiego
UeV AC24
Sicurezza contro false manovre

a 24 V DC/5 mA
HFFrequenza d'errore< 10-7, < 1 interruzione su 10 7 manovre
a 5 V DC/1 mA
HFFrequenza d'errore< 5 x 10-6, < 1 interruzione su 5 x 106 manovre
Impiego dei manicotti d'isolamento ISH2.8
  >24 V AC/DC raccomandati
>50 V AC o 120 V DC obbligatori, anche sugli attacchi per terminali faston maschi liberi
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione
InA0
Dissipazione per polo, in funzione della corrente
PvidW0
Dissipazione dell'apparecchio, in funzione della corrente
PvidW0
Dissipazione statica, indipendente dalla corrente
PvsW0
Potere di dissipazione
PveW0
Temperatura ambiente di servizio min.
 °C-25
Temperatura ambiente di servizio max.
 °C60
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  su richiesta
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Non pertinente.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Number of switch positions
  2
Type of control element
  Key
Suitable for illumination
  No
Colour control element
  Black
Colour indicator light cap
  Not applicable
Construction type lens
  Square
Hole diameter
 mm16
Width opening
 mm0
Height meter opening
 mm0
Switching function latching
  Yes
Spring-return
  No
Degree of protection (IP), front side
  IP65
With front ring
  Yes
Material front ring
  Plastic
Colour front ring
  Black
Approvazioni
Product Standards  IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.  E29184
UL Category Control No.  NKCR
CSA File No.  46552
CSA Class No.  3211-03
North America Certification  UL listed, CSA certified
Degree of Protection  UL/CSA Type 1
Dimensioni
Elementi di azionamento e segnalazione
Esecuzione quadrata
Dati CAD
Ulteriori informazioni sul prodotto (link)
IL04716016Z (AWA1160-1429) Montaggio dell'elemento


Datasheet - PDF
