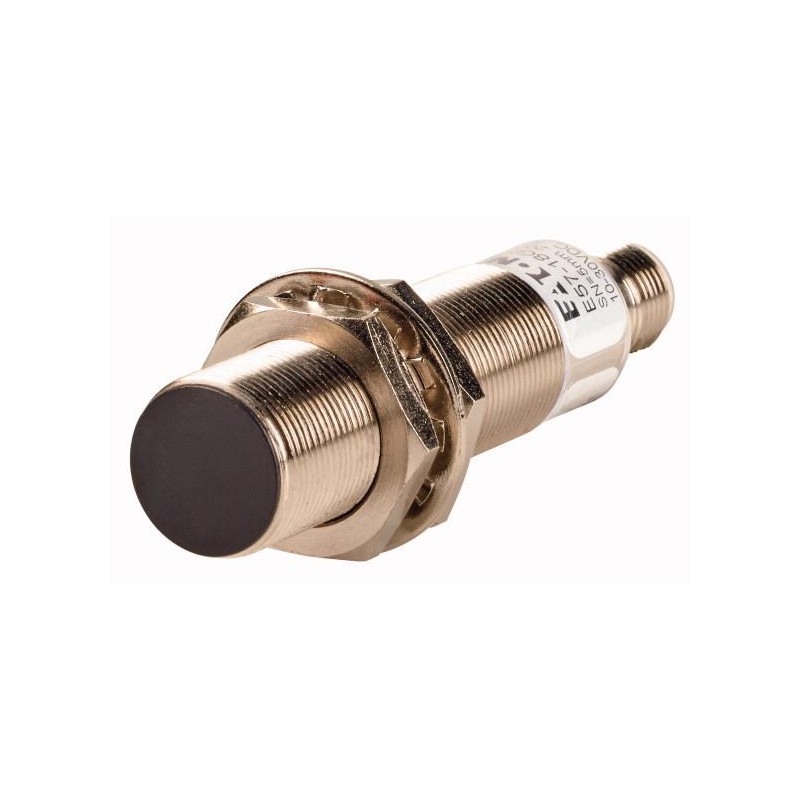

E57-18GS05-GDB 135932 EATON ELECTRIC Interruttore di prossimità, induttivo, 1NA, Sn 5mm, 3L, 10-30VDC, PNP, ..
E57-18GS05-GDB
135932
EATON-MOELLER
Interruttore di prossimità, induttivo, 1NA, Sn=5mm, 3L, 10-30VDC, PNP, M18, metallo, M12
Sensori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Programma di fornitura
Funzione di base | Sensori induttivi | ||
Assortimento | Serie E57 Global | ||
Collegamento | a 3 fili | ||
Forma costruttiva (dimensioni esterne) | mm | M18 x 1 | |
Tensione nominale d'impiego | Ue | 10 - 30 V DC | |
Distanza nominale di apertura | Sn | mm | 5 |
Tipo di montaggio | annegato | ||
Interruttore | PNP | ||
Possibilità di collegamento | Allacciamento a spina M12 x 1 | ||
Contatti | |||
NA = norm. aperto | 1 contatto NA | ||
termoplastico | Metallo | ||
Grado di protezione | IP67, IP69K |
Dati tecnici
| Generalità | |||
Conformità alle norme | IEC/EN 60947-5-2 | ||
Temperatura ambiente | -25 - +70 | ||
Resistenza agli urti | g | 30 Durata dell'urto 11 ms | |
Grado di protezione | IP67, IP69K | ||
| Parametri | |||
Distanza nominale di apertura | |||
Distanza nominale di apertura | Sn | mm | 5 |
Riproducibilità di Sn | % | 1 | |
Deriva termica di Sn | % | 10 | |
Isteresi di commutazione Sn | % | 15 | |
Tensione nominale d'impiego | Ue | 10 - 30 V DC | |
Ondulazione residua di Ue | % | 10 | |
Max. corrente di carico | Ie | mA | < 100 |
Corrente d'impiego nello stato collegato a 24 V DC | Ib | mA | 10 |
Caduta di tensione con Ie | Ud | V | 1.5 |
Frequenza di commutazione | Hz | 1000 | |
Corrente residua tramite il carico nello stato bloccato a 230 V AC o 24 V DC | Ir | mA | 0.01 |
Indicazione stato di commutazione | LED | Rosso | |
Funzioni protettive | protezione contro corto circuiti Protezione contro inversioni di polarità Protezione contro la rottura del filo | ||
Collegamento | a 3 fili | ||
Contatti | |||
NA = norm. aperto | 1 contatto NA | ||
Forma costruttiva | |||
Forma costruttiva (dimensioni esterne) | mm | M18 x 1 | |
Possibilità di collegamento | Allacciamento a spina M12 x 1 | ||
termoplastico | Metallo | ||
Approvazioni
| Product Standards | UL 508; CSA-C22.2 No. 14; IEC60947-5-2; CE marking | ||
| UL File No. | CSA report applies to both Canada and US | ||
| UL Category Control No. | – | ||
| CSA File No. | 224447 | ||
| CSA Class No. | 4652-04 / 4652-84 | ||
| North America Certification | CSA certified, certified by CSA for use in the US | ||
| Max. Voltage Rating | 30 V DC | ||
| Degree of Protection | IEC: IP67, IP69K; UL/CSA Type: - |
Dati tecnici secondo ETIM 7.0(mostra caratteristiche)(nascondi caratteristiche)
| sensori (EG000026) / interruttore di prossimità induttivo (EC002714) | |||
| Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Rilevatore di misura / Rilevatore di misura / Interruttore di prossimitÓ indutt. ([email protected] [AGZ376015]) | |||
larghezza del sensore | mm | 0 | |
altezza del sensore | mm | 0 | |
lunghezza del sensore | mm | 76 | |
diametro del sensore | mm | 18 | |
condizione meccanica di montaggio per sensore | allineato | ||
distanza di commutazione | mm | 5 | |
adatto per funzioni di sicurezza | no | ||
esecuzione della funzione di commutazione | contatto di chiusura | ||
esecuzione dell’uscita di commutazione | PNP | ||
esecuzione del collegamento elettrico | connessione a spina M12 | ||
esecuzione del collegamento elettrico | connettore M12 | ||
numero di uscite semiconduttori con funzione di segnalazione | 1 | ||
numero di uscite di contatto con funzione di segnalazione | 0 | ||
numero di uscite semiconduttori sicure | 0 | ||
numero di uscite di contatto sicure | 0 | ||
tipo di azionamento | bersaglio metallico | ||
tipo di interfaccia | senza | ||
esecuzione dell’interfaccia per comunicazione sicura | senza | ||
forma della scatola | cilindro, filettatura | ||
rivestimento scatola | altri | ||
a cascata | no | ||
categoria secondo EN 954-1 | B | ||
SIL secondo IEC 61508 | senza | ||
livello di performance secondo EN ISO 13849-1 | senza | ||
max. corrente d’uscita nell’uscita sicura | milliampere | 0 | |
tensione di alimentazione | V | 10 - 30 | |
tensione di alimentazione pilota nominale Us per AC 50 Hz | V | 0 - 0 | |
tensione di alimentazione pilota nominale Us per AC 60 Hz | V | 0 - 0 | |
tensione di alimentazione pilota nominale Us per DC | V | 10 - 30 | |
tipo di tensione di alimentazione | DC | ||
tipo di tensione di alimentazione | DC | ||
frequenza di commutazione | Hz | 1000 | |
con funzione di monitoraggio apparecchi collegati in serie | no | ||
materiale della scatola | metallo | ||
resistente alla pressione | no | ||
categoria di protezione antideflagrante per gas | senza | ||
categoria di protezione antideflagrante per polvere | senza | ||
resistenza alle interferenze da campi magnetici | - | ||
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SENSORS EN.pdf | 27 Mbytes |
|
| E57-18GS05-GDB Interruttore di prossimità, induttivo, 1NA, Sn5mm, 3L, 10-30VD - EATON - E57-18GS05-GDB | 177 Kbytes |
|
