XN-GWBR-DNET 140156 EATON MOELLER Gateway per sistema I/O XI/ON, deviceNet, con refresh del bus Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

XN-GWBR-DNET 140156 EATON MOELLER Gateway per sistema I/O XI/ON, deviceNet, con refresh del bus

XN-GWBR-DNET

140156

EATON - MOELLER

Disponibile

Invio oggi

Gateway per sistema I/O XI/ON, deviceNet, con refresh del bus

Maggiori dettagli


Controllori Programmabili Plcs

EC4E e XI / ON Remote sistema O / - EATON - MOELLER

Gateway - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

QuantitàPrezzo
1+$345.74
2+$337.90
3+$334.42
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
Funzione
  Gateways XI/ON
Funzione
  Gateway XN con alimentazione integrata
Descrizione breve
  supporta fino a 74 moduli (XN, XNE) nell'esecuzione a disco
1 x Open Style Connector
Impostazione indirizzo attraverso 2 interruttori di codifica rotanti decimali
Campo indirizzi: 0 - 63 (dec.)
Collegamento del bus di campo
  DeviceNet
Collegamento a morsetti (bus di campo/tensione di alimentazione)
  Morsetti a vite
Interfaccia service
  Presa PS/2
Velocità di trasmissione
  500 kBit/s
250 kBit/s
125 kBit/s
Note Il modulo Bus Refreshing è già integrato.
Informazioni sull'entità della fornitura Nell'entità della fornitura di tutti i gateway sono compresi: 2 x squadrette terminali XN-WEW-32/2-SW, 1 x coperchio di chiusura XN-ABPL
Dati tecnici
Generalità
Conformità alle norme
  EN 61000-6-2
EN 61000-6-4
EN 61131-2
Sezionamento di potenziale
  sì, attraverso fotoaccoppiatore
Temperatura ambiente
 °C0 - +55
Stoccaggio
ϑ°C-25 - +85
umidità relativa
  5 - 95 % (interno), livello RH-2, nessuna condensazione (ad una temperatura di magazzinaggio di 45°C)
Gas nocivo
 ppmSO2: 10 (umidità rel. < 75 %, nessuna condensazione)
H2S: 1.0 (umidità rel. < 75 %, nessuna condensazione)
Vibrazione
  secondo IEC/EN 60068-2-6
Resistenza agli urti
 gsecondo IEC 60068-2-27
Resistenza continuata agli urti (IEC/EN 60068-2-29)
  secondo IEC/EN 60068-2-29
Ribaltamento e rovesciamento
  secondo IEC 60068-2-31, caduta libera secondo IEC 60068-2-32
Grado di protezione
  IP20
Compatibilità elettromagnetica (EMC)

ESD
 kVEN 61100-4-2
Campi elettromagnetici
 V/mEN 61100-4-2
Burst
  EN 61100-4-4
Surge
  EN 61100-4-5
Ammissione
 VEN 61100-4-6
Emissione di disturbi (irradiata, ad alta frequenza)
 dBEN 55016-2-3
Variazioni di tensione/Interruzioni di tensione
  EN 61131-2
Prova di tipo (Type Test)
  secondo EN 61131-2
Omologazioni
  CE, cULus
Dissipazione massima
PvW10
Altri dati tecnici (catalogo sfogliabile)

Morsetti di collegamento
Valori nominali
  secondo VDE 0611 parte 1/8.92/

IEC/EN 60947-7-1
Tipi di collegamento in direzione TOP
  Collegamento a vite/molla
Lunghezza di spelatura
 mm8
Sezione di collegamento
  max. 0.5 - 2.5 mm2
Conduttori collegabili

Rigido
 mm20,5 - 2,5
flessibile senza puntalino
 mm20,5 - 1,5
Flessibile con puntalino
 mm20,5 - 1,5
Flessibile con puntalino
 mm20,5 - 1,5
Calibro IEC/EN 60947-1
  A1
Collegamento in rete
Bus
  DeviceNet
Protocollo bus
  DeviceNet
Montaggio esterno della stazione massimo
  74 moduli (XN) nell'esecuzione a disco o lunghezza max. della stazione: 1 m
Alimentazione di sistema
UsysV DC24 /5
campo ammesso 5 V DC
U sysV DC4.7…5.3
campo ammesso 24 V DC
U sysV DC18…30
Tensione del campo
UL 24VDC
Campo ammissibile
  18 - 30 V DC
Ondulazione residua
 %secondo EN 61131-2
Interfaccia service
  Presa PS/2
Tipi di collegamento bus di campo
  Open Style Connector
Velocità di trasmissione dati
 kBit/s125, 250, 500
Impostazione della velocità di trasferimento dati
  attraverso interruttore DIP
Indirizzamento
  2 sistemi di codifica decimale
Collegamento bus di campo
  esterna
Campo di indirizzamento
  1 - 63 decimale
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione
InA0
Dissipazione per polo, in funzione della corrente
PvidW0
Dissipazione dell'apparecchio, in funzione della corrente
PvidW0
Dissipazione statica, indipendente dalla corrente
PvsW10
Potere di dissipazione
PveW0
Temperatura ambiente di servizio min.
 °C0
Temperatura ambiente di servizio max.
 °C55
Grado di protezione
  IP20
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Approvazioni
Product Standards  UL 508; CSA-C22.2 No. 142; IEC/EN 6113-2; CE marking
UL File No.  E205091
UL Category Control No.  NRAQ, NRAQ7
CSA File No.  UL report applies to both US and Canada
CSA Class No.  2252-01, 2252-81
North America Certification  UL recognized, certified by UL for use in Canada
Specially designed for North America  No
Current Limiting Circuit-Breaker  No
Degree of Protection  IEC: IP20, UL/CSA Type: -

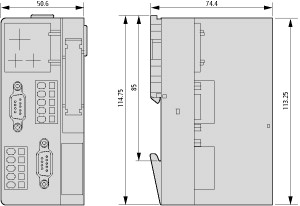

Dimensioni
Nota: in base all'esecuzione sono necessari connettori / collegamenti.
Dati CAD
Ulteriori informazioni sul prodotto (link)
MN05002006Z Manuale d'uso Gateway XI/ON per DeviceNet



Datasheet - PDF
