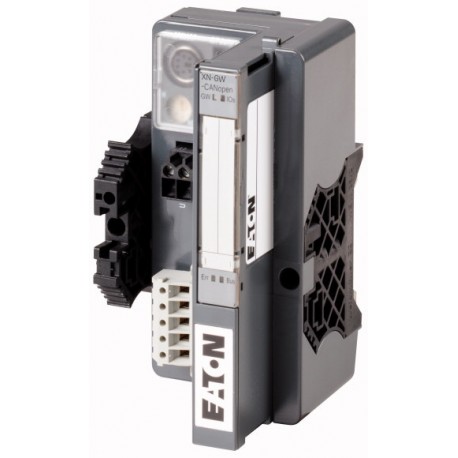

XN-GW-DNET 140051 0004520637 EATON ELECTRIC Gateway, DeviceNet, 85 50 225164
XN-GW-DNET
140051
0004520637
EATON-MOELLER
Gateway, DeviceNet, 85 50 225164
Modulo di comunicazione
Moduli I / O remoti XION
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Modulo di comunicazione
Programma di fornitura
Funzione
Gateways XI/ON
Funzione
Gateway XN senza alimentazione integrata
Descrizione breve
supporta fino a 62 moduli (XN, XNE) nell'esecuzione a disco
1 x Open Style Connector
Impostazione indirizzo attraverso 2 interruttori di codifica rotanti decimali
Campo indirizzi: 0 - 63 (dec.)
1 x Open Style Connector
Impostazione indirizzo attraverso 2 interruttori di codifica rotanti decimali
Campo indirizzi: 0 - 63 (dec.)
Collegamento del bus di campo
DeviceNet
Interfaccia service
Presa PS/2
Velocità di trasmissione
500 kBit/s
250 kBit/s
125 kBit/s
250 kBit/s
125 kBit/s
Note
per l'alimentazione del gateway deve essere montato il modulo di alimentazione XN-BR-24VDC-D accanto al gateway.
Informazioni sull'entità della fornitura
Nell'entità della fornitura di tutti i gateway sono compresi: 2 x squadrette terminali XN-WEW-32/2-SW, 1 x coperchio di chiusura XN-ABPL
Dati tecnici
Generalità
Conformità alle norme
EN 61000-6-2
EN 61000-6-4
EN 61131-2
EN 61000-6-4
EN 61131-2
ApprovazioniApprovazioni
CE, cULus
Sezionamento di potenziale
sì, attraverso fotoaccoppiatore
Temperatura ambiente
0 - +55 °C
Stoccaggio [ϑ]
-25 - +85 °C
Temperatura ambiente di servizio min.
0 °C
Temperatura ambiente di servizio max.
+55 °C
umidità relativa
5 - 95 % (interno), livello RH-2, nessuna condensazione (ad una temperatura di magazzinaggio di 45°C)
Gas nocivo
SO2: 10 (umidità rel. < 75 %, nessuna condensazione)
H2S: 1.0 (umidità rel. < 75 %, nessuna condensazione) ppm
H2S: 1.0 (umidità rel. < 75 %, nessuna condensazione) ppm
Vibrazione
secondo IEC/EN 60068-2-6
Resistenza agli urti
secondo IEC 60068-2-27 g
Resistenza continuata agli urti (IEC/EN 60068-2-29)
secondo IEC/EN 60068-2-29
Ribaltamento e rovesciamento
secondo IEC 60068-2-31, caduta libera secondo IEC 60068-2-32
Grado di protezione
IP20
Compatibilità elettromagnetica (EMC)ESD [Scarica dei contatti / scarica in aria]
EN 61000-4-2 kV
Compatibilità elettromagnetica (EMC)Campi elettromagnetici [(0,08…1) / (1,4…2) / (2…2,7) GHz ]
EN 61100-4-2 V/m
Compatibilità elettromagnetica (EMC)Burst
EN 61100-4-4
Compatibilità elettromagnetica (EMC)Surge
EN 61100-4-5
Compatibilità elettromagnetica (EMC)Ammissione
EN 61100-4-6 V
Compatibilità elettromagnetica (EMC)Emissione di disturbi (irradiata, ad alta frequenza) [(30...230 MHz) / (230...1000 MHz)]
EN 55016-2-3 dB
Compatibilità elettromagnetica (EMC)Variazioni di tensione/Interruzioni di tensione
EN 61131-2
Compatibilità elettromagnetica (EMC)Prova di tipo (Type Test)
secondo EN 61131-2
Dissipazione statica, indipendente dalla corrente [Pvs]
2.5 W
Altri dati tecnici (catalogo sfogliabile)
Morsetti di collegamento
Valori nominali
secondo VDE 0611 parte 1/8.92/IEC/EN 60947-7-1
Tipi di collegamento in direzione TOP
Collegamento a vite/molla
Lunghezza di spelatura
8 mm
Sezione di collegamento
max. 0.5 - 2.5 mm2
Conduttori collegabiliRigido
0,5 - 2,5 mm2
Conduttori collegabiliflessibile senza puntalino
0,5 - 1,5 mm2
Conduttori collegabiliFlessibile con puntalino
0,5 - 1,5 mm2
Calibro IEC/EN 60947-1
A1
Collegamento in rete
Bus
DeviceNet
Protocollo bus
DeviceNet
Montaggio esterno della stazione massimo
74 moduli (XN) nell'esecuzione a disco o lunghezza max. della stazione: 1 m
Alimentazione di sistema [Usys]
24 /5 V DC
Tensione di impiego
5 (dal modulo bus refreshing) V DC
Campo ammissibile
4,7 - 5,3 V DC
Ondulazione residua
secondo EN 61131-2 %
Assorbimento corrente nominale da bus di modulo [IMB]
250 mA
Interfaccia service
Presa PS/2
Tipi di collegamento bus di campo
Open Style Connector
Velocità di trasmissione dati
125, 250, 500 kBit/s
Impostazione della velocità di trasferimento dati
tramite interruttore DIP
Indirizzamento
2 interruttori di codifica rotanti decimali
Collegamento bus di campo
tramite interruttore DIP
Campo di indirizzamento
0 - 63 decimale
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
2.5 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
0 °C
Temperatura ambiente di servizio max.
+55 °C
Grado di protezione
IP20
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 4.0
Supply voltage AC 50 Hz
0 - 0 V
Supply voltage AC 60 Hz
0 - 0 V
Supply voltage DC
18 - 30 V
Voltage type of supply voltage
DC
Supporting protocol in-bound for TCP/IP
No
Supporting protocol in-bound for PROFIBUS
No
Supporting protocol in-bound for CAN
No
Supporting protocol in-bound for INTERBUS
No
Supporting protocol in-bound for ASI
No
Supporting protocol in-bound for EIB/KNX
No
Supporting protocol in-bound for MODBUS
No
Supporting protocol in-bound for Data-highway
No
Supporting protocol in-bound for DeviceNet
Yes
Supporting protocol in-bound for SUCONET
No
Supporting protocol in-bound for LON
No
Supporting protocol in-bound for SERCOS
No
Supporting protocol in-bound for PROFINET IO
No
Supporting protocol in-bound for PROFINET CBA
No
Supporting protocol in-bound for Foundation Fieldbus
No
Supporting protocol in-bound for EtherNet/IP
No
Supporting protocol in-bound for AS-Interface Safety at Work
No
Supporting protocol in-bound for DeviceNet Safety
No
Supporting protocol in-bound for INTERBUS-Safety
No
Supporting protocol in-bound for PROFIsafe
No
Supporting protocol in-bound for SafetyBUS p
No
Supporting protocol in-bound for other bus systems
No
Supporting protocol out-bound for TCP/IP
No
Supporting protocol out-bound for PROFIBUS
No
Supporting protocol out-bound for CAN
No
Supporting protocol out-bound for INTERBUS
No
Supporting protocol out-bound for ASI
No
Supporting protocol out-bound for EIB/KNX
No
Supporting protocol out-bound for MODBUS
No
Supporting protocol out-bound for Data-highway
No
Supporting protocol out-bound for DeviceNet
Yes
Supporting protocol out-bound for SUCONET
No
Supporting protocol out-bound for LON
No
Supporting protocol out-bound for SERCOS
No
Supporting protocol out-bound for PROFINET IO
No
Supporting protocol out-bound for PROFINET CBA
No
Supporting protocol out-bound for Foundation Fieldbus
No
Supporting protocol out-bound for EtherNet/IP
No
Supporting protocol out-bound for AS-Interface Safety at Work
No
Supporting protocol out-bound for DeviceNet Safety
No
Supporting protocol out-bound for INTERBUS-Safety
No
Supporting protocol out-bound for PROFIsafe
No
Supporting protocol out-bound for SafetyBUS p
No
Supporting protocol out-bound for other bus systems
No
Radiostandard Bluetooth
No
Radiostandard WLAN 802.11
No
IO link master
No
System accessory
Yes
Degree of protection (IP)
IP20
With potential separation
Yes
Fieldbus connection over separate bus coupler possible
Yes
Rail mounting possible
Yes
Wall mounting/direct mounting
No
Front build in possible
No
Rack-assembly possible
No
Suited for safety functions
No
Safety class according to DIN V 19250
0
Category according to EN 954-1
-
SIL according to IEC 61508
0
SIL according to IEC 62061
0
Performance level acc. to EN ISO 13849-1
-
Appendant operation agent (Ex ia)
No
Appendant operation agent (Ex ib)
No
Explosion safety category for gas
None
Explosion safety category for dust
None
Width
50.6 mm
Height
114.8 mm
Depth
74.4 mm
Approvazioni
Product Standards
UL 508; CSA-C22.2 No. 142; IEC/EN 6113-2; CE marking
UL File No.
E205091
UL Category Control No.
NRAQ, NRAQ7
CSA File No.
UL report applies to both US and Canada
CSA Class No.
2252-01, 2252-81
North America Certification
UL recognized, certified by UL for use in Canada
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP20, UL/CSA Type: -
Dimensioni
Nota: in base all'esecuzione sono necessari connettori / collegamenti.
Link al catalogo sfogliabile
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| XN-GW-DNET 0004520637 140051 IT_140051.pdf | 236 Kbytes |
 |
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
