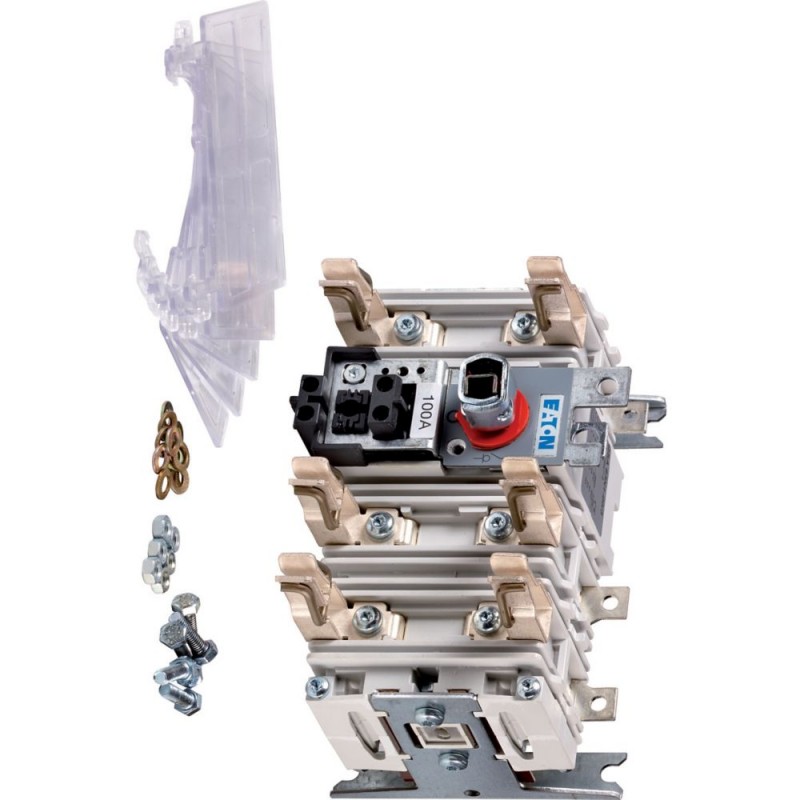

QSA100N1-00/3 1318546 EATON MOELLER Fusibili sezionatori, A 3 poli, 100 A, a comando rinviato, NH00 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

QSA100N1-00/3 1318546 EATON MOELLER Fusibili sezionatori, A 3 poli, 100 A, a comando rinviato, NH00

QSA100N1-00/3

1318546

EATON - MOELLER

Disponibile

Invio oggi

Fusibili sezionatori, A 3 poli, 100 A, a comando rinviato, NH00

Maggiori dettagli


Interruttori Di Manovra Sezionatori

Dumeco Switch-Disconnectors- EATON - MOELLER

Dumeco Switch-Disconnectors- EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

QuantitàPrezzo
1+$175.71
2+$171.32
3+$169.15
4+$167.76
5+$167.59
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
Assortimento
  Sezionatori di potenza con fusibile
Interruttori generali
Interruttori di manutenzione
Rilevatore tipo
  QSA
arresto d'emergenza
  optional
Note
  adatto per cartucce fusibili DIN (con contatti a coltello)
Informazioni sull'entità della fornitura
  Contatto ausiliario o conduttore di neutro equipaggiabile successivamente.
Numero di poli
  A 3 poli
Contatti ausiliari


 Contatto NA0

 Contatto NC0
Grado di protezione
  IP00
IP20 con copertura per morsetti
Forma costruttiva
  a comando rinviato


Simbolo circuitale

Corrente nominale ininterrotta
IuA100
Cartuccia fusibile
 GrandezzaNH00
Dati tecnici
Generalità
Conformità alle norme
  IEC/EN 60947, VDE 0660, IEC/EN 60204,
Sezionatori di potenza secondo IEC/EN 60947-3
Certificazioni
  CE, RoHs
Categoria di sovratensione/grado di inquinamento
  III/3
Posizione di montaggio
  facoltativa
Protezione contro i contatti accidentali in caso di azionamento frontale (EN 50274)
  Protezione contro i contatti delle dita e del dorso della mano
Contatti relè
Valori meccanici

Numero di poli
  A 3 poli
Contatti ausiliari


 Contatto NA0

 Contatto NC0
Parametri elettrici

Corrente nominale ininterrotta
IuA100
Nota sulla corrente nominale ininterrotta Iu
  La corrente nominale ininterrotta Iu è fornita con max. sezione trasversale.
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione
InA100
Dissipazione per polo, in funzione della corrente
PvidW6
Dissipazione dell'apparecchio, in funzione della corrente
PvidW0
Dissipazione statica, indipendente dalla corrente
PvsW0
Potere di dissipazione
PveW0
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Version as main switch
  Yes
Version as safety switch
  No
Max. rated operation voltage Ue AC
 V690
Rated permanent current Iu
 A100
Rated operation power at AC-23, 400 V
 kW55
Conditioned rated short-circuit current Iq
 kA50
Rated short-time withstand current lcw
 kA0
Suitable for fuses
  NH00
Number of poles
  3
With error protection
  No
Type of electrical connection of main circuit
  Screw connection
Suitable for ground mounting
  Yes
Suitable for front mounting 4-hole
  No
Suitable for busbar mounting
  No
Type of control element
  -
Position control element
  Front side
Motor drive optional
  No
Motor drive integrated
  No
Version as emergency stop installation
  No
Degree of protection (IP), front side
  IP00
Dimensioni
Ulteriori informazioni sul prodotto (link)
IL008011ZU Sezionatori di sicurezza


Datasheet - PDF
