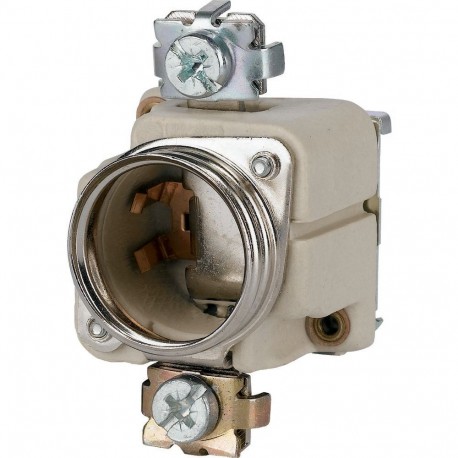

S33-1/C 071968 EATON ELECTRIC Zoccolo portafusibile, 63A, 690 V, DIII/E33, anello calibrato Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

S33-1/C 071968 EATON ELECTRIC Zoccolo portafusibile, 63A, 690 V, DIII/E33, anello calibrato

S33-1/C

071968

EATON-MOELLER

Zoccolo portafusibile, 63A, 690 V, DIII/E33, anello calibrato

Base fusibile, 1P, 63A, anello calibro

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Base per fusibile D-System

Basi di fusibili industriali

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $14.55
Prezzo unitario: $14.55

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Zoccolo portafusibile, 63A, 690 V, DIII/E33, anello calibrato
Zoccolo portafusibile, corrente nominale d'impiego 63A, tensione nominale d'impiego 690V, grandezza DIII E33, anello calibrato

Programma di fornitura

Assortimento
Zoccoli portafusibili
Funzione di base
Zoccoli portafusibili, a 1 polo
per anello calibrato (vite calibrata:/FORMP)
montabile a scatto su guide secondo IEC/EN 60715 (35 mm)
Poli
a 1 polo
Corrente nominale d'impiego [Ie]
63 A
Tensione nominale d'impiego [Ue]
660
690 V AC
Cartuccia fusibile
E33, DIII Grandezza
Informazioni sull'entità della fornitura
Gli anelli calibrati/viti calibrate, le cartucce fusibili e le testine di sicurezzanonsono compresi nell'entità della fornitura

Dati tecnici

Generalità
Conformità alle norme
Caricabilità di cassette portafusibili in considerazione dei fattori di riduzione secondo IEC/EN 60439 e VDE 0660 parte 500 o parte 504 e delle sezioni di collegamento del cavo di alimentazione.
Conformità alle normeZoccoli portafusibili S27(-1), S33(-1)
VDE 0636
CEE 16
Conformità alle normeCappe di copertura
VDE 0636
Conformità alle normeSistema ad anello calibrato
DIN 49326
DIN 49327
DIN 49524
Conformità alle normeSistema a vite calibrata RS27 (33)-3/FORMP
DIN 49510
Temperatura ambiente
-5 - +25 (+40, se il valore medio annuale e per 24 ore ≦ 35 °C
Posizione di montaggio
facoltativa
Corrente nominale ininterrotta [Iu]
63 A
Contatti relè
Tensione nominale di impiego [Ue]
690 V AC
Vie di dispersione superficiale e distanze di scarica
VDE 0636 parte 31
Dissipazione termica per ogni contatto a corrente nominale ininterrotta Iu
7.5 W
Sezioni di collegamentoRigido
2,5 - 16 mm2
Sezioni di collegamentoFlessibile con puntalino
1,5 - 25 mm2

Verifiche di progetto secondo IEC/EN 61439

Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+55 °C

Dati tecnici secondo ETIM 9.0

Circuit breakers and fuses (EG000020) / Base per fusibile D-System (EC000094)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Impianti Per Installazioni Elettriche Ed Apparecchiature / Sistemi Fusibili / Zoccolo per fusibili diacite (ecl@ss13-27-14-21-03 [AFZ802019])
Numero di poli
1
Dimensione
DIII
Materiale
Plastica
Tipologia
Anello di calibratura
Esecuzione con copertura
No
Tipo di montaggio
Guida DIN
Tensione nominale
690 V
Corrente nominale
63 A

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
S33-1/C 071968 IT_071968.pdf 107 Kbytes S33-1/C 071968 IT_071968.pdf
