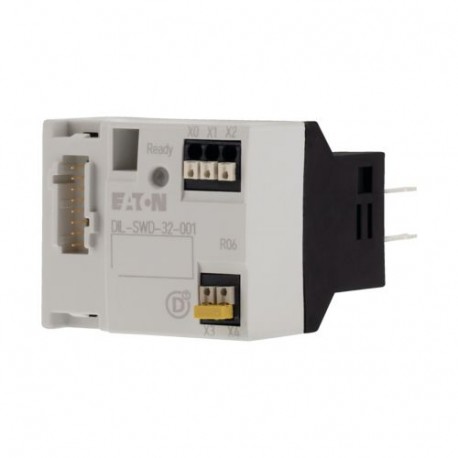

DIL-SWD-32-001 118560 EATON MOELLER Elemento funzionale, contattore, SmartWire-DT, DIL/MSC Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

DIL-SWD-32-001 118560 EATON MOELLER Elemento funzionale, contattore, SmartWire-DT, DIL/MSC

DIL-SWD-32-001

118560

EATON - MOELLER

Disponibile

Invio oggi

Elemento funzionale, contattore, SmartWire-DT, DIL/MSC

Maggiori dettagli


Relè Programmabili

SmartWire-DT

SmartWire-DT - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

QuantitàPrezzo
1+$44.50
4+$41.68
8+$40.66
12+$40.15
16+$39.84
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
Assortimento
  Utente SmartWire-DT
accessori
  Moduli contattore SWD
Funzione
  per il collegamento dei contattori di potenza a SmartWire-DT
Descrizione
  Un modulo necessario per contattore.
Segnalazioni
  Stato di commutazione contattore, stato degli ingressi digitali 1 e 2
Comandi
  Attivazione contattore
Collegamento a SmartWire-DT

utilizzo con
  DILM(C)7… - DILM(C)32
DILM38
DILA
MSC-D(E)-...(24VDC)
Note

In caso di consumo di corrente delle bobine contattore > 3 A (UL: 2 A) utilizzare un modulo Power Feeder aggiuntivo.

I collegamenti A2 non devono essere ponticellati.

Set di cablaggio DILM 12-XRL e PKZM0-XRM12 non utilizzabili.

Il morsetto di collegamento per l'interblocco elettrico non è adatto alla tecnica di sicurezza.

Dati tecnici
Generalità
Conformità alle norme
  IEC/EN 61131-2
EN 50178
IEC/EN 60947
Dimensioni (B x H x P)
 mm45 x 38 x 76
Peso
 kg0.04
Montaggio
  su DILM7…DILM38
Posizione di montaggio
  come DILM7 fino a DILM38
Condizioni ambientali meccaniche
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
  IP20
Vibrazioni (IEC/EN 61131-2:2008)

Ampiezza costante 3,5 mm
 Hz5 - 8.4
Accelerazione costante 1 g
 Hz8.4 - 150
Resistenza agli urti (IEC/EN 60068-2-27) semionda 15 g/11 ms
 Urti9
Caduta (IEC/EN 60068-2-31)
Altezza di cadutamm50
Caduta libera, imballato (IEC/EN 60068-2-32)
 m0.3
Compatibilità elettromagnetica (EMC)
Categoria di sovratensione
  II
Grado di inquinamento
  2
Scarica elettrostatica (IEC/EN 61131-2:2008)

Scarica atmosferica (categoria 3)
 kV8
Scarica dei contatti (categoria 2)
 kV4
Campi elettromagnetici (IEC/EN 61131-2:2008)

80 - 1000 MHz
 V/m10
1.4 - 2 GHz
 V/m3
2 - 2,7 GHz
 V/m1
Soppressione radiodisturbo (SmartWire-DT)
  EN 55011 classe A
Burst (IEC/EN 61131-2:2008, categoria 3)

Linea bus CAN/DP
 kV1
Cavi SmartWire-DT
 kV1
Ammissione (IEC/EN 61131-2:2008, categoria 3)
 V10
Temperatura ambiente
temperatura ambiente di servizio (IEC 60068-2)
  °C- 25 - +60
Condensa
  Eliminazione della condensa con misure idonee
Stoccaggio
 °C-30 - 70
Umidità relativa, nessuna condensa (IEC/EN 60068-2-30)
 %5 - 95
Rete SmartWire-DT
Tipo di utenti
  Utente SmartWire-DT (slave)
Impostazione indirizzi
  automatico
Stato SmartWire-DT
 LEDverde/arancione
Collegamenti
  Spina, a 8 poli
connettori
  Presa dell'apparecchio SWD4-8SF2-5
Assorbimento di corrente
 mA40
Potenza di eccitazione

per DILM 7-9
 W3
per DILM 12-15
 W4.5
per DILM 17-38
 W12
Corrente di eccitazione

per DILM 7-9
 mA125
per DILM 12-15
 mA188
per DILM 17-38
 mA500
Potenza di ritenuta

per DILM 7-9
 W3
per DILM 12-15
 W4.5
per DILM 17-38
 W0.5
Corrente di ritenuta

per DILM 17-38
 mA21
per DILM 12-15
 mA188
per DILM 7-9
 mA125
Modalità di funzionamento
Modalità manuale/automatica
  No
Collegamento contatto ausiliario
Numero
  2
Tensione nominale
UeV DC15
Corrente di ingresso nello stato 1, tipica
 mA3
Separazione galvanica
  No
Lunghezza di linea
 m 2,8
Tipo di collegamento
  Morsetti Push-In
Sezioni di collegamento
Rigido
 mm20.2 - 1.5 (AWG 24 - 16)
Flessibile con puntalino
 mm20,25 - 1,5
Note
  Alimentazione autonoma.
Lunghezza minima 8 mm.
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione
InA0
Dissipazione per polo, in funzione della corrente
PvidW0
Dissipazione dell'apparecchio, in funzione della corrente
PvidW0
Dissipazione statica, indipendente dalla corrente
PvsW0.8
Potere di dissipazione
PveW0
Temperatura ambiente di servizio min.
 °C-25
Temperatura ambiente di servizio max.
 °C60
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Supply voltage AC 50 Hz
 V0 - 0
Supply voltage AC 60 Hz
 V0 - 0
Supply voltage DC
 V15 - 15
Voltage type of supply voltage
  DC
Number of digital inputs
  2
Number of digital outputs
  1
Digital inputs configurable
  No
Digital outputs configurable
  No
Input current at signal 1
 mA3
Permitted voltage at input
 V15 - 15
Type of voltage (input voltage)
  DC
Type of digital output
  -
Output current
 A0.5
Permitted voltage at output
 V20.4 - 28.8
Type of output voltage
  DC
Short-circuit protection, outputs available
  No
Number of HW-interfaces industrial Ethernet
  0
Number of HW-interfaces PROFINET
  0
Number of HW-interfaces RS-232
  0
Number of HW-interfaces RS-422
  0
Number of HW-interfaces RS-485
  0
Number of HW-interfaces serial TTY
  0
Number of HW-interfaces parallel
  0
Number of HW-interfaces Wireless
  0
Number of HW-interfaces other
  1
With optical interface
  No
Supporting protocol for TCP/IP
  No
Supporting protocol for PROFIBUS
  No
Supporting protocol for CAN
  No
Supporting protocol for INTERBUS
  No
Supporting protocol for ASI
  No
Supporting protocol for KNX
  No
Supporting protocol for MODBUS
  No
Supporting protocol for Data-Highway
  No
Supporting protocol for DeviceNet
  No
Supporting protocol for SUCONET
  No
Supporting protocol for LON
  No
Supporting protocol for PROFINET IO
  No
Supporting protocol for PROFINET CBA
  No
Supporting protocol for SERCOS
  No
Supporting protocol for Foundation Fieldbus
  No
Supporting protocol for EtherNet/IP
  No
Supporting protocol for AS-Interface Safety at Work
  No
Supporting protocol for DeviceNet Safety
  No
Supporting protocol for INTERBUS-Safety
  No
Supporting protocol for PROFIsafe
  No
Supporting protocol for SafetyBUS p
  No
Supporting protocol for other bus systems
  Yes
Radio standard Bluetooth
  No
Radio standard WLAN 802.11
  No
Radio standard GPRS
  No
Radio standard GSM
  No
Radio standard UMTS
  No
IO link master
  No
System accessory
  Yes
Degree of protection (IP)
  IP20
Type of electric connection
  Spring clamp connection
Time delay at signal exchange
 ms10 - 84
Fieldbus connection over separate bus coupler possible
  Yes
Rail mounting possible
  No
Wall mounting/direct mounting
  No
Front build in possible
  No
Rack-assembly possible
  No
Suitable for safety functions
  No
Category according to EN 954-1
  1
SIL according to IEC 61508
  None
Performance level acc. to EN ISO 13849-1
  None
Appendant operation agent (Ex ia)
  No
Appendant operation agent (Ex ib)
  No
Explosion safety category for gas
  None
Explosion safety category for dust
  None
Width
 mm45
Height
 mm38
Depth
 mm81
Approvazioni
UL File No.  E29184
UL Category Control No.  NKCR
CSA File No.  2324643
CSA Class No.  3211-07
North America Certification  UL listed, CSA certified
Specially designed for North America  No
Dimensioni
Moduli contattore SWD
DIL-SWD-32-...
Dati CAD
Ulteriori informazioni sul prodotto (link)
IL03402036Z SmartWire-DT, Elemento funzionale per DILM/MSC

MN05006001Z SmartWire-DT, modulo



MN05006002Z (AWB2723-1617) SmartWire-DT, il sistema
