> >>M22-USB-SA 107412 M22-USB-SAQ ELECTRIC Elemento frontale, USB 3.0 A/A, con cavo di collegamento 0.6m
Prodotto precedente Prodotto successivo

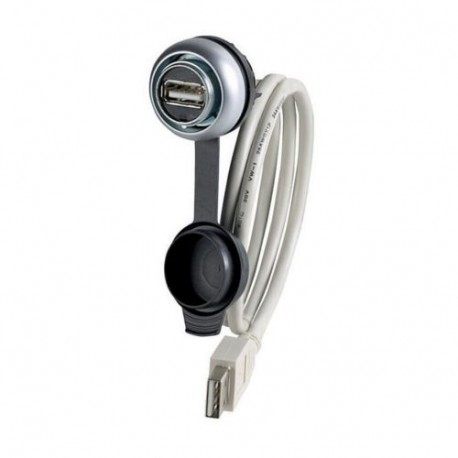

M22-USB-SA 107412 M22-USB-SAQ EATON ELECTRIC Elemento frontale, USB 3.0 A/A, con cavo di collegamento 0.6m Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-USB-SA 107412 M22-USB-SAQ EATON ELECTRIC Elemento frontale, USB 3.0 A/A, con cavo di collegamento 0.6m

M22-USB-SA

107412

M22-USB-SAQ

EATON-MOELLER

Elemento frontale, USB 3.0 A/A, con cavo di collegamento 0.6m

Connettore da incasso, 0,6 m, Cavo pronto per l'uso con spina collegata in modo fisso USB 3.0, Tipo A, Anello frontale colore titanio

Maggiori dettagli


apparecchi elettrici a bassa tensione > accessori per apparecchi di comando

Ausili di controllo e segnalazione

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $38.22
Prezzo unitario: $38.22

Quantità Prezzo
1+$38.22
2+$38.23
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Dettagli

▲


Connettore da incasso, 0,6 m, Cavo pronto per l'uso con spina collegata in modo fisso USB 3.0, Tipo A, Anello frontale colore titanio
Connettore da incasso, Accessori generali, Cavo pronto per l'uso con spina collegata in modo fisso USB 3.0, Tipo A, Lunghezza di linea: 0,6 m, Grado di protezione: IP65 (con coperchio chiuso), IP20 (con connettore inserito), Anello frontale colore titanio, Collegamento a SmartWire-DT: no, utilizzabile per: Montaggio frontale, Poli: 9

Programma di fornitura

accessori
Accessori generali
Funzione base accessori
Connettore da incasso
Apparecchio singolo/apparecchio completo
Apparecchio singolo
Cavo pronto per l'uso con spina collegata in modo fisso USB 3.0, Tipo A
Lunghezza di linea
0,6 m
Grado di protezione
IP65 (con coperchio chiuso)
IP20 (con connettore inserito)
Anello frontale
Anello frontale colore titanio
Collegamento a SmartWire-DT
no
utilizzabile per
Montaggio frontale

Dati tecnici

Dati tecnici
Tensione nominale d'impiego [UL]
AC/DC 5 V
Campo di tensione
max. 30 V
Corrente nominale
900 mA
Poli
9
Velocità di trasmissione
max. 5 GBit/s kBd
Classe / Categoria
3.0
Tipo di contatto
1 : 1
messa a terra deIlo schermo
Sì
Generalità
Forma costruttiva
USB 3.0 A
Resistenza d'isolamento [RISO]
> ≧ 100 MΩ
Resistenza passante
< 30 mΩ
Materiale contatti
CuSn, placcato oro
Montaggio
Apertura piastra frontale d = 22,5 mm
Profondità di montaggio
ca. 70 (incl. Krümmung) mm
Guaina cavo
PVC
Diametro esterno cavo
6,1 mm
Raggio di curvatura
15 x diametro conduttore
Temperatura ambiente
-20 - +70
Stoccaggio
-25 - +80 °C
Durata meccanica [Cicli]
> 100 cicli di innesto
Peso
0.044 kg/pezzo

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-20 °C
Temperatura ambiente di servizio max.
+70 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
su richiesta
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Accessori per apparecchi di comando (EC002024)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Unitó Di Comando E Segnalazione / UnitÓ di comando e segnalazione (componenti) (ecl@ss13-27-37-12-92 [ACO037015])
Tipo di accessori elettrici
Altro
Tipo di accessori meccanici
Altro
Accessorio
Si
Parte di ricambio
No

Approvazioni

Product Standards
UL 508; CSA-C22.2 No. 142; IEC/EN 6113-2; CE marking
UL File No.
E330994
UL Category Control No.
DUXR, DUXR7
CSA File No.
UL report applies to both US and Canada
CSA Class No.
-
North America Certification
UL listed, certified by UL for use in Canada
Degree of Protection
IEC: IP65 and UL/CSA NEMA Type 2, 3R, 4, 4X, 12, 13 when closed, IP20 when connected

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 23 Mbytes
M22-USB-SA M22-USB-SAQ 107412 IT_107412.pdf 113 Kbytes M22-USB-SA M22-USB-SAQ 107412 IT_107412.pdf
