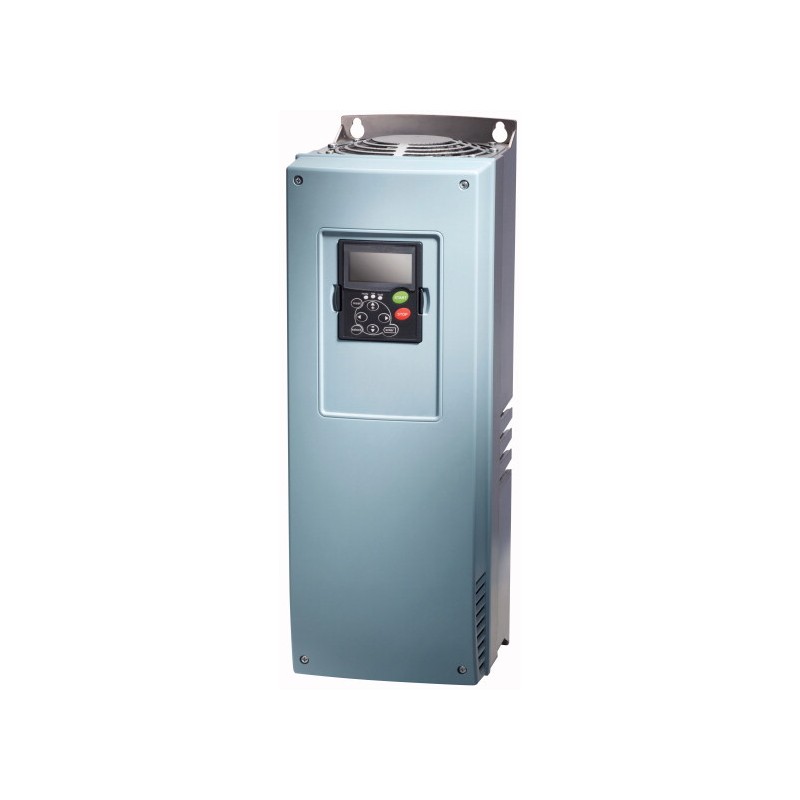

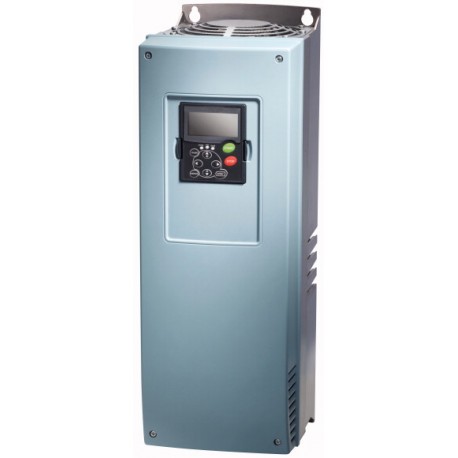

SVX015A2-5A4N1 125780 EATON MOELLER Convertitore di frequenza SVX tri-/trifase 15 kW 690 V grado di protezi.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

SVX015A2-5A4N1 125780 EATON MOELLER Convertitore di frequenza SVX tri-/trifase 15 kW 690 V grado di protezi..

SVX015A2-5A4N1

125780

EATON - MOELLER

Disponibile

Invio oggi

Prodotto su richiesta, non accetta il ritorno.

Convertitore di frequenza SVX tri-/trifase 15 kW 690 V; grado di protezione IP54; filtro EMC integrato

Maggiori dettagli


Convertitori Di Frequenza Inverter

I convertitori di frequenza - EATON - MOELLER

Gli inverter SVX-SPX - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
Assortimento
  Convertitore di frequenza
Rilevatore tipo
  SVX
Tensione nominale d'impiego
Ue 600 V AC, trifase
690 V AC, trifase
Tensione di uscita a Ue
U2 600 V AC, trifase
690 V AC, trifase
Tensione di rete (50/60Hz)
ULNV525 (-15%) - 690 (±10%)
Corrente nominale d'impiego

per 150 % sovraccarico
IeA18
per 110 % sovraccarico
IeA22
Nota
  Ciclo di sovraccarico per 60 s ogni 600 s
Potenza motore assegnata

Nota
  Motori a corrente alternata a ventilazione interna ed esterna con 50 Hz o 60 Hz
Nota
  Ciclo di sovraccarico per 60 s ogni 600 s
Nota
  a 690 V, 50 Hz
150 % sovraccarico
PkW15
110 % sovraccarico
PkW18.5
150 % sovraccarico
IMA17
110 % sovraccarico
IMA20.9
Nota
  a 690 V, 60 Hz
150 % sovraccarico
PHP15
110 % sovraccarico
PHP20
150 % sovraccarico
IMA15
110 % sovraccarico
IMA19
Grado di protezione
  IP54
Collegamento bus di campo (opzionale)
  PROFIBUS-DP
LonWorks
CANopen®
DeviceNet
Modbus-TCP
BACnet/IP
Equipaggiamento
  Filtro soppressore radiodisturbi
Display OLED
Induttanza circuito intermedio
Grandezza
  FR6
Collegamento a SmartWire-DT
  No
Dati tecnici
Generalità
Conformità alle norme
  Requisiti generali: IEC/EN 61800-2
Requisiti EMC: IEC/EN 61800-3
Requisiti di sicurezza: IEC/EN 61800-5-1
Certificazioni
  CE, UL, cUL, c-Tick
Qualità di fabbricazione
  RoHS, ISO 9001
Idoneità ai climi
ρw%< 95 % umidità relativa, senza condensa, non corrosiva, nessuno sgocciolamento
Temperatura ambiente

Funzionamento (150 % sovraccarico)
ϑ°C-10 - +50
Funzionamento (110 % sovraccarico)
ϑ°C-10 - +40
Stoccaggio
ϑ°C-40 - +70
Grado di radiodisturbo

Classe di radiodisturbo (EMC)
  C2, C3; dipendente dalla lunghezza del cavo motore, del cavo di collegamento e dell'ambiente. Eventualmente sono necessari filtri soppressori radiodisturbi esterni (opzione).
Ambiente (EMC)
  1° e 2° ambiente
Posizione di montaggio
  verticale
Altitudine
 mm0 - 1000 su NN
oltre 1000 m con riduzione di potenza del 1% ogni 100 m
max. 3000 m
Grado di protezione
  IP54
Protezione contro contatti accidentali
  BGV A3 (VBG4, protezione dal contatto con le dita e con le mani)
Circuito principale
Alimentazione

Tensione nominale d'impiego
Ue 600 V AC, trifase
690 V AC, trifase
Tensione di rete (50/60Hz)
ULNV525 (-15%) - 690 (±10%)
Tipo di rete
  Reti in AC con punto centrale messo a terra
Frequenza di rete
fLNHz50/60
Campo di frequenza
fLNHz45 - 66
Stadio di potenza

Funzione
  Convertitori di frequenza con circuito intermedio a tensione continua e invertitore IGBT
Tensione di uscita a Ue
U2 600 V AC, trifase
690 V AC, trifase
Frequenza di uscita
f2Hz0 - 50/60 (max. 320)
Frequenza di ripetizione dell'impulso
fPWMkHz1,5
regolabile 1 - 6
Modalità operativa
  Comando U/f
Regolazione vettoriale senza sensori (SLV)
Discriminazione in frequenza (valore di riferimento)
ΔfHz0.01
Corrente nominale d'impiego

per 150 % sovraccarico
IeA18
per 110 % sovraccarico
IeA22
Equipaggiamento
  Filtro soppressore radiodisturbi
Display OLED
Induttanza circuito intermedio
Grandezza
  FR6
Utenza motore

Nota
  Motori a corrente alternata a ventilazione interna ed esterna con 50 Hz o 60 Hz
Nota
  Ciclo di sovraccarico per 60 s ogni 600 s
Nota
  a 690 V, 50 Hz
150 % sovraccarico
PkW15
110 % sovraccarico
PkW18.5
Nota
  a 690 V, 60 Hz
150 % sovraccarico
PHP15
110 % sovraccarico
PHP20
Porta di comando
alimentazione esterna della tensione di comando
UcV24 V DC (max. 250 mA)
Tensione di riferimento
UsV10 V DC (max. 10 mA)
Ingressi analogici
  2, parametrizzabile, 0 - 10 V DC, 0/4 - 20 mA
Uscite analogiche
  1, parametrizzabile, 0/4 - 20 mA
Ingressi digitali
  6, parametrizzabile, max. 30 V DC
Uscite digitali
  1, parametrizzabile, 48 V DC/50 mA
Uscita a relè
  2, parametrizzabile, contatto NA, 8 A (24 V DC) / 8 A (250 V AC) / 0,4 A (125 V DC)
Organi di manovra e protezione associati
Collegamento alla rete

150 % sovraccarico (CT/IH, per 50 °C)
  DX-LN3-025
Utenza motore

150 % sovraccarico (CT/IH, per 50 °C)
  DX-LM3-035
110 % sovraccarico (VT/IL, per 40 °C)
  DX-LM3-035
150 % sovraccarico (CT/IH, per 50 °C)
  SIN-0023-6-0-P
110 % sovraccarico (VT/IL, per 40 °C)
  SIN-0023-6-0-P
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione
InA18
Dissipazione dell'apparecchio, in funzione della corrente
PvidW375
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Approvazioni
Product Standards  UL 508C; CSA-C22.2 No. 14; IEC/EN61800-3; IEC/EN61800-5; CE marking
UL File No.  E134360
UL Category Control No.  NMMS, NMMS2, NMMS7. NMMS8
CSA File No.  UL report applies to both US and Canada
CSA Class No.  3211-06
North America Certification  UL listed, certified by UL for use in Canada
Specially designed for North America  No
Suitable for  Branch circuits
Max. Voltage Rating  3~ 690 V AC IEC: TN-S UL/CSA: Y (Solidly Grounded Wey)
Degree of Protection  IEC: IP54
Dimensioni
Ulteriori informazioni sul prodotto (link)
IL04020008Z Istruzioni di montaggio per convertitore di frequenza 9000X: SVX, SPX

MN04001004 Manuale d'istruzioni convertitore di frequenza 9000X

MN04004001 Manuale applicativo convertitore di frequenza 9000X


Datasheet - PDF
