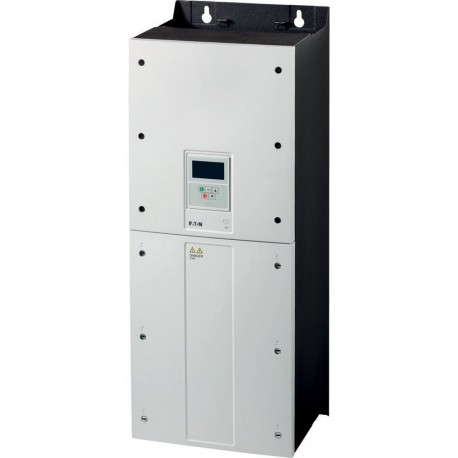

DA1-34090FB-B55C 169397 EATON ELECTRIC PowerXL Drive Serie DA1
DA1-34090FB-B55C
169397
EATON-MOELLER
PowerXL Drive - Serie DA1
Convertitore di frequenza ORL: 3 x 400 V Sale: 3 x 400 V 90 A 45 kW
Convertitore di frequenza, 400 V AC, trifase, 90 A, 45 kW, IP55/NEMA 12, Filtro soppressore radiodisturbi, Display OLED, Induttanza circuito intermedio
apparecchi elettrici a bassa tensione > convertitore di frequenza el 1 Kv
Convertitori di frequenza Power XL
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Convertitore di frequenza, 400 V AC, trifase, 90 A, 45 kW, IP55/NEMA 12, Filtro soppressore radiodisturbi, Display OLED, Induttanza circuito intermedio
Convertitore di frequenza, Rilevatore tipo: DA1, Tensione nominale d'impiego: Ue = 400 V AC, trifase, 480 V AC, trifase, Tensione di uscita a Ue: U2 = 400 V AC, trifase, 480 V AC, trifase, Tensione di rete (50/60Hz): ULN = 380 (-10%) - 480 (+10%) V, Corrente nominale d'impiego per 150 % sovraccarico: Ie = 90 A, Nota: Corrente nominale d'impiego con una frequenza di commutazione di 4 kHz ed una temperatura ambiente di +40 ℃, Nota: Ciclo di sovraccarico per 60 s ogni 600 s, Potenza motore assegnata Nota: per normali motori asincroni in corrente trifase a quattro poli a ventilazione interna ed esterna con 1500 min-1 a 50 Hz o 1800 min-1 a 60 Hz, Ciclo di sovraccarico per 60 s ogni 600 s, a 400 V, 50 Hz, Potenza motore assegnata 150 % sovraccarico: P = 45 kW, 150 % sovraccarico: IM = 81 A, Potenza motore assegnata Nota: a 440 - 480 V, 60 Hz, Potenza motore assegnata 150 % sovraccarico: P = 60 HP, Potenza motore assegnata 150 % sovraccarico: IM = 77 A, Grado di protezione: IP55/NEMA 12, Interfacce/bus di campo (incorporate): OP-Bus (RS485)/Modbus RTU, CANopen®, Collegamento bus di campo (opzionale): Ethernet IP, DeviceNet, PROFIBUS, PROFINET, Modbus-TCP, EtherCAT, SmartWire-DT, Equipaggiamento: Filtro soppressore radiodisturbi, Chopper frenatura, Protezione scheda elettronica aggiuntiva, Display OLED, Induttanza circuito intermedio, Grandezza: FS6, Conformità alle norme: Requisiti generali: IEC/EN 61800-2, Requisiti EMC: IEC/EN 61800-3, Requisiti di sicurezza: IEC/EN 61800-5-1
Programma di fornitura
Assortimento
Convertitore di frequenza
Rilevatore tipo
DA1
Tensione nominale d'impiego [Ue]
400 V AC, trifase
480 V AC, trifase
480 V AC, trifase
Tensione di uscita a Ue[U2]
400 V AC, trifase
480 V AC, trifase
480 V AC, trifase
Tensione di rete (50/60Hz) [ULN]
380 (-10%) - 480 (+10%) V
Corrente nominale d'impiego [Ie]
per 150 % sovraccarico [Ie]
90 A
Nota
Corrente nominale d'impiego con una frequenza di commutazione di 4 kHz ed una temperatura ambiente di +40 ℃
Potenza motore assegnata
Nota
per normali motori asincroni in corrente trifase a quattro poli a ventilazione interna ed esterna con 1500 min-1a 50 Hz o 1800 min-1a 60 Hz
Nota
Ciclo di sovraccarico per 60 s ogni 600 s
Nota
a 400 V, 50 Hz
150 % sovraccarico [P]
45 kW
150 % sovraccarico [IM]
81 A
Nota
a 440 - 480 V, 60 Hz
150 % sovraccarico [P]
60 HP
150 % sovraccarico [IM]
77 A
Grado di protezione
IP55/NEMA 12
Interfacce/bus di campo (incorporate)
OP-Bus (RS485)/Modbus RTU, CANopen®
Collegamento bus di campo (opzionale)
Ethernet IP
DeviceNet
PROFIBUS
PROFINET
Modbus-TCP
EtherCAT
SmartWire-DT
DeviceNet
PROFIBUS
PROFINET
Modbus-TCP
EtherCAT
SmartWire-DT
Equipaggiamento
Filtro soppressore radiodisturbi
Chopper frenatura
Protezione scheda elettronica aggiuntiva
Display OLED
Induttanza circuito intermedio
Chopper frenatura
Protezione scheda elettronica aggiuntiva
Display OLED
Induttanza circuito intermedio
Parametrizzazione
Tastiera
Fieldbus
drivesConnect
drivesConnect mobile (App)
Fieldbus
drivesConnect
drivesConnect mobile (App)
Grandezza
FS6
Collegamento a SmartWire-DT
sì
insieme al modulo DX-NET-SWD1 SmartWire DT
insieme al modulo DX-NET-SWD1 SmartWire DT
Dati tecnici
Generalità
Conformità alle norme
Requisiti generali: IEC/EN 61800-2
Requisiti EMC: IEC/EN 61800-3
Requisiti di sicurezza: IEC/EN 61800-5-1
Requisiti EMC: IEC/EN 61800-3
Requisiti di sicurezza: IEC/EN 61800-5-1
Certificazioni
CE, UL, cUL, RCM, UkrSEPRO, EAC
Approvazioni
DNV
Qualità di fabbricazione
RoHS, ISO 9001
Idoneità ai climi [ρw]
< 95 %, umidità relativa media (RH), senza condensa, non corrosiva %
Qualità dell'aria
3C3, 3S3
Temperatura ambienteTemperatura ambiente di servizio min.
-10 °C
Temperatura ambienteTemperatura ambiente di servizio max.
+40 °C
Temperatura ambiente
Funzionamento (con 150 % sovraccarico)
Temperatura ambienteStoccaggio [ϑ]
-40 - +60 °C
Grado di radiodisturboClasse di radiodisturbo (EMC)
C2, C3; dipendente dalla lunghezza del cavo motore, del cavo di collegamento e dell'ambiente. Eventualmente sono necessari filtri soppressori radiodisturbi esterni (opzione).
Grado di radiodisturboAmbiente (EMC)
1° e 2° ambiente secondo EN 61800-3
Grado di radiodisturbolunghezza massima linea motore [I]
C2 ≤ 5 m
C3 ≤ 25 m m
C3 ≤ 25 m m
Posizione di montaggio
verticale
Altitudine
0 - 1000 su NN
oltre 1000 m con declassamento dell'1% ogni 100 m
max. 4000 m mm
oltre 1000 m con declassamento dell'1% ogni 100 m
max. 4000 m mm
Grado di protezione
IP55/NEMA 12
Protezione contro contatti accidentali
BGV A3 (VBG4, protezione dal contatto con le dita e con le mani)
Circuito principale
AlimentazioneTensione nominale d'impiego [Ue]
400 V AC, trifase
480 V AC, trifase
480 V AC, trifase
AlimentazioneTensione di rete (50/60Hz) [ULN]
380 (-10%) - 480 (+10%) V
AlimentazioneCorrente di ingresso (150 % sovraccarico) [ILN]
102.7 A
AlimentazioneTipo di rete
Reti in AC con punto centrale messo a terra
AlimentazioneFrequenza di rete [fLN]
50/60 Hz
AlimentazioneCampo di frequenza [fLN]
48 - 62 Hz
AlimentazioneFrequenza d'inserzione della rete
massimo una volta ogni 30 secondi
Stadio di potenzaFunzione
Convertitori di frequenza con circuito intermedio a tensione continua, induttanza circuito intermedio e invertitore IGBT
Stadio di potenzaCorrente di sovraccarico (150 % sovraccarico) [IL]
135 A
Stadio di potenzamax. corrente di avviamento (High Overload) [IH]
200 %
Stadio di potenzaNota sulla max. corrente di avviamento
per 4 secondi ogni 40 secondi
Stadio di potenzaTensione di uscita a Ue[U2]
400 V AC, trifase
480 V AC, trifase
480 V AC, trifase
Stadio di potenzaFrequenza di uscita [f2]
0 - 50/60 (max. 250) Hz
Stadio di potenzaFrequenza di switching [fPWM]
4
regolabile 4 - 16 (percepibile) kHz
regolabile 4 - 16 (percepibile) kHz
Stadio di potenzaModalità operativa
Comando U/f
Controllo velocità con compensazione slittamento
Regolazione vettoriale senza sensori (SLV)
optional: regolazione vettoriale con ritorno (CLV)
Controllo velocità con compensazione slittamento
Regolazione vettoriale senza sensori (SLV)
optional: regolazione vettoriale con ritorno (CLV)
Stadio di potenzaDiscriminazione in frequenza (valore di riferimento) [Δf]
0.1 Hz
Stadio di potenzaCorrente nominale d'impiegoper 150 % sovraccarico [Ie]
90 A
Stadio di potenzaNota
Corrente nominale d'impiego con una frequenza di commutazione di 4 kHz ed una temperatura ambiente di +40 ℃
Stadio di potenzaDissipazioneDissipazione con corrente nominale d'impiego Ie= 150 % [PV]
1080 W
Stadio di potenzaGrado di rendimento [η]
97.6 %
Stadio di potenzaDissipazione con corrente/numero di giri [%]Corrente = 100 %Velocità = 0% [PV]
710 W
Stadio di potenzaDissipazione con corrente/numero di giri [%]Corrente = 100 %Velocità = 50% [PV]
870 W
Stadio di potenzaDissipazione con corrente/numero di giri [%]Corrente = 100 %Speed = 90 % [PV]
960 W
Stadio di potenzaDissipazione con corrente/numero di giri [%]Corrente = 50 %Velocità = 0% [PV]
460 W
Stadio di potenzaDissipazione con corrente/numero di giri [%]Corrente = 50 %Speed = 50 % [PV]
490 W
Stadio di potenzaDissipazione con corrente/numero di giri [%]Corrente = 50 %Velocità = 90% [PV]
560 W
Stadio di potenzaDissipazione con corrente/numero di giri [%]Corrente = 25 %Speed = 0 % [PV]
370 W
Stadio di potenzaDissipazione con corrente/numero di giri [%]Corrente = 25 %Velocità = 50% [PV]
380 W
Stadio di potenzaMassima corrente passante verso terra (PE) senza motore [IPE]
2.68 mA
Stadio di potenzaEquipaggiamento
Filtro soppressore radiodisturbi
Chopper frenatura
Protezione scheda elettronica aggiuntiva
Display OLED
Induttanza circuito intermedio
Chopper frenatura
Protezione scheda elettronica aggiuntiva
Display OLED
Induttanza circuito intermedio
Stadio di potenzaFunzione di sicurezza
STO (Safe Torque Off, SIL2, PLd Cat 3)
Stadio di potenzaGrandezza
FS6
Utenza motoreNota
per normali motori asincroni in corrente trifase a quattro poli a ventilazione interna ed esterna con 1500 min-1a 50 Hz o 1800 min-1a 60 Hz
Utenza motoreNota
Ciclo di sovraccarico per 60 s ogni 600 s
Utenza motoreNota
a 400 V, 50 Hz
Utenza motore150 % sovraccarico [P]
45 kW
Utenza motoreNota
a 440 - 480 V, 60 Hz
Utenza motore150 % sovraccarico [P]
60 HP
Utenza motorelunghezza di linea massima ammissibile [I]
schermata: 100
schermata, con bobina motore: 200
non schermata: 150
non schermata, con bobina motore: 300 m
schermata, con bobina motore: 200
non schermata: 150
non schermata, con bobina motore: 300 m
Utenza motorePotenza apparente dell' avvolgimento supplementarePotenza apparente con esercizio nominale 400 V [Contatto NA]
62.35 kVA
Utenza motorePotenza apparente dell' avvolgimento supplementarePotenza apparente con esercizio nominale 480 V [Contatto NA]
74.82 kVA
Utenza motoreFunzione frenanteCoppia frenante standard
max. 30 % MN
Utenza motoreFunzione frenanteCoppia frenante frenatura a corrente continua
max. 100% della corrente nominale d'impiego Ie, regolabile
Utenza motoreFunzione frenanteCoppia frenante con reostato di frenatura esterno
max. 100% della corrente nominale d'impiego Iecon reostato di frenatura esterno
Utenza motoreFunzione frenanteReostato di frenatura esterno minimo [Rmin]
6 Ω
Utenza motoreFunzione frenanteSoglia di inserzione per il transistor di frenatura [UDC]
780 V DC V
Porta di comando
alimentazione esterna della tensione di comando [Uc]
24 V DC (max. 100 mA) V
Tensione di riferimento [Us]
10 V DC (max. 10 mA) V
Ingressi analogici
2, parametrizzabile, 0 - 10 V DC, 0/4 - 20 mA
Uscite analogiche
2, parametrizzabile, 0 - 10 V, 0/4 - 20 mA
Ingressi digitali
3, parametrizzabile, max. 30 V DC, max. 5 con ingressi analogici non parametrizzati
Uscite digitali
2, parametrizzabile, 24 V DC
Uscita a relè
2, parametrizzabile, 1 contatto NA e 1 contatto di scambio, 6 A (250 V, AC-1) / 5 A (30 V, DC-1)
Interfacce/bus di campo (incorporate)
OP-Bus (RS485)/Modbus RTU, CANopen®
Organi di manovra e protezione associati
Collegamento alla reteDispositivo di protezione (fusibile o interruttore automatico modulare)IEC (tipo B, gG), 150 %
NZMC2-S125
Collegamento alla reteDispositivo di protezione (fusibile o interruttore automatico modulare)UL (Classe CC oppure J)
125 A
Collegamento alla reteContattore di linea150 % sovraccarico (CT/IH, per 50 °C)
DILM80
Collegamento alla reteinduttanza di rete150 % sovraccarico (CT/IH, per 50 °C)
DX-LN3-100
Collegamento alla reteNota sull'induttanza di rete
Induttanza di rete consigliata solo in caso di cattiva qualità della rete. Le induttanze circuito intermedio smorzano eventuali oscillazioni di corrente (THD).
Collegamento alla reteFiltro soppressore radiodisturbi (esterno, 150 %)
DX-EMC34-100
Collegamento alla reteFiltro soppressione radiodisturbi, a bassa corrente di dispersione (esterno, 150%)
DX-EMC34-100-L
Collegamento alla reteNota sul filtro soppressore radiodisturbi
Opzione filtro soppressione radiodisturbi esterno per lunghezze cavo motore maggiori e impiego in altri ambienti EMC
Collegamento circuito intermedioreostato di frenatura10 % durata di inserzione
DX-BR006-9K2
Collegamento circuito intermedioreostato di frenatura20 % durata di inserzione
DX-BR006-18K1
Collegamento circuito intermedioreostato di frenatura40 % durata di inserzione
DX-BR006-33K3
Collegamento circuito intermedioreostato di frenaturaNote sui reostati di frenatura
I resistori del freno vengono assegnati in base alla potenza nominale massima del sistema di comando a frequenza variabile. Resistori del freno e design (ad es. cicli di lavoro differenti) aggiuntivi sono disponibili su richiesta.
Utenza motorebobina motore150 % sovraccarico (CT/IH, per 50 °C)
DX-LM3-100
Utenza motoreFiltro sinusoidale150 % sovraccarico (CT/IH, per 50 °C)
DX-SIN3-090
Utenza motoreFiltri sinusoidali onnipolari150 % sovraccarico (CT/IH, per 50 °C)
DX-SIN3-110-A
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
90 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
1080 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-10 °C
Temperatura ambiente di servizio max.
+40 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 9.0
Low-voltage industrial components (EG000017) / Convertitore di frequenza =< 1 Kv (EC001857)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Azionamento (Elettr.) / Convertitore di frequenza / Convertitore di frequenza =< 1 cV (ecl@ss13-27-02-31-01 [AKE177019])
Tensione di rete
380 - 480 V
Frequenza di rete
50/60 Hz
Numero di fasi d’entrata
3
Numero di fasi d’uscita
3
Max. frequenza d’uscita
Hz
Tensione d’uscita massima
V
Corrente di uscita nominale I2N
A
Max. potenza erogata con carico quadrato a tensione d’uscita nominale
45 kW
Max. potenza erogata con carico lineare a tensione d’uscita nominale
45 kW
Assorbimento di potenza
1080 W
Tolleranza di frequenza di rete simmetrica relativa
10 %
Tolleranza di tensione di rete simmetrica relativa
10 %
Numero di uscite analogiche
2
Numero di ingressi analogici
2
Numero di uscite digitali
2
Numero di ingressi digitali
5
Con elemento di comando
Si
Impiego ammesso in ambito industriale
Si
Impiego ammesso in ambito residenziale e commerciale
Si
Supporta protocollo TCP/IP
Si
Supporta protocollo PROFIBUS
Si
Supporta protocollo CAN
Si
Supporta protocollo INTERBUS
No
Supporta protocollo ASI
No
Supporta protocollo EIB
No
Supporta protocollo Modbus
Si
Supporta protocollo Data-Highway
No
Supporta protocollo DeviceNet
Si
Supporta protocollo SUCONET
No
Supporta il protocollo per LON
No
Supporta il protocollo per profinet IO
Si
Supporta il protocollo per PROFINET CBA
No
Supporta il protocollo per SERCOS
No
Supporta il protocollo per Foundation Fieldbus
No
Supporta il protocollo per ethernet/IP
Si
Supporta il protocollo per AS-Interface Safety at Work
No
Supporta il protocollo per DeviceNet Safety
No
Protocollo INTERBUS per Safety
No
Supporta il protocollo per PROFIsafe
No
Supporta il protocollo per SafetyBUS p
No
Supporto protocollo per BACnet
No
Supporta il protocollo per altri sistemi bus
Si
Numero di interfacce HW Industrial Ethernet
0
Numero di interfacce HW PROFINET
0
Numero di interfacce HW seriali RS232
0
Numero di interfacce HW seriali RS422
0
Numero di interfacce HW seriali RS485
1
Numero di interfacce HW seriali TTY
0
Numero di interfacce HW USB
0
Numero di interfacce HW parallele
0
Numero di interfacce HW altre
0
Con interfaccia ottica
No
Con collegamento PC
Si
Chopper di frenatura integrato
Si
Funzionamento a 4 quadranti possibile
Si
Tipo di convertitore
Inverter a tensione impressa
Grado di protezione (IP)
IP55
Tipo di protezione (NEMA)
12
Altezza
865 mm
Larghezza
mm
Profondità
313.5 mm
Approvazioni
Product Standards
UL 508C; CSA-C22.2 No. 14; IEC/EN61800-3; IEC/EN61800-5; CE marking
UL File No.
E172143
UL Category Control No.
NMMS, NMMS7
CSA File No.
UL report applies to both US and Canada
North America Certification
UL listed, certified by UL for use in Canada
Specially designed for North America
No
Suitable for
Branch circuits
Max. Voltage Rating
3~ 480 V AC IEC: TN-S UL/CSA: "Y" (Solidly Grounded Wey)
Degree of Protection
IEC: IP55
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON STARTING CONTROLLING MOTORS EN.pdf | 32 Mbytes |
|
| DA1-34090FB-B55C DA1-34090FB-B55C 169397 IT_169397.pdf | 129 Kbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
