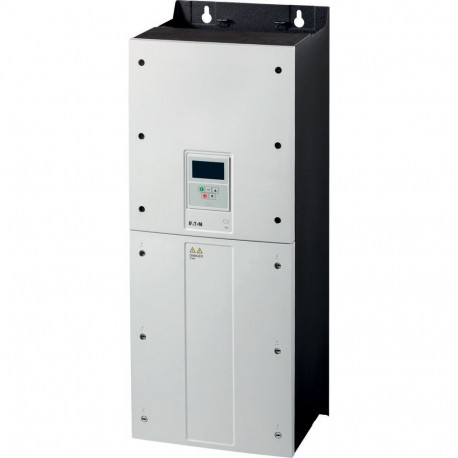

DA1-32110FB-B55C 169369 EATON MOELLER PowerXL Drive Serie DA1 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

DA1-32110FB-B55C 169369 EATON MOELLER PowerXL Drive Serie DA1

DA1-32110FB-B55C

169369

EATON - MOELLER

Disponibile

Invio oggi

Prodotto su richiesta, non accetta il ritorno.

PowerXL Drive - Serie DA1

Maggiori dettagli


I convertitori di frequenza - EATON - MOELLER

I convertitori di frequenza M-MAX - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
Assortimento
  Convertitore di frequenza
Rilevatore tipo
  DA1
Tensione nominale d'impiego
Ue 230 V AC, trifase
240 V AC, 3-phasig
Tensione di uscita a Ue
U2 230 V AC, trifase
240 V AC, 3-phasig
Tensione di rete (50/60Hz)
ULNV200 (-10%) - 240 (+10%)
Corrente nominale d'impiego

per 150 % sovraccarico
IeA110
Nota
  Corrente nominale d'impiego con una frequenza di commutazione di 4 kHz ed una temperatura ambiente di +40 ℃
Nota
  Ciclo di sovraccarico per 60 s ogni 600 s
Potenza motore assegnata

Nota
  per normali motori asincroni in corrente trifase a quattro poli a ventilazione interna ed esterna con 1500 min-1 a 50 Hz o 1800 min-1 a 60 Hz
Nota
  Ciclo di sovraccarico per 60 s ogni 600 s
Nota
  a 230 V, 50 Hz
150 % sovraccarico
PkW30
150 % sovraccarico
IeA96
Nota
  a 220 - 240 V, 60 Hz
150 % sovraccarico
PHP40
150 % sovraccarico
IeA104
Grado di protezione
  IP55/NEMA 12
Interfacce/bus di campo (incorporate)
  OP-Bus (RS485)/Modbus RTU, CANopen®
Collegamento bus di campo (opzionale)
  Ethernet IP
DeviceNet
PROFIBUS
PROFINET
Modbus-TCP
EtherCAT
BACnet/IP
Equipaggiamento
  Filtro soppressore radiodisturbi
Chopper frenatura
Protezione scheda elettronica aggiuntiva
Display OLED
Induttanza circuito intermedio
Grandezza
  FS6
Collegamento a SmartWire-DT
  con modulo SmartWire-DT DX-NET-SWD2
Dati tecnici
Generalità
Conformità alle norme
  Requisiti generali: IEC/EN 61800-2
Requisiti EMC: IEC/EN 61800-3
Requisiti di sicurezza: IEC/EN 61800-5-1
Certificazioni
  CE, cUL, UL, c-Tick, Ukr Sepro, EAC
Qualità di fabbricazione
  RoHS, ISO 9001
Idoneità ai climi
ρw%< 95 %, umidità relativa media (RH), senza condensa, non corrosiva (EN 50178)
Temperatura ambiente

Funzionamento (150 % sovraccarico)
ϑ°C-10 - +40
Stoccaggio
ϑ°C-40 - +60
Grado di radiodisturbo

Classe di radiodisturbo (EMC)
  C1, C2, C3; dipendente dalla lunghezza del cavo motore, del cavo di collegamento e dell'ambiente. Eventualmente sono necessari filtri soppressori radiodisturbi esterni (opzione).
Ambiente (EMC)
  1° e 2° ambiente
lunghezza massima linea motore
ImC1 ≤ 1 m
C2 ≤ 5 m
C3 ≤ 25 m
Posizione di montaggio
  verticale
Altitudine
 mm0 - 1000 su NN
oltre 1000 m con riduzione di potenza del 1% ogni 100 m
max. 4000 m
Grado di protezione
  IP55/NEMA 12
Protezione contro contatti accidentali
  BGV A3 (VBG4, protezione dal contatto con le dita e con le mani)
Circuito principale
Alimentazione

Tensione nominale d'impiego
Ue 230 V AC, trifase
240 V AC, 3-phasig
Tensione di rete (50/60Hz)
ULNV200 (-10%) - 240 (+10%)
Corrente di ingresso (150 % sovraccarico)
ILNA112.7
Tipo di rete
  Reti in AC con punto centrale messo a terra
Frequenza di rete
fLNHz50/60
Campo di frequenza
fLNHz48 - 62
Frequenza d'inserzione della rete
  massimo una volta ogni 30 secondi
Stadio di potenza

Funzione
  Convertitori di frequenza con circuito intermedio a tensione continua, induttanza circuito intermedio e invertitore IGBT
Corrente di sovraccarico (150 % sovraccarico)
ILA165
max. corrente di avviamento (High Overload)
IH%200
Nota sulla max. corrente di avviamento
  per 4 secondi ogni 40 secondi
Tensione di uscita a Ue
U2 230 V AC, trifase
240 V AC, 3-phasig
Frequenza di uscita
f2Hz0 - 50/60 (max. 250)
Frequenza di ripetizione dell'impulso
fPWMkHz4
regolabile 4 - 16 (percepibile)
Modalità operativa
  Comando U/f
Controllo velocità con compensazione slittamento
Regolazione vettoriale senza sensori (SLV)
optional: regolazione vettoriale con ritorno (CLV)
Discriminazione in frequenza (valore di riferimento)
ΔfHz0.1
Corrente nominale d'impiego

per 150 % sovraccarico
IeA110
Nota
  Corrente nominale d'impiego con una frequenza di commutazione di 4 kHz ed una temperatura ambiente di +40 ℃
Dissipazione

Dissipazione con corrente nominale d'impiego
PVW720
Grado di rendimento
η%97.6
Massima corrente passante verso terra (PE) senza motore
IPEmA1.54
Equipaggiamento
  Filtro soppressore radiodisturbi
Chopper frenatura
Protezione scheda elettronica aggiuntiva
Display OLED
Induttanza circuito intermedio
Funzione di sicurezza
  STO (Safe Torque Off)
Grandezza
  FS6
Utenza motore

Nota
  per normali motori asincroni in corrente trifase a quattro poli a ventilazione interna ed esterna con 1500 min-1 a 50 Hz o 1800 min-1 a 60 Hz
Nota
  Ciclo di sovraccarico per 60 s ogni 600 s
Nota
  a 230 V, 50 Hz
150 % sovraccarico
PkW30
Nota
  a 220 - 240 V, 60 Hz
150 % sovraccarico
PHP40
lunghezza di linea massima ammissibile
Imschermata: 100
schermata, con bobina motore: 200
non schermata: 150
non schermata, con bobina motore: 300
Potenza apparente dell' avvolgimento supplementare

Potenza apparente con esercizio nominale 230 V
Contatto NAkVA43.82
Potenza apparente con esercizio nominale 240 V
Contatto NAkVA45.73
Funzione frenante

Coppia frenante standard
  max. 30 % MN
Coppia frenante frenatura a corrente continua
  100 %, regolabile
Coppia frenante con reostato di frenatura esterno
  max. 100% della corrente nominale d'impiego Ie con reostato di frenatura esterno
Reostato di frenatura esterno minimo
Rmin6
Soglia di inserzione per il transistor di frenatura
UDCV390 V DC
Porta di comando
alimentazione esterna della tensione di comando
UcV24 V DC (max. 100 mA)
Tensione di riferimento
UsV10 V DC (max. 10 mA)
Ingressi analogici
  2, parametrizzabile, 0 - 10 V DC, 0/4 - 20 mA
Uscite analogiche
  2, parametrizzabile, 0 - 10 V, 0/4 - 20 mA
Ingressi digitali
  3, parametrizzabile, max. 30 V DC, max. 5 con ingressi analogici non parametrizzati
Uscite digitali
  2, parametrizzabile, 24 V DC
Uscita a relè
  2, parametrizzabile, 1 contatto NA e 1 contatto di scambio, 6 A (250 V, AC-1) / 5 A (30 V, DC-1)
Interfacce/bus di campo (incorporate)
  OP-Bus (RS485)/Modbus RTU, CANopen®
Organi di manovra e protezione associati
Collegamento alla rete

IEC (Typ B, gG), 150 %
  NZMC2-S125
UL (Classe CC oppure J)
 A125
150 % sovraccarico (CT/IH, per 50 °C)
  DX-LN3-120
Utenza motore

150 % sovraccarico (CT/IH, per 50 °C)
  DX-LM3-150
150 % sovraccarico (CT/IH, per 50 °C)
  DX-SIN3-115
10 % durata di inserzione
  DX-BR006-5K1
20 % durata di inserzione
  DX-BR006-9K2
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione
InA110
Dissipazione per polo, in funzione della corrente
PvidW0
Dissipazione dell'apparecchio, in funzione della corrente
PvidW720
Dissipazione statica, indipendente dalla corrente
PvsW0
Potere di dissipazione
PveW0
Temperatura ambiente di servizio min.
 °C-10
Temperatura ambiente di servizio max.
 °C40
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Mains voltage
 V200 - 240
Mains frequency
  50/60 Hz
Number of phases input
  3
Number of phases output
  3
Max. output frequency
 Hz500
Max. output voltage
 V230
Rated output current I2N
 A110
Max. output at quadratic load at rated output voltage
 kW30
Max. output at linear load at rated output voltage
 kW30
With control unit
  Yes
Application in industrial area permitted
  Yes
Application in domestic- and commercial area permitted
  Yes
Supporting protocol for TCP/IP
  No
Supporting protocol for PROFIBUS
  Yes
Supporting protocol for CAN
  Yes
Supporting protocol for INTERBUS
  No
Supporting protocol for ASI
  No
Supporting protocol for KNX
  No
Supporting protocol for MODBUS
  Yes
Supporting protocol for Data-Highway
  No
Supporting protocol for DeviceNet
  No
Supporting protocol for SUCONET
  No
Supporting protocol for LON
  No
Supporting protocol for PROFINET IO
  Yes
Supporting protocol for PROFINET CBA
  No
Supporting protocol for SERCOS
  No
Supporting protocol for Foundation Fieldbus
  No
Supporting protocol for EtherNet/IP
  Yes
Supporting protocol for AS-Interface Safety at Work
  No
Supporting protocol for DeviceNet Safety
  No
Supporting protocol for INTERBUS-Safety
  No
Supporting protocol for PROFIsafe
  No
Supporting protocol for SafetyBUS p
  No
Supporting protocol for other bus systems
  No
Number of HW-interfaces industrial Ethernet
  0
Number of HW-interfaces PROFINET
  0
Number of HW-interfaces RS-232
  0
Number of HW-interfaces RS-422
  0
Number of HW-interfaces RS-485
  1
Number of HW-interfaces serial TTY
  0
Number of HW-interfaces USB
  1
Number of HW-interfaces parallel
  0
Number of HW-interfaces other
  0
With optical interface
  No
With PC connection
  Yes
Integrated breaking resistance
  Yes
4-quadrant operation possible
  No
Type of converter
  U converter
Degree of protection (IP)
  IP55
Height
 mm865
Width
 mm330
Depth
 mm330
Relative symmetric net frequency tolerance
 %5
Relative symmetric net current tolerance
 %10
Approvazioni
Product Standards  UL 508C; CSA-C22.2 No. 14; IEC/EN61800-3; IEC/EN61800-5; CE marking
UL File No.  E172143
UL Category Control No.  NMMS, NMMS7
CSA File No.  UL report applies to both US and Canada
North America Certification  UL listed, certified by UL for use in Canada
Specially designed for North America  No
Suitable for  Branch circuits
Max. Voltage Rating  3~ 240 V AC IEC: TN-S UL/CSA: Y (Solidly Grounded Wey)
Degree of Protection  IEC: IP55
Dimensioni
Dati CAD
Ulteriori informazioni sul prodotto (link)
IL04020011Z Convertitori di frequenza DA1 (FS4 - 7)

MN04020005Z Convertitori di frequenza DA1, manuale



Datasheet - PDF

Recensioni: (0)

Nessun commento per il momento.

Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
  Captcha
  Inserisci recensione
Hai dubbi con l'acquisto?

Se avete domande di acquisto, è possibile visitare i seguenti link o e-mail

Attendere





* Campi obbligatori
