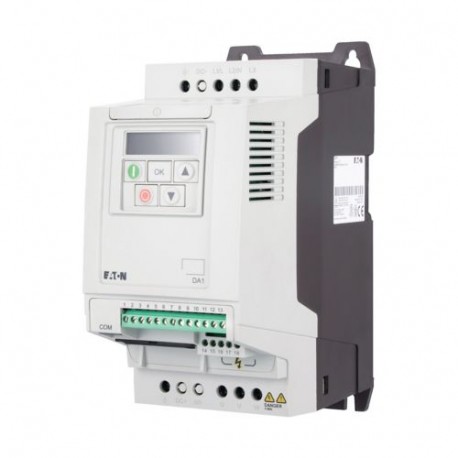

Conformità alle norme
Requisiti generali: IEC/EN 61800-2
Requisiti EMC: IEC/EN 61800-3
Requisiti di sicurezza: IEC/EN 61800-5-1
Certificazioni
CE, UL, cUL, RCM, UkrSEPRO, EAC
Qualità di fabbricazione
RoHS, ISO 9001
Idoneità ai climi [ρw]
< 95 %, umidità relativa media (RH), senza condensa, non corrosiva %
Qualità dell'aria
3C2, 3S2
Temperatura ambienteTemperatura ambiente di servizio min.
-10 °C
Temperatura ambienteTemperatura ambiente di servizio max.
+50 °C
Temperatura ambiente
Funzionamento (con 150 % sovraccarico)
Temperatura ambienteStoccaggio [ϑ]
-40 - +60 °C
Grado di radiodisturboClasse di radiodisturbo (EMC)
C1 (solo per emissione condotta), C2, C3; dipendente dalla lunghezza del cavo motore, del cavo di collegamento e dell'ambiente. Eventualmente sono necessari filtri soppressori radiodisturbi esterni (opzione).
Grado di radiodisturboAmbiente (EMC)
1° e 2° ambiente secondo EN 61800-3
Grado di radiodisturbolunghezza massima linea motore [I]
C1 ≤ 1 m
C2 ≤ 5 m
C3 ≤ 25 m m
Posizione di montaggio
verticale
Altitudine
0 - 1000 su NN
oltre 1000 m con declassamento dell'1% ogni 100 m
max. 4000 m mm
Grado di protezione
IP20/NEMA0
Protezione contro contatti accidentali
BGV A3 (VBG4, protezione dal contatto con le dita e con le mani)
AlimentazioneTensione nominale d'impiego [Ue]
230 V AC, monofase
240 V AC, monofase
AlimentazioneTensione di rete (50/60Hz) [ULN]
200 (-10%) - 240 (+10%) V
AlimentazioneCorrente di ingresso (150 % sovraccarico) [ILN]
12.9 A
AlimentazioneTipo di rete
Reti in AC con punto centrale messo a terra
AlimentazioneFrequenza di rete [fLN]
50/60 Hz
AlimentazioneCampo di frequenza [fLN]
48 - 62 Hz
AlimentazioneFrequenza d'inserzione della rete
massimo una volta ogni 30 secondi
Stadio di potenzaFunzione
Convertitori di frequenza con circuito intermedio a tensione continua e invertitore IGBT
Stadio di potenzaCorrente di sovraccarico (150 % sovraccarico) [IL]
10.5 A
Stadio di potenzamax. corrente di avviamento (High Overload) [IH]
200 %
Stadio di potenzaNota sulla max. corrente di avviamento
per 4 secondi ogni 40 secondi
Stadio di potenzaTensione di uscita a Ue[U2]
230 V AC, trifase
240 V AC, trifase
Stadio di potenzaFrequenza di uscita [f2]
0 - 50/60 (max. 500) Hz
Stadio di potenzaFrequenza di switching [fPWM]
16
regolabile 4 - 32 (percepibile) kHz
Stadio di potenzaModalità operativa
Comando U/f
Controllo velocità con compensazione slittamento
Regolazione vettoriale senza sensori (SLV)
optional: regolazione vettoriale con ritorno (CLV)
Stadio di potenzaDiscriminazione in frequenza (valore di riferimento) [Δf]
0.1 Hz
Stadio di potenzaCorrente nominale d'impiegoper 150 % sovraccarico [Ie]
7 A
Stadio di potenzaNota
Corrente nominale d'impiego con una frequenza di commutazione di 16 kHz ed una temperatura ambiente di +50 ℃
Stadio di potenzaDissipazioneDissipazione con corrente nominale d'impiego Ie= 150 % [PV]
63 W
Stadio di potenzaGrado di rendimento [η]
95.8 %
Stadio di potenzaMassima corrente passante verso terra (PE) senza motore [IPE]
2.49 mA
Stadio di potenzaEquipaggiamento
Filtro soppressore radiodisturbi
Chopper frenatura
Protezione scheda elettronica aggiuntiva
Display a 7 segmenti
Stadio di potenzaFunzione di sicurezza
STO (Safe Torque Off, SIL2, PLd Cat 3)
Stadio di potenzaGrandezza
FS2
Utenza motoreNota
per normali motori asincroni in corrente trifase a quattro poli a ventilazione interna ed esterna con 1500 min-1a 50 Hz o 1800 min-1a 60 Hz
Utenza motoreNota
Ciclo di sovraccarico per 60 s ogni 600 s
Utenza motoreNota
a 230 V, 50 Hz
Utenza motore150 % sovraccarico [P]
1.5 kW
Utenza motoreNota
a 220 - 240 V, 60 Hz
Utenza motore150 % sovraccarico [P]
2 HP
Utenza motorelunghezza di linea massima ammissibile [I]
schermata: 100
schermata, con bobina motore: 200
non schermata: 150
non schermata, con bobina motore: 300 m
Utenza motorePotenza apparente dell' avvolgimento supplementarePotenza apparente con esercizio nominale 230 V [Contatto NA]
2.79 kVA
Utenza motorePotenza apparente dell' avvolgimento supplementarePotenza apparente con esercizio nominale 240 V [Contatto NA]
2.91 kVA
Utenza motoreFunzione frenanteCoppia frenante standard
max. 30 % MN
Utenza motoreFunzione frenanteCoppia frenante frenatura a corrente continua
max. 100% della corrente nominale d'impiego Ie, regolabile
Utenza motoreFunzione frenanteCoppia frenante con reostato di frenatura esterno
max. 100% della corrente nominale d'impiego Iecon reostato di frenatura esterno
Utenza motoreFunzione frenanteReostato di frenatura esterno minimo [Rmin]
50 Ω
Utenza motoreFunzione frenanteSoglia di inserzione per il transistor di frenatura [UDC]
390 V DC V
alimentazione esterna della tensione di comando [Uc]
24 V DC (max. 100 mA) V
Tensione di riferimento [Us]
10 V DC (max. 10 mA) V
Ingressi analogici
2, parametrizzabile, 0 - 10 V DC, 0/4 - 20 mA
Uscite analogiche
2, parametrizzabile, 0 - 10 V, 0/4 - 20 mA
Ingressi digitali
3, parametrizzabile, max. 30 V DC, max. 5 con ingressi analogici non parametrizzati
Uscite digitali
2, parametrizzabile, 24 V DC
Uscita a relè
2, parametrizzabile, 1 contatto NA e 1 contatto di scambio, 6 A (250 V, AC-1) / 5 A (30 V, DC-1)
Interfacce/bus di campo (incorporate)
OP-Bus (RS485)/Modbus RTU, CANopen®
Organi di manovra e protezione associati
Collegamento alla reteDispositivo di protezione (fusibile o interruttore automatico modulare)IEC (tipo B, gG), 150 %
FAZ-B20/1N
Collegamento alla reteDispositivo di protezione (fusibile o interruttore automatico modulare)UL (Classe CC oppure J)
20 A
Collegamento alla reteContattore di linea150 % sovraccarico (CT/IH, per 50 °C)
DILM7
Collegamento alla reteinduttanza di rete150 % sovraccarico (CT/IH, per 50 °C)
DX-LN1-013
Collegamento alla reteFiltro soppressore radiodisturbi (esterno, 150 %)
DX-EMC12-014-FS2
Collegamento alla reteNota sul filtro soppressore radiodisturbi
Opzione filtro soppressione radiodisturbi esterno per lunghezze cavo motore maggiori e impiego in altri ambienti EMC
Collegamento circuito intermedioreostato di frenatura10 % durata di inserzione
DX-BR050-0K4
Collegamento circuito intermedioreostato di frenatura20 % durata di inserzione
DX-BR050-0K4
Collegamento circuito intermedioreostato di frenatura40 % durata di inserzione
DX-BR050-0K8
Collegamento circuito intermedioreostato di frenaturaNote sui reostati di frenatura
I resistori del freno vengono assegnati in base alla potenza nominale massima del sistema di comando a frequenza variabile. Resistori del freno e design (ad es. cicli di lavoro differenti) aggiuntivi sono disponibili su richiesta.
Utenza motorebobina motore150 % sovraccarico (CT/IH, per 50 °C)
DX-LM3-008
Utenza motoreFiltro sinusoidale150 % sovraccarico (CT/IH, per 50 °C)
DX-SIN3-010
Utenza motoreFiltri sinusoidali onnipolari150 % sovraccarico (CT/IH, per 50 °C)
DX-SIN3-013-A
