> >>SW 088594 ELECTRIC Interruttore a galleggiante
Prodotto precedente Prodotto successivo

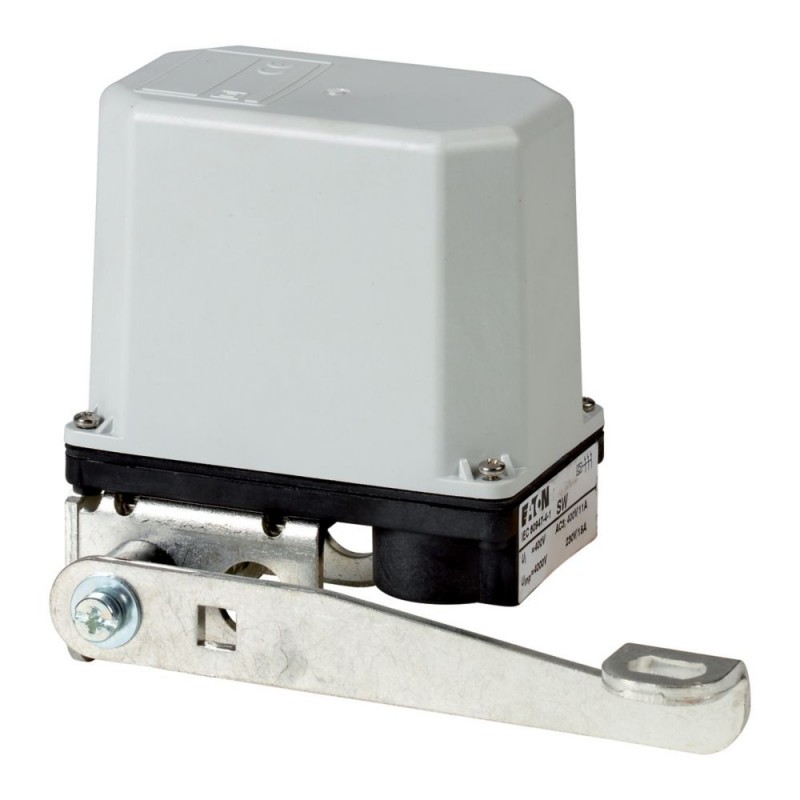

SW 088594 EATON ELECTRIC Interruttore a galleggiante Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

SW 088594 EATON ELECTRIC Interruttore a galleggiante

SW

088594

EATON-MOELLER

Interruttore a galleggiante

Maggiori dettagli


dispositivi di campo per registrazione ed elaborazione > interruttore a galleggiante

Interruttori di posizione

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $134.50
Prezzo unitario: $134.50

Quantità Prezzo
1+$134.50
3+$115.68
6+$107.80
9+$104.59
12+$103.12
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Dettagli

▲


Interruttore a galleggiante
IEC EN 60947-5-1, IP55, interruttori a galleggiante, leva regolabile per l'inversione della direzione di contatto

Programma di fornitura

Assortimento
interruttore a galleggiante
Grado di protezione
IP65
Leva ruotabile per inversione azione contatto
1 morsetto per conduttore di protezione isolato
1 morsetto isolato di neutro
Calotta resistente agli urti, grigia
2 entrate cavi sfondabili per M20, senza collegamento a vite
IP65 con pressacavo V-M20
Console per fissaggio a parete
installabile indipendentemente dalla posizione
Note

Per impiego come interruttore motore

:

Corrente trifase AC-3

Corrente monofase

corrente continua

Per impiego come apparecchio di comando:

Materiale:

galleggiante, asta di azionamento e rivestimento fune di acciaio in materiale isolante particolarmente resistente.

Resistente a:

  • Acqua di rubinetto, di fiume, di mare max. 100 °C
  • Acqua deionizzata max. 100 °C
  • Salamoia max. 100 °C
  • Acido (10%) max. 40 °C
  • Soluzioni alcaline (10%) max. 40 °C

Manovra:

manovra minima sul braccio della leva 24 mm

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947-4-1
Frequenza di manovra [man/h]
≦ 1500
Temperatura ambiente
-25 - 70
Grado di protezione
IP65
Posizione di montaggio
facoltativa
Resistenza agli urti secondo IEC 60068-2-27 [Semionda 20 ms]
> 10 g
Resistenza alle vibrazioni secondo IEC 60068-2-6 [Ampiezza 1 mm]
36 Hz
Durata [Cicli ]
0.5 x 106
Sezioni di collegamentoRigido
1 x (0,75 - 2,5)
2 x (0,75 - 1,5) mm2
Sezioni di collegamentoFlessibile con puntalino secondo DIN 46228
1 x (0.5 - 1.5)
2 x (0.5 - 1.5) mm2
Morsetti di collegamento
Morsetto piatto con rondella di bloccaggio
Vite di collegamento
M4
Coppia di serraggio della vite di collegamento
1.2 Nm
Contatti/potere d'interruzione
Tensione nominale di tenuta ad impulso [Uimp]
4000 V AC
Tensione nominale di isolamento [Ui]
400 V
Categoria di sovratensione/grado di inquinamento
III/3
Max. dispositivo di protezione contro cortocircuitosenza fusibile
PKZM0-20 Tipo
Max. dispositivo di protezione contro cortocircuitoFusibile [gG/gL]
20 A
Tipo di assegnazione
1
Corrente nominale di corto circuito [Iq (= corrente r)]
1 kA
AC-3Corrente nominale d'impiego230 V
15 A
AC-3Corrente nominale d'impiego400 V
11.5 A
AC-3Potenza nominale d'impiego P230 V
4 kW
AC-3Potenza nominale d'impiego P400 V
5.5 kW
Frequenza nominale [f]
50 Hz
Impedenza per polo
1.68 mΩ

Verifiche di progetto secondo IEC/EN 61439

Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C

Dati tecnici secondo ETIM 9.0

Stats, switches and controllers (EG015840) / Interruttore/indicatore a galleggiante (EC011178)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Rilevatore di misura / Sensore di flusso / Interruttore flottante (ecl@ss13-27-27-31-05 [AKE672018])
Adatto per acqua potabile
Si
Adatto per acqua piovana
Si
Adatto per acqua di raffreddamento
Si
Adatto per escrementi
Adatto per acque reflue domestiche
Si
Adatto per condensa
Si
Adatto per glicole
Intervallo di misura
mm
Leggibile
Con display
Differenziale di commutazione regolabile
Si
Campo differenziale/interruttore isteresi
mm
Profondità di immersione
mm
Metodo di montaggio, verticale
Si
Montaggio orizzontale
Si
Versione rilevatore/sonda
Di ritegno a palla
Tipo di montaggio
Sospeso sopra il pozzo
Materiale del galleggiante
Plastica
Diametro del galleggiante
198.5 mm
Collegamento
Filettatura esterna metrica
Dimensione filettatura
Altro
Tensione max. dei contatti
V
Max. carico di contatto
15 A
Temperatura di esercizio massima
100 °C
Densità specifica del liquido min.
kg/m³
Pressione di lavoro massima
bar
Grado di protezione (IP)
IP65
Tipo di protezione (NEMA)
Altro
Antideflagrante

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
SW SW 088594 IT_088594.pdf 108 Kbytes SW SW 088594 IT_088594.pdf
