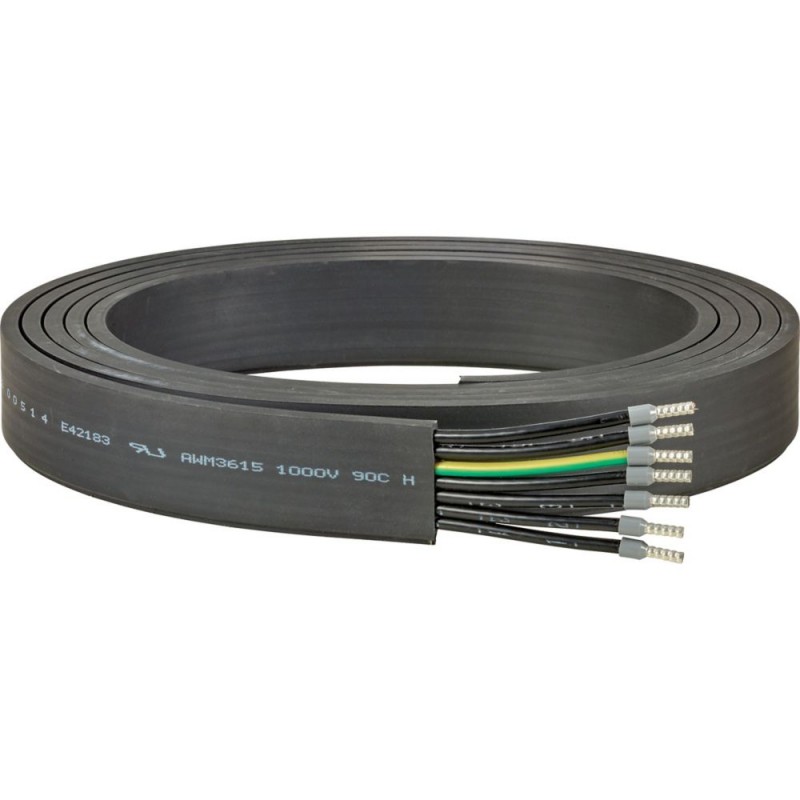

RA-C1-7X4HF 230860 EATON ELECTRIC Rapid Link 4 Cavo plano 400V / 24V 7x4mm
RA-C1-7X4HF
230860
EATON-MOELLER
Rapid Link 4 - Cavo plano 400V / 24V 7x4mm
Collegamento alla rete sulla piattina per l'alimentazione a 400 V AC/24 V DC o interfaccia AS senza alogeni; 7x4mm²
cavi/conduttori > cavo energia meno 1 kV, per impiego mobile
Avviatori Rapid Link
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Collegamento alla rete sulla piattina per l'alimentazione a 400 V AC/24 V DC o interfaccia AS senza alogeni; 7x4mm²
Programma di fornitura
Assortimento
Collegamento di rete a conduttore piatto RA-C1
Sotto gamma
Conduttore piatto
Funzione di base
per la fornitura di alimentazione decentrata 400 V AC/24 V DC o AS-Interface
Descrizione
senza alogeni, 7 x 4 mm2
utilizzo con
utilizzo con
RA-C1…
Note
Esente da sostanze dannose per la verniciatura
Dati tecnici
Generalità
Conformità alle norme
EN 60332-1
EN 60811-100
EN 60754-1
EN 60811-100
EN 60754-1
Temperatura ambienteFunzionamento [ϑ]
-15 - +50 °C
Temperatura ambienteStoccaggio [ϑ]
-5 - +55 °C
Posizione di montaggio
facoltativa
Resistenza alla fiamma, propagazione della fiamma
autoestinguente secondo IEC 60332-1
Resistenza a oli e acidi
secondo VDE 0473, parte 811-2-1
Guaina
Materiale secondo DIN VDE 0282, miscela EVA EM4, nero
Raggio di curvatura minimo
18 mm
Peso del cavo
440 kg/km
Dimensioni esterne (L x H x P):
L x 34.8 x 6.0 mm
Circuito principale
Tensione nominale d'impiego [Ue]
750 V CA
Conduttore di collegamento
Raggio di curvatura minimo
18 mm
Resistenza a oli e acidi
secondo VDE 0473, parte 811-2-1
Resistenza alla fiamma, propagazione della fiamma
autoestinguente secondo IEC 60332-1
Verifiche di progetto secondo IEC/EN 61439
Temperatura ambiente di servizio min.
-15 °C
Temperatura ambiente di servizio max.
+50 °C
Dati tecnici secondo ETIM 7.0
cavi/conduttori (EG000001) / cavo energia < 1 kV, per impiego mobile (EC003250)
sezione nominale del conduttore
4 mm
dimensioni AWG
0
sezione trasversale nominale conduttore (AWG)
0 1000 circular mil
classe del conduttore
cl. 5 = a filo sottile
numero di fili
7
elemento ritorto
no
isolamento filo
altri
specifica isolamento fili
gomma (EVA)
marcatura filo
cifre
conduttore di protezione
sì
schermatura tramite elemento ritorto
senza
schermatura su ritorcitura
senza
organo portante
altri
materiale del rivestimento
altri
specifica materiale mantello
gomma (EVA)
colore del rivestimento
nero
protezione dalla torsione
no
classe di reazione al fuoco secondo EN 13501-6
senza
classe di formazione di fumo secondo EN 13501-6
senza
classe resistenza al gocciolamento di materiale incandescente (EN 13501-6)
senza
classe di corrosività secondo EN 13501-6
senza
senza alogeni secondo EN 60754-1/2
sì
resistente alla fiamma
secondo EN 60332-1-2
senza fumo secondo EN 61034-2
no
resistente al freddo secondo EN 60811-504+505+506
no
resistente all’olio secondo EN 60811-404
sì
forma
piatto
larghezza della linea circa
34.8 mm
altezza della linea circa
6 mm
diametro esterno circa
0 mm
min. raggio di piegamento consentito, utilizzo flessibile con guida
0 mm
min. raggio di piegamento consentito, utilizzo flessibile/libertà di movimento
0 mm
min. raggio di piegamento consentito, utilizzo stazionario/posa fissa
18 mm
temperatura esterna cavo ammiss., in movimento
0 - 55
temperatura esterna cavo ammiss., posa fissa
0 - 50
tensione nominale U0
0 V
tensione nominale U
750 V
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON STARTING CONTROLLING MOTORS EN.pdf | 32 Mbytes |
|
| RA-C1-7X4HF RA-C1-7X4HF 230860 IT_230860.pdf | 160 Kbytes |
|
