> >>BK50/3-PKZ4-E 272165 XTPAXLSAD ELECTRIC Morsetto di alimentazione, 3p, 50mm²
Prodotto precedente Prodotto successivo

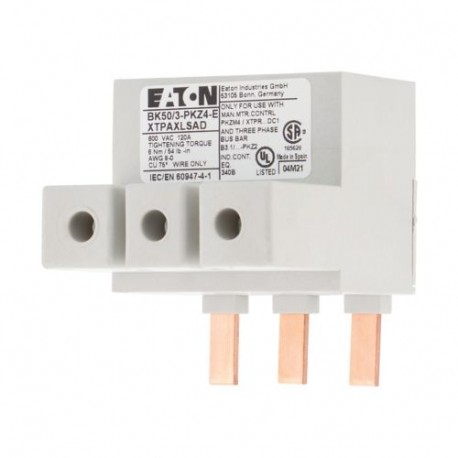

BK50/3-PKZ4-E 272165 XTPAXLSAD EATON ELECTRIC Morsetto di alimentazione, 3p, 50mm² Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

BK50/3-PKZ4-E 272165 XTPAXLSAD EATON ELECTRIC Morsetto di alimentazione, 3p, 50mm²

BK50/3-PKZ4-E

272165

XTPAXLSAD

EATON-MOELLER

Morsetto di alimentazione, 3p, 50mm²

Maggiori dettagli


apparecchi elettrici a bassa tensione > Terminale canalina

Interruttori Protezione motore PKZ (Accessori)

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $34.57
Prezzo unitario: $34.57

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Morsetto di alimentazione, 3p, 50mm²
Morsetto di alimentazione, Assortimento: Accessori, utilizzo con: PKZM4, PKE65

Programma di fornitura

Assortimento
Accessori
accessori
morsetto di alimentazione
utilizzo con
PKZM4
PKE65
Sezioni di collegamento
A filo unico o a trefoli
8 - 0 AWG
Lunghezza di spelatura
14 mm
Note

Gli avviatori tipo E non necessitano di un organo di protezione collegato a monte.

Per l'impiego in Canada PKZM0/PKZM4 deve essere provvisto di un AK‐PKZ0.

Service Factor (SF)

Valore di taratura Irdella scala di taratura della corrente in funzione del fattore di carico:

SF = 1.15  ￫  Ir= 1 x In mot

SF = 1  ￫  Ir= 0.9 x In mot

Note

Non può essere combinato con il blocco sbarre trifase B3...PKZ4.

Iu= 120 A.

Per avviatori di tipo E in custodia.

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
120 A
Dissipazione per polo, in funzione della corrente [Pvid]
1 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
3 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+55 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
su richiesta
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Morsetto per Condotti Sbarre (EC000001)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Sistemi di morsettiere e componenti di sistema / Sistemi a morsettiera / Pannello elettrico (ecl@ss13-27-25-01-16 [BAA025018])
Spessore della sbarra collettrice
0 - 0 mm
Larghezza della sbarra collettrice
0 - 0 mm
Adatto per
Altro
Larghezza del morsetto
45 mm
Sezione max. del conduttore
mm²
Max. corrente d’esercizio nominale Ie
128 A
Adatto per collegamento conduttore circolare
Si
Adatto per collegamento conduttore di settore
No
Adatto per collegamento conduttore a nastro
No

Approvazioni

Product Standards
UL 508; CSA-C22.2 No. 14; IEC60947-4-1; CE marking
UL File No.
E36332
UL Category Control No.
NLRV
CSA File No.
165628
CSA Class No.
3211-06
North America Certification
UL listed, CSA certified
Specially designed for North America
Yes
Suitable for
PKZM4/PKE, line terminal required for Type E/F applications

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 34 Mbytes
BK50/3-PKZ4-E XTPAXLSAD 272165 IT_272165.pdf 110 Kbytes BK50/3-PKZ4-E XTPAXLSAD 272165 IT_272165.pdf
