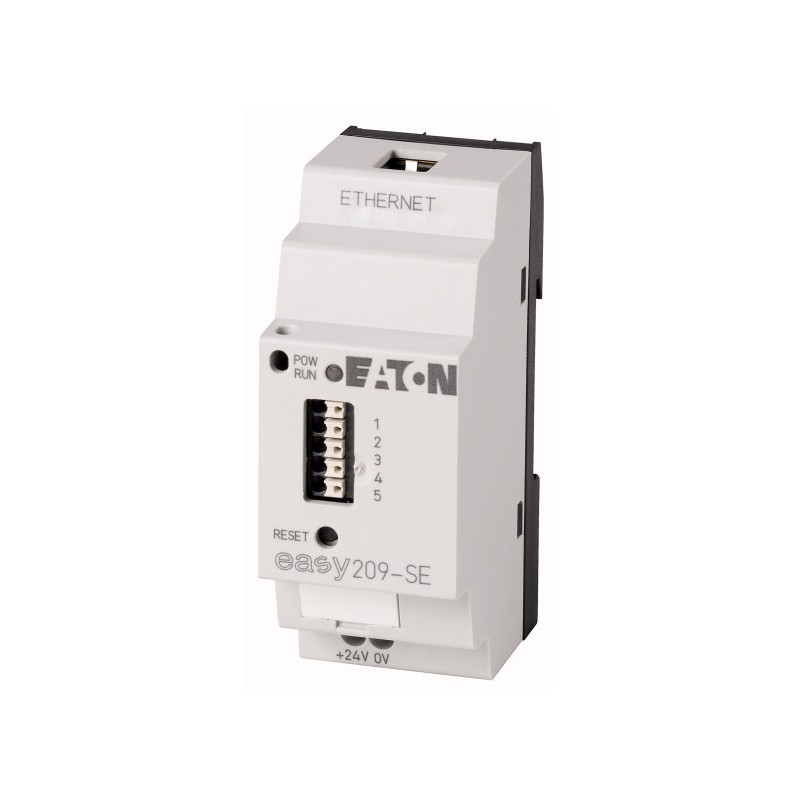

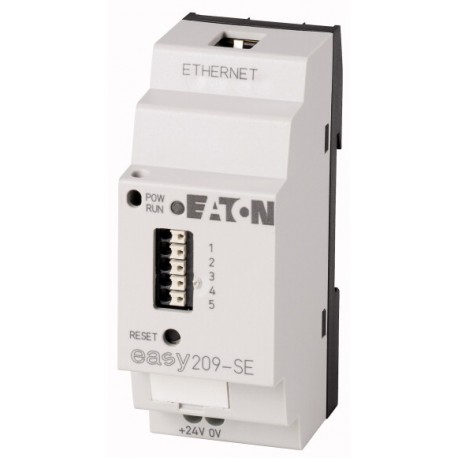

EASY209-SE

101520

EATON-MOELLER

Gateway Ethernet, per il collegamento di relè di comando easy/MFD a Ethernet

Maggiori dettagli


sistemi di controllo industriali (PLC) > modulo logico

Relè programmabili e display multifunzione EASY

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Gateway Ethernet, per il collegamento di relè di comando easy/MFD a Ethernet
Gateway Ethernet, utilizzabile tramite interfaccia seriale per easy700, easy800, MFD-CP8/CP10.EASY209-SE può essere utilizzato nell'automazione di edifici e industriale. È in grado di riconoscere autonomamente il baudrate impiegato e la procedura duplex della porta di rete collegata

Programma di fornitura

Assortimento
Relè di comando easyRelay
Display multifunzione MFD-Titan
Sotto gamma
Gateway Ethernet
Funzione di base
Espansioni
Funzione
interfaccia seriale easyRelay o MFD-...CP8/CP10... su Ethernet
per il collegamento al server easyOPC, easySoft, easyCom
utilizzo con
easy500
easy700
easy800
MFD-CP8…

Dati tecnici

Generalità
Conformità alle norme
EN 55011, EN 55022, IEC/EN 61000-4, EN 50178
Dimensioni (B x H x P)
35,5 x 90 x 58 (2 unità passo) mm
Peso
0.15 kg
Montaggio
Guida omega IEC/EN 60715, 35 mm o montaggio a vite con basi di fissaggio ZB4-101-GF1 (accessori)
Sezioni di collegamento
Rigido
0,2 - 4 (AWG 22 - 12) mm2
Flessibile con puntalino
0,2 - 2,5 (AWG 22 - 12) mm2
Cacciavite a taglio
0.8 x 3.5 mm
Max. forza di serraggio
0.6 Nm
Cavo dati
Rigido
0,25/1,5 (AWG 24/16) mm2
Flessibile con puntalino
0,14/ 1 (AWG 26/17) mm2
Temperatura ambiente
Temperatura ambiente di servizio
-25 fino a + 55 °C
Condensa
Eliminazione della condensa con misure idonee
Stoccaggio
-40 - 70 °C
Umidità relativa, nessuna condensa (IEC/EN 60068-2-30)
5 - 95 %
Pressione atmosferica (funzionamento)
795 - 1080 hPa
Condizioni ambientali meccaniche
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibrazioni (IEC/EN 60068-2-6)Ampiezza costante 0.15 mm
10 - 57 Hz
Vibrazioni (IEC/EN 60068-2-6)Accelerazione costante 2 g
57 - 150 Hz
Resistenza agli urti (IEC/EN 60068-2-27) semionda 15 g/11 ms
18 Urti
Caduta (IEC/EN 60068-2-31) [Altezza di caduta]
50 mm
Caduta libera, imballato (IEC/EN 60068-2-32)
1 m
Posizione di montaggio
verticale
Compatibilità elettromagnetica (EMC)
Categoria di sovratensione/grado di inquinamento
II/2
Scarica elettrostatica (IEC EN 61000-4-2, Level 3, ESD)Scarico dell'aria
8 kV
Scarica elettrostatica (IEC EN 61000-4-2, Level 3, ESD)Scarica dei contatti
6 kV
Campi elettromagnetici (IEC/EN 61000-4-3, RFI) [V/m]
Cavo RS-232 senza schermatura: 3, con schermatura: 10
Soppressione radiodisturbo
EN 55011 classe B, EN 55022 classe B
Impulsi Burst (IEC/EN 61000-4-4, categoria 3)Cavo di alimentazione
2 kV
Impulsi Burst (IEC/EN 61000-4-4, categoria 3)Linea d'interfaccia Ethernet
2 kV
Impulsi Burst (IEC/EN 61000-4-4, categoria 3)Linea d'interfaccia COM
2 kV
Impulsi ad alta energia (Surge) (IEC/EN 61000-4-5, Level 2)
1 (cavi di alimentazione simmetrici) kV
Ammisione a IEC EN 61000-4-6
Cavo RS-232 senza schermatura: 3, con schermatura: 10 V
Prova di isolamento
Misurazione della distanza di isolamento in aria
EN 50178, UL 508, CSA C22.2, No. 142
Prova di isolamento
EN 50178
Alimentazione
Tensione nominale di impiego [Ue]
24 (-15/+20 %) V
Campo ammesso
20.4 - 28.8 V DC
Ondulazione residua
≦ 5 %
Max. assorbimento di corrente (a 24 V DC)
tip. 65 mA
Dissipazione a 24 V DC
1,7 W
Nota per la dissipazione
Consumo di corrente con 24 V DC
Protezione contro inversioni di polarità
Tensione di alimentazione ASI
Sì
Indicazioni LED
Alimentazione
LED frontale Alimentazione: ON
Display a LED
LED frontale COM attivo: lampeggiante
Presa RJ-45, in alto
Nessuna attività: OFF, color ambra: Half Duplex, verde: Full Duplex
Presa RJ-45, in basso
Nessun collegamento: OFF, color ambra: 10 MBit/s, verde: 100 MBit/s
Reset
Anteriore: per tasto > 2s
Dispositivo antistrappo
per fascetta di cablaggio nel nipplo di tenuta
Rete
Indirizzi bus
Impostazioni di fabbrica Ethernet: indirizzo IP 0.0.0.0 Maschera SUBNET: 255.255.0.0 Indirizzo Gateway 0.0.0.0 Indirizzo remoto 0.0.0.0

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
1.7 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+55 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

sistemi di controllo industriali (PLC) (EG000024) / modulo logico (EC001417)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / UnitÓ di controllo / Unitó Di Controllo A Memoria Programmabile (Plc) / Modulo logico (PLC) ([email protected] [AKE539014])
tensione di alimentazione per AC 50 Hz
0 - 0 V
tensione di alimentazione per AC 60 Hz
0 - 0 V
tensione di alimentazione per DC
20.4 - 28.8 V
tipo di tensione di alimentazione
DC
corrente di commutazione
0 A
numero di ingressi analogici
0
numero di uscite analogiche
0
numero di ingressi digitali
0
numero di uscite digitali
0
con uscita relè
no
numero di interfacce HW Industrial Ethernet
1
numero di interfacce HW PROFINET
0
numero di interfacce HW seriali RS232
1
numero di interfacce HW seriali RS422
0
numero di interfacce HW seriali RS485
0
numero di interfacce HW seriali TTY
0
numero di interfacce HW USB
0
numero di interfacce HW parallele
0
numero di interfacce HW wireless
0
numero di interfacce HW altre
0
con interfaccia ottica
no
supporta protocollo TCP/IP
sì
supporta protocollo PROFIBUS
no
supporta protocollo CAN
no
supporta protocollo INTERBUS
no
supporta protocollo ASI
no
supporta protocollo EIB
no
supporta protocollo MODBUS
no
supporta protocollo Data-Highway
no
supporta protocollo DeviceNet
no
supporta protocollo SUCONET
no
supporta il protocollo per LON
no
supporta il protocollo per PROFINET IO
no
supporta il protocollo per PROFINET CBA
no
supporta il protocollo per SERCOS
no
supporta il protocollo per Foundation Fieldbus
no
supporta il protocollo per EtherNet/IP
no
supporta il protocollo per AS-Interface Safety at Work
no
supporta il protocollo per DeviceNet Safety
no
protocollo INTERBUS per Safety
no
supporta il protocollo per PROFIsafe
no
supporta il protocollo per SafetyBUS p
no
supporta il protocollo per altri sistemi bus
no
standard radio Bluetooth
no
standard radio WLAN 802.11
no
standard radio GPRS
no
standard radio GSM
no
standard radio UMTS
no
link IO master
no
capacità di ridondanza
no
con display
no
grado di protezione (IP)
IP20
apparecchio base
no
ampliabile
sì
apparecchio per ampliamento
sì
con temporizzatore
no
montaggio su guida portante possibile
sì
montaggio a parete/diretto possibile
sì
montaggio frontale possibile
no
montaggio su rack possibile
no
adatto per funzioni di sicurezza
no
categoria secondo EN 954-1
senza
SIL secondo IEC 61508
senza
livello di performance secondo EN ISO 13849-1
senza
risorsa corrispondente (Ex ia)
no
risorsa corrispondente (Ex ib)
no
categoria di protezione antideflagrante per gas
senza
categoria di protezione antideflagrante per polvere
senza
larghezza
36 mm
altezza
90 mm
profondità
60 mm

Approvazioni

Product Standards
IEC/EN see Technical Data; UL 508; CSA C22.2 No. 142-M1987; CSA C22.2 No. 213-M1987; CE marking
UL File No.
E135462
UL Category Control No.
NRAQ, NRAQ7
CSA File No.
012528
CSA Class No.
2252-01 + 2258-02
North America Certification
UL listed, CSA certified
Degree of Protection
IEC: IP20, UL/CSA Type: -

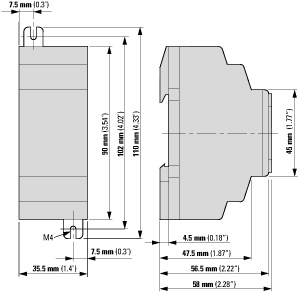

Dimensioni

252X010

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SAFETY LOGIC EN.pdf 2 Mbytes
EASY209-SE 101520 IT_101520.pdf 207 Kbytes EASY209-SE 101520 IT_101520.pdf
