XNE-GWBR-2ETH-IP 140047 4520607 EATON ELECTRIC Gateway ECO per sistema I/O XI/ON, ethernet IP Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

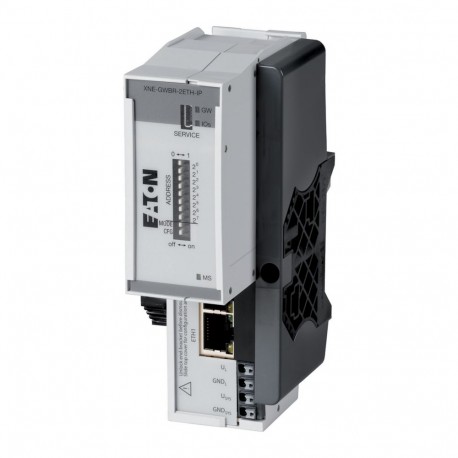

XNE-GWBR-2ETH-IP 140047 4520607 EATON ELECTRIC Gateway ECO per sistema I/O XI/ON, ethernet IP

XNE-GWBR-2ETH-IP

140047

4520607

EATON-MOELLER

Gateway ECO per sistema I/O XI/ON, ethernet IP

Gateway XION ECO Ethernet IP

Maggiori dettagli


sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo di comunicazione

Moduli I / O remoti XION

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $379.74
Prezzo unitario: $379.74

Quantità Prezzo
1+$379.74
2+$373.37
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Gateway ECO per sistema I/O XI/ON, ethernet IP
Il sistema XI/ON ECO integra il sistema di I/O XI/ON standard con moduli di I/O economici e compatti e gateway. I moduli ECO non necessitano di moduli base e sono perfettamente compatibili con il sistema XI/ON standard. Elevata densità di canale (fino a 16 DI/DO su 13 mm), morsetto a molla "Push-In", 8 o 16 canali per modulo. I gateway ECO utilizzano i sistemi bus CANopen Profibus-DP e Ethernet.

Programma di fornitura

Assortimento
Sistema I/O XI/ON
Funzione
Gateways con alimentazione integrata
Funzione
Gateways XI/ON ECO
Tipi di collegamento
Attacco a molla push-in
Funzione
Gateway XNE con alimentazione integrata
Descrizione breve
supporta fino a 74 moduli (XN, XNE) nell'esecuzione a disco
2 x boccola RJ45
Impostazione indirizzo mediante interruttore di codifica rotante con decimali, BootP, DHCP o I/O-Assistant
Campo indirizzi: 1 - 254 (dec.)
Collegamento del bus di campo
Ethernet (protocollo Ethernet-IP)
Collegamento a morsetti (bus di campo/tensione di alimentazione)
Morsetti a vite
Interfaccia service
Mini USB
Velocità di trasmissione
10/100 MBit/s
Note
Il modulo Bus Refreshing è già integrato.
Informazioni sull'entità della fornitura
Nell'entità della fornitura di tutti i gateway sono compresi: 2 x squadrette terminali XN-WEW-32/2-SW, 1 x coperchio di chiusura XN-ABPL

Dati tecnici

Generalità
Conformità alle norme
EN 61000-6-2
EN 61000-6-4
EN 61131-2
ApprovazioniApprovazioni
CE, cULus
EAC
Sezionamento di potenziale
sì, attraverso fotoaccoppiatore
Temperatura ambiente
0 - +55 °C
Stoccaggio [ϑ]
-25 - +85 °C
Temperatura ambiente di servizio min.
0 °C
Temperatura ambiente di servizio max.
+55 °C
umidità relativa
5 - 95 % (interno), livello RH-2, nessuna condensazione (ad una temperatura di magazzinaggio di 45°C)
Gas nocivo
SO2: 10 (umidità rel. < 75 %, nessuna condensazione)
H2S: 1.0 (umidità rel. < 75 %, nessuna condensazione) ppm
Vibrazione
secondo IEC/EN 60068-2-6
Resistenza agli urti
secondo IEC 60068-2-27 g
Resistenza continuata agli urti (IEC/EN 60068-2-29)
secondo IEC/EN 60068-2-29
Ribaltamento e rovesciamento
secondo IEC 60068-2-31, caduta libera secondo IEC 60068-2-32
Grado di protezione
IP20
Compatibilità elettromagnetica (EMC)ESD [Scarica dei contatti / scarica in aria]
EN 61000-4-2 kV
Compatibilità elettromagnetica (EMC)Campi elettromagnetici [(0,08…1) / (1,4…2) / (2…2,7) GHz ]
EN 61100-4-2 V/m
Compatibilità elettromagnetica (EMC)Burst
EN 61100-4-4
Compatibilità elettromagnetica (EMC)Surge
EN 61100-4-5
Compatibilità elettromagnetica (EMC)Ammissione
EN 61100-4-6 V
Compatibilità elettromagnetica (EMC)Emissione di disturbi (irradiata, ad alta frequenza) [(30...230 MHz) / (230...1000 MHz)]
EN 55016-2-3 dB
Compatibilità elettromagnetica (EMC)Variazioni di tensione/Interruzioni di tensione
EN 61131-2
Compatibilità elettromagnetica (EMC)Prova di tipo (Type Test)
secondo EN 61131-2
Dissipazione statica, indipendente dalla corrente [Pvs]
8 W
Altri dati tecnici (catalogo sfogliabile)
Morsetti di collegamento
Valori nominali
secondo VDE 0611 parte 1/8.92/IEC/EN 60947-7-1
Tipi di collegamento in direzione TOP
Morsetti a molla "Push-In"
Lunghezza di spelatura
8 mm
Sezione di collegamento
max. 0,14 - 1,5 mm2
Conduttori collegabiliRigido
0,25 - 1,5 mm2
Conduttori collegabiliflessibile senza puntalino
0,25 - 1,5 mm2
Conduttori collegabiliFlessibile con puntalino
0,25 - 1,5 mm2
Calibro IEC/EN 60947-1
A1
Collegamento in rete
Bus
Ethernet
Protocollo bus
EtherNet/IP
Montaggio esterno della stazione massimo
74 moduli (XN, XNE) nell'esecuzione a disco o lunghezza max. della stazione: 1 m
Alimentazione di sistema [Usys]
24 /5 V DC
campo ammesso 5 V DC [Usys]
4.7…5.3 V DC
campo ammesso 24 V DC [Usys]
18…30 V DC
Tensione del campo [UL]
24VDC
Campo ammissibile
18 - 30 V DC
Ondulazione residua
secondo EN 61131-2 %
Interfaccia service
Mini USB
Tipi di collegamento bus di campo
2 x RJ45 (Ethernet Switch)
Velocità di trasmissione dati
10000, 100000 kBit/s
Impostazione della velocità di trasferimento dati
automatico
Indirizzamento
Interruttori DIP, BootP, DHCP o PGM
Campo di indirizzamento
1 - 254 decimale

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
8 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
0 °C
Temperatura ambiente di servizio max.
+55 °C
Grado di protezione
IP20
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Programmable logic controllers PLC (EG000024) / Bus di campo, periferica remota - modulo di comunicazione (EC001604)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / UnitÓ di controllo / Bus Di Campo Periferia Decentrale / Bus di campo, periferica decentralizzata - modulo di comunicazione (ecl@ss13-27-24-26-08 [BAA073018])
Tensione di alimentazione in AC 50 Hz
0 - 0 V
Tensione di alimentazione in AC 60 Hz
0 - 0 V
Tensione di alimentazione DC
18 - 30 V
Tipo di tensione (tensione di alimentazione)
DC
Numero di interfacce hw can
Numero di interfacce HW Industrial Ethernet
Numero di interfacce HW PROFINET
Numero di interfacce HW seriali RS232
Numero di interfacce HW seriali RS422
Numero di interfacce HW seriali RS485
Numero di interfacce HW seriali TTY
Numero di interfacce HW USB
Numero di interfacce HW parallele
Numero di interfacce HW wireless
Numero di interfacce HW altre
Supporta il protocollo per ethercat
No
Supporta protocollo TCP/IP
Si
Supporta protocollo PROFIBUS
No
Supporta protocollo CAN
No
Supporta protocollo INTERBUS
No
Supporta protocollo ASI
No
Supporta protocollo EIB
No
Supporta protocollo Modbus
No
Supporta protocollo Data-Highway
No
Supporta protocollo DeviceNet
No
Supporta protocollo SUCONET
No
Supporta il protocollo per LON
No
Supporta il protocollo per SERCOS
No
Supporta il protocollo per profinet IO
No
Supporta il protocollo per PROFINET CBA
No
Supporta il protocollo per Foundation Fieldbus
No
Supporta il protocollo per ethernet/IP
Si
Supporta il protocollo per AS-Interface Safety at Work
No
Supporta il protocollo per DeviceNet Safety
No
Protocollo INTERBUS per Safety
No
Supporta il protocollo per PROFIsafe
No
Supporta il protocollo per SafetyBUS p
No
Supporta il protocollo per altri sistemi bus
Si
Standard radio bluetooth
No
Standard radio WLAN 802.11
No
Standard radio gprs
No
Standard radio eGPRS
No
Standard radio gsm
No
Standard radio LTE
No
Standard radio UMTS
No
Link IO master
No
Componenti del sistema
Si
Grado di protezione (IP)
IP20
Con separazione del potenziale
Si
Collegamento bus di campo tramite accoppiatore separato possibile
Si
Montaggio su guida portante possibile
Si
Montaggio a parete/diretto possibile
No
Montaggio frontale possibile
No
Montaggio su rack possibile
No
Adatto per funzioni di sicurezza
No
SIL secondo IEC 61508
Senza
Livello di performance secondo EN ISO 13849-1
Senza
Risorsa corrispondente (Ex ia)
No
Risorsa corrispondente (Ex ib)
No
Categoria di protezione antideflagrante per gas
Senza
Categoria di protezione antideflagrante per polvere
Senza
Certificato per ul classe di aree pericolose I
No
Certificato per ul classe di aree pericolose II
No
Certificato per aree pericolose UL classe III
No
Certificato per aree pericolose UL divisione 1
No
Certificato per aree pericolose UL divisione 2
No
Certificato per aree pericolose UL gruppo A (acetilene)
No
Certificato per aree pericolose UL gruppo B (idrogeno)
No
Certificato per aree pericolose UL gruppo C (etilene )
No
Certificato per aree pericolose UL gruppo D (propano)
No
Certificato per aree pericolose UL gruppo E (polveri metalliche)
No
Certificato per aree pericolose UL gruppo F (polveri carboniose)
No
Certificato per aree pericolose UL gruppo G (polveri non conduttive)
No
Larghezza
33.5 mm
Altezza
75 mm
Profondità
129 mm

Approvazioni

Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP20, UL/CSA Type: -

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
XNE-GWBR-2ETH-IP 4520607 140047 IT_140047.pdf 125 Kbytes XNE-GWBR-2ETH-IP 4520607 140047 IT_140047.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
