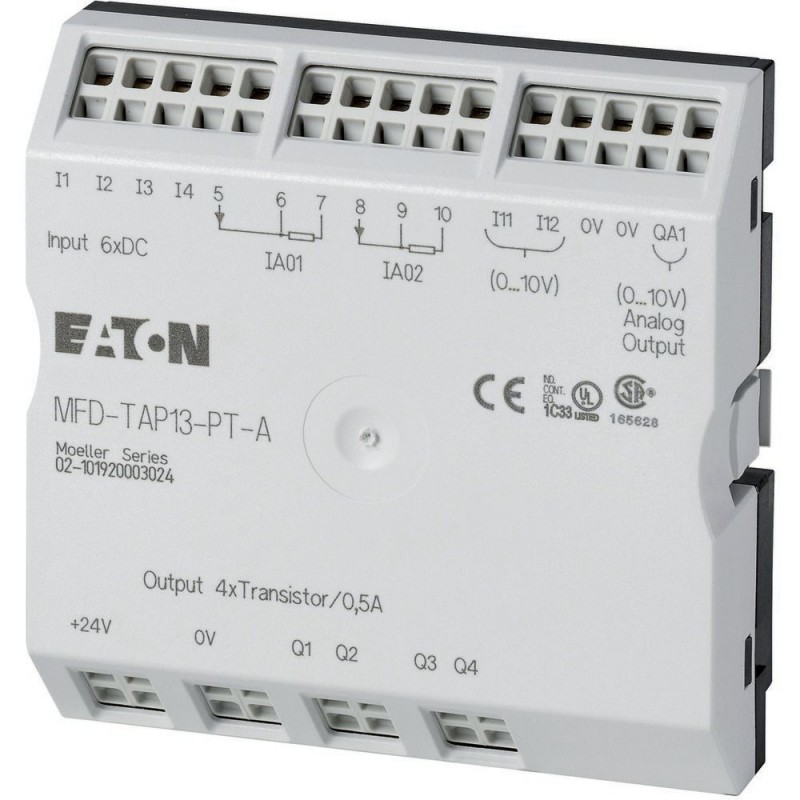

MFD-TAP13-PT-A 106045 EATON MOELLER Modulo I/O con rilevamento della temperatura, area A, 6DI(2AI), 2I-Pt100.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

MFD-TAP13-PT-A 106045 EATON MOELLER Modulo I/O con rilevamento della temperatura, area A, 6DI(2AI), 2I-Pt100..

MFD-TAP13-PT-A

106045

EATON - MOELLER

Disponibile

Invio oggi

Modulo I/O con rilevamento della temperatura, area A, 6DI(2AI), 2I-Pt100, trasf 4DO, 1AO

Maggiori dettagli


Relè Programmabili

easyHMI: MFD-Titan - EATON - MOELLER

easyHMI - MFD-Titan - espansioni di I / O - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

QuantitàPrezzo
1+$263.74
2+$257.32
3+$254.13
4+$252.48
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
Descrizione
  Campo di temperatura configurabile
Tensione di alimentazione
  24VDC
Ingressi

Digitali
  6
di cui utilizzabili come analogici
  2
Pt100
  2
Uscite

Transistor
  4
analogico
  1
Campi di temperatura

Sensore di temperatura
  –-40…+90 °C
–0…+250 °C
–0…+400 °C
utilizzabile per
  MFD-CP8… a partire dalla versione apparecchio 08
MFD-CP10…
Dati tecnici
Generalità
Conformità alle norme
  EN 61000-6-1/-2/-3/-4, IEC 60068-2-6, IEC 60068-2-27
Dimensioni (B x H x P)
 mm89 x 90 x 25 (integrato)
Peso
 kg0.14
Montaggio
  Viene montato a scatto nell'alimentatore.
Sezioni di collegamento
Rigido
 mm20.75⁄2.5 (AWG 22 - 12)
Flessibile con puntalino
 mm20.5⁄1.5 (AWG 22 - 12)
Cacciavite a taglio
 mm3.5 x 0.6
Temperatura ambiente
Temperatura ambiente di servizio
 °C-25 - 55, freddo secondo IEC 60068-2-1, caldo secondo IEC 60068-2-2
Condensa
  Eliminazione della condensa con misure idonee
Stoccaggio
 °C-40 - 70
Umidità relativa, nessuna condensa (IEC/EN 60068-2-30)
 %5 - 95
Pressione atmosferica (funzionamento)
 hPa795 - 1080
Condizioni ambientali meccaniche
Grado di inquinamento
  2
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
  IP20
Vibrazioni (IEC/EN 60068-2-6)
 Hz
Ampiezza costante 0.15 mm
 Hz10 - 57
Accelerazione costante 2 g
 Hz57 - 150
Resistenza agli urti (IEC/EN 60068-2-27) semionda 15 g/11 ms
 Urti18
Caduta (IEC/EN 60068-2-31)
Altezza di cadutamm50
Caduta libera, imballato (IEC/EN 60068-2-32)
 m1
Posizione di montaggio
  verticale
Compatibilità elettromagnetica (EMC)
Scarica elettrostatica (IEC EN 61000-4-2, Level 3, ESD)
 kV
Scarico dell'aria
 kV8
Scarica dei contatti
 kV6
campi elettromagnetici (RFI), aIEC EN 61000-4-3
 V/m10
Soppressione radiodisturbo
  EN 55011 classe B, EN 55022 classe B
Impulsi Burst (IEC/EN 61000-4-4, categoria 3)

Cavo di alimentazione
 kV2
Conduttori di segnale
 kV2
Impulsi ad alta energia (surge) (IEC EN 61000-4-5)
 kV2 (cavi di alimentazione simmetrici)
Impulsi ad alta energia (Surge) (IEC/EN 61000-4-5, Level 2)
 kV0.5 (cavi di alimentazione simmetrici)
Ammisione a IEC EN 61000-4-6
 V10
Prova di isolamento
Misurazione della distanza di isolamento in aria
  EN 50178, UL 508, CSA C22.2, No. 142
Prova di isolamento
  EN 50178
Alimentazione
Dissipazione
 W2
Ingressi digitali 24 V DC
Numero
  6
ingressi configurabili come ingressi analogici
  2 (I11, I12)
Sezionamento di potenziale

rispetto all'alimentazione
  No
tra uno e l'altro
  No
verso le uscite

all'interfaccia PC, scheda di memoria, easyNet, easyLink

Tensione nominale di impiego
UeV DC24
nello stato 0
UeV DC< 5.0 (I1 - I4), < 8.0 (I11, I12)
nello stato 1
UeV DC>15.0 (I1 - I4), > 8.0 (I11, I12)
Corrente di ingresso nello stato 1

I11, I12
 mA2,2 (a 24 V DC)
Tempo di ritardo da 0 a 1
 ms
Soppressione rimbalzi ON
 ms20
Soppressione rimbalzi OFF
 mstip. 0.1 (I1 - I4), tip. 0.25 (I11 - I12)
Tempo di ritardo da 1 a 0
 ms
Soppressione rimbalzi ON
 ms20
Soppressione rimbalzi OFF
 mstip. 0.1 (I1 - I4), tip. 0.2 (I11, I12)
Lunghezza linea (senza schermo)
 m100
Contatore di frequenza

Numero
  4 (I1, I2, I3, I4)
Frequenza di conteggio
 kHz< 3
Forma dell'impulso
  rettangolare
Contatore incrementale

Numero
  2 (I1 + I2, I3 + I4)
Frequenza di conteggio
 kHz 3
Forma dell'impulso
  rettangolare
Sfasamento segnale
  90°
Ingressi contatore rapidi

Numero
  4 (I1, I2, I3, I4)
Frequenza di conteggio
 kHz< 3
Forma dell'impulso
  rettangolare
Lunghezza linea schermata
 m< 20
Ingressi analogici
Sezionamento di potenziale

rispetto all'alimentazione
  No
rispetto agli ingressi digitali
  No
verso le uscite

verso l'interfaccia PC, scheda di memoria, rete NET, EASY-Link

Tipo di ingresso
  Tensione DC
Campo di segnale
 V DC0 - 10
Risoluzione analogica
 V0.01
Risoluzione digitale
 V0.01
Risoluzione
 Bit10 (valore 0 - 1023)
Impedenza d'ingresso
 kΩ11.2
Precisione valore reale

due apparecchi MFD
 %± 3
in un singolo apparecchio
 %± 2
Tempo di conversione analogico/digitale
 msogni ciclo CPU
Corrente di ingresso
 mA< 1
Lunghezza linea (con schermo)
 m< 30
Ingressi analogici resistenza alla temperatura sensori Pt100 o Ni1000
Numero
  2 x Pt100 oppure 2 x Ni1000 (secondo il tipo)
Tipo di ingresso sensore di resistenza
  Sensore al platino Pt100 secondo DIN EN 60751, IEC 751: MFD-TP12-PT…
Sensore al nichel Ni1000 secondo DIN 43760: MFD-TP12-NI…
Campi di temperatura
 °C, (°F)Pt100, ambito A, selezionabile: -40 — +90, (-40 — +194); 0 — +250 (+32 — +482); 0 — +400, (+32 — +752)
Ni1000, ambito A, selezionabile: -40 — +90, (-40 — +194); 0 — +250 (+32 — +482)
Pt100, ambito B: -0 — +850, (+32 — +1562); -200 — +200 (-328 — +392)
Sezionamento di potenziale

rispetto all'alimentazione
  No
rispetto agli ingressi digitali
  No
verso le uscite

all'interfaccia PC, scheda di memoria, easyNet, easyLink

Risoluzione digitale, scala per ciascun sensore
  Nell'operando “IA” e “MD”, selezionabile alla voce Scala: 12 (0- 4095) bit
Nell'operando “MD”, selezionabile alla voce Scala: 1, 0.1 °C (1, 0.1 °F)
Risoluzione del valore di misura analogico/digitale
 Bitin funzione della scala
Corrente di misura
 mA< 1,6
Limite di guasto irrimediabile (per il caso di un errore di cablaggio)
  Applicazione di tensione esterna
Principio di misurazione
  Bipolare o tripolare per sensore selezionabile tramite il collegamento del sensore
Precisione (senza disturbi EMC)
 %due apparecchi MFD sovrapposti: tipico 1; massimo 1.6 (Pt), 1.2 (Ni)
Sensore Pt100 (inclusi errori di offset, errori di linearità, precisione di riproducibilità, errore di temperatura dell'apparecchio): ± 0.8 dal campo di misura
Sensore Ni1000 (inclusi errori di offset, errori di linearità, precisione di riproducibilità, errore di temperatura dell'apparecchio): ± 0,8 dal campo di misura
Tempo di conversione analogico/digitale
 mssenza impostazione del tempo di scansione, selezionabile per ciascun sensore: 200
con tempo di scansione (regolabile), selezionabile per ciascun sensore: 200 - 65535
sistemi di misura ausiliari aggiuntivi
  Filtraggio (software), spianamento del segnale d'ingresso analogico (comportamento PT1), selezionabile per ciascun sensore solo se è impostato il tempo di scansione; sì
Filtro per la soppressione di determinate frequenze e dei loro multipli interi: 50, 60, 250, 500 Hz
Diagnosi
  Diagnostica dei moduli: sì
Diagnostica rottura del filo per ciascun sensore: sì
Diagnostica rottura cavo per ciascun sensore: sì
Mancato raggiungimento del limite inferiore del campo di misura del sensore: sì
Superamento del limite superiore del campo di misura del sensore: sì
Lunghezza cavo (con schermo)
 m< 10
Uscite relè
Sezionamento di potenziale

rispetto all'alimentazione

Uscite a transistor
Numero
  4
Tensione nominale di impiego
UeV DC24
Campo ammesso
UeV DC20.4 - 28.8
Corrente di alimentazione

nello stato 0
tip./⁄max.mA18 - 32
nello stato 1
tip./⁄max.mA24 - 44
Protezione contro inversioni di polarità
  sì (attenzione: se viene applicata sulle uscite 0V o GND con una tensione di alimentazione a polarità invertita, si verifica un corto circuito)
Sezionamento di potenziale

Separazione galvanica dall'alimentazione di rete, ingressi

verso gli ingressi

all'interfaccia PC, scheda di memoria, easyNet, easyLink

Corrente nominale d'impiego nello stato “1” DC per canale
IeAmax. 0.5
Carico lampada senza Rv per canale
 W5 (Q1 - Q4)
Corrente residua nello stato 0 per canale
 mA< 0.1
Tensione di uscita max.

Nello stato 0 con carico esterno < 10 MΩ
 V2,5
Nello stato 1, Ie = 0.5 A
 VU = Ue -1 V
Protezione contro cortocircuiti
  termico (Q1 - Q4), (la valorizzazione avviene con l'ingresso di diagnosi I16)
Corrente di apertura al corto circuito per Ra 10 mΩ
 A0.7 Ie 2 per uscita
Corrente di corto circuito complessiva massima
 A8
Corrente al corto circuito di picco
 A16
Disinserzione termica

Massima frequenza di commutazione con carico ohmico costante RL < 100 kΩ (a seconda del numero di canali attivi e del carico)
 Manovre/h40000
Collegabilità in parallelo delle uscite

con carico ohmico, carico induttivo con circuito di protezione esterno, combinazione nell'ambito di un gruppo
  Gruppo 1: da Q1 a Q4
Numero di uscite
max. 4
Corrente massima complessiva
 A2 (Attenzione le uscite devono essere controllate contemporaneamente e per lo stesso tempo.)
Carico induttivo a norma EN 60947-5-1

senza circuito di protezione esterno

T0.95 = 1 ms, R = 48 Ω, L = 16 mH

Fattore di contemporaneità
 g0.25
Durata di inserzione
 % durata di inserzione100
Massima frequenza di commutazione f = 0.5 Hz (max. durata di inserzione = 50 %)
 Manovre1500
DC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 H

Fattore di contemporaneità
 g0.25
Durata di inserzione
 % durata di inserzione100
Massima frequenza di commutazione f = 0.5 Hz (max. durata di inserzione = 50 %)
 Manovre1500
T0,95 = 15 ms, R = 48 Ω, L = 0,24 H

Fattore di contemporaneità
 g0.25
Durata di inserzione
 % durata di inserzione100
Massima frequenza di commutazione f = 0.5 Hz (max. durata di inserzione = 50 %)
 Manovre1500
con circuito di protezione esterno

Fattore di contemporaneità
 g1
Durata di inserzione
 % durata di inserzione100
Max. frequenza di commutazione, max. durata di inserzione
 ManovreA seconda del circuito di protezione
Uscite analogiche
Numero
  1
Sezionamento di potenziale

rispetto all'alimentazione
  No
verso gli ingressi digitali
  No
rispetto alle uscite digitali

verso l'interfaccia PC, scheda di memoria, rete NET, EASY-Link

Tipo di uscita
  Tensione DC
Campo di segnale
 V DC0 - 10
Corrente di uscita massima
 A0.01
Resistenza di carico
  1 kΩ
Protezione contro sovraccarichi e corto circuiti

Risoluzione analogica
 V DC0.01
Risoluzione digitale
 Bit12 (valore 0 - 4095) con QA01, MD
Tempo di assestamento
 µs100
Precisione

-25 °C/+55 °C
 %2
25 °C
 %1
Tempo di conversione
  ogni ciclo CPU
Collegamento punto a punto
Sezionamento di potenziale

verso la tensione di alimentazione

Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione
InA0
Dissipazione per polo, in funzione della corrente
PvidW0
Dissipazione dell'apparecchio, in funzione della corrente
PvidW0
Dissipazione statica, indipendente dalla corrente
PvsW2
Potere di dissipazione
PveW0
Temperatura ambiente di servizio min.
 °C-25
Temperatura ambiente di servizio max.
 °C55
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Approvazioni
Product Standards  IEC/EN see Technical Data; UL 508; CSA C22.2 No. 142-M1987; CSA C22.2 No. 213-M1987; CE marking
UL File No.  E135462
UL Category Control No.  NRAQ
CSA File No.  012528
CSA Class No.  2252-01 + 2258-02
North America Certification  UL listed, CSA certified
Degree of Protection  IEC: IP20, UL/CSA Type: -
Dimensioni
Dati CAD
Ulteriori informazioni sul prodotto (link)
IL05013020Z (AWA2528-2339) Modulo di temperatura MFD-Titan

MN05002001Z (AWB2528-1480) Display multifunzione MFD-Titan



Datasheet - PDF

Recensioni: (0)

Nessun commento per il momento.

Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
  Captcha
  Inserisci recensione
Hai dubbi con l'acquisto?

Se avete domande di acquisto, è possibile visitare i seguenti link o e-mail

Attendere





* Campi obbligatori
