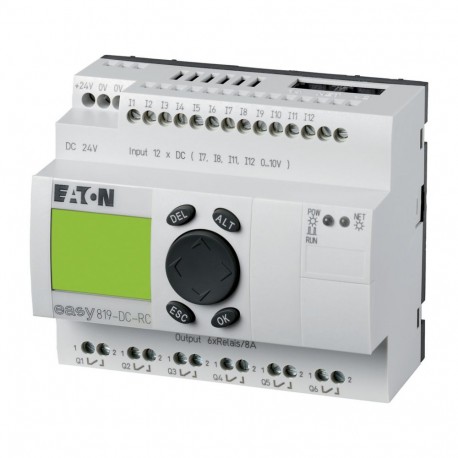

Conformità alle norme
EN 55011, EN 55022, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27
Dimensioni (B x H x P)
107,5 x 90 x 72 (6 unità passo) mm
Montaggio
Guida omega IEC/EN 60715, 35 mm o montaggio a vite con basi di fissaggio ZB4-101-GF1 (accessori)
Rigido
0,2 - 4 (AWG 22 - 12) mm2
Flessibile con puntalino
0,2 - 2,5 (AWG 22 - 12) mm2
Cacciavite a taglio
0.8 x 3.5 mm
Max. forza di serraggio
0.6 Nm
Temperatura ambiente di servizio
secondo IEC 60068-2-1, -25 - +55 °C
Condensa
Eliminazione della condensa con misure idonee
Display LCD (leggibile con sicurezza)
0 - 55 °C
Stoccaggio [ϑ]
secondo IEC 60068-2-1, -2, -14
-40 - +70 °C
umidità dell'aria relativa
nach IEC 60068-2-30, IEC 60068-2-78
5 - 95 %
Pressione atmosferica (esercizio)
795 - 1080 hPa
Condizioni ambientali meccaniche
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
IP20
vibrazioni
secondo IEC/EN 60068-2-6
ampiezza costante 0.15 mm: 10 - 57
accelerazione costante 2 g: 57 - 150 Hz
Resistenza agli urti (IEC/EN 60068-2-27) semionda 15 g/11 ms
18 Urti
Caduta (IEC/EN 60068-2-31) [Altezza di caduta]
50 mm
Caduta libera, imballato (IEC/EN 60068-2-32)
1 m
Posizione di montaggio
verticale
Compatibilità elettromagnetica (EMC)
Categoria di sovratensione/grado di inquinamento
III/2
Scarica elettrostatica (ESD)Norma applicata
secondo IEC EN 61000-4-2
Scarica elettrostatica (ESD)Scarico dell'aria
8 kV
Scarica elettrostatica (ESD)Scarica dei contatti
6 kV
campi elettromagnetici (RFI), aIEC EN 61000-4-3
0.8 - 1.0 GHz: 10
1.4 - 2 GHz: 3
2.0 - 2.7 GHz: 1 V/m
Soppressione radiodisturbo
EN 55011 classe B
Impulsi Burst
secondo IEC/EN 61000-4-4 kV
impulsi ad alta energia (surge)
secondo IEC/EN 61000-4-5
1 kV (cavi di alimentazione simmetrici)
Ammisione a IEC EN 61000-4-6
10 V
Misurazione della distanza di isolamento in aria
EN 50178, UL 508, CSA C22.2, No. 142
Prova di isolamento
EN 50178

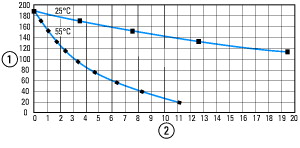

Memorizzazione transitoria dell'orologio calendario
Memorizzazione transitoria dell'orologio calendario
① Tempo tampone (ore) a supercondensatore completamente carico
② durata d'esercizio (anni)
Precisione dell'orologio calendario rispetto agli ingressi
Tip. ± 2 (± 0,2 h⁄anno) s/giorno
in base alla temperatura ambiente sono possibili oscillazioni fino a ± 5 s/giorno (± 0.5 h⁄anno)
Esattezza di ripetizione del temporizzatore
Precisione del temporizzatore (dal valore)
± 0.02 %
RisoluzioneCampo "S"
5 ms
RisoluzioneCampo "M:S"
1 s
RisoluzioneCampo "H:M"
1 min
Cicli di scrittura della memoria di rimanenza
10000000 (10¹⁰) (cicli di lettura-⁄scrittura)
Tensione nominale d'impiego [Ue]
24 DC (-15/+20%) V
Campo ammesso [Ue]
20.4 - 28.8 V DC
Ondulazione residua
≦ 5 %
Siemens MPI (opzionale)
Sì
Corrente di ingresso
140 mA a Ue
Interruzioni di tensione
≤ secondo IEC/EN 61131-2
≤ 20 ms
Dissipazione [P]
tip. 3.4 W
Ingressi digitali 24 V DC
Ingressi configurabili come ingressi analogici
4 (I7, I8, I11, I12)
Indicazione di stato
LCD-Display
Separazione galvanica
verso tensione di alimentazione: no
tra uno e l'altro: no
verso le uscite: sì
verso interfaccia/scheda di memoria: no
verso easyLink: no
verso easyNet: sì
Tensione nominale d'impiego [Ue]
24 V DC
Tensione di ingresso
Stato 0: ≦ 5 (I1 - I6, I9, I10, ≦ 8 (I7, I8, I11, I12)
Stato 1: ≧ 15 (I1 - I6, I9, I10), ≧ 8 (I7, I8, I11, I12) V DC
Corrente di ingresso nello stato 1
I1 - I6, I9, I10: 3.3 (a 24 V DC)
I7, I8, I11, I12: 2.2 (a 24 V DC) mA
Tempo di ritardo
20 (0 -> 1/1 -> 0, soppressione rimbalzi ON)
tip. 0.025 (0 -> 1/1 -> 0, soppressione rimbalzi OFF, I1 - I4)
tip. 0.25 (0 -> 1/1 -> 0, soppressione rimbalzi OFF, I5, I6, I9, I10)
tip. 0.15 (0 -> 1/1 -> 0, soppressione rimbalzi OFF, I7, I8, I11, I12) ms
Lunghezza linea
100 (non schermata) m
Contatore di frequenzaNumero
4 (I1, I2, I3, I4)
Contatore di frequenzaFrequenza di conteggio
≦ 5 kHz
Contatore di frequenzaForma dell'impulso
rettangolare
Contatore di frequenzaRapporto impulso/pausa
1:1
Contatore di frequenzaLunghezza linea
≦ 20 (schermato) m
Contatore incrementaleNumero ingressi di conteggio
2 (I1 + I2, I3 + I4)
Contatore incrementaleFrequenza di conteggio
≦ 3 kHz
Contatore incrementaleForma dell'impulso
rettangolare
Contatore incrementaleSfasamento segnale
90°
Contatore incrementaleRapporto impulso/pausa
1:1
Ingressi contatore rapidiNumero
4 (I1, I2, I3, I4)
Ingressi contatore rapidiLunghezza linea
≦ 20 (schermato) m
Ingressi contatore rapidiFrequenza di conteggio
≦ 5 kHz
Ingressi contatore rapidiForma dell'impulso
rettangolare
Ingressi contatore rapidiRapporto impulso/pausa
1:1
Ingressi digitali 24 V AC
Indicazione di stato
LCD-Display
Numero
4 (I7, I8, I11, I12)
Separazione galvanica
verso tensione di alimentazione: no
tra uno e l'altro: no
verso le uscite: sì
verso interfaccia/scheda di memoria: no
verso easyLink: no
verso easyNet: sì
Tipo di ingresso
Tensione continua
Campo di segnale
0 - 10 V DC
Risoluzione
0.01 V analogico
0.01 V digitale
10 Bit (valore 0 - 1023)
Impedenza d'ingresso
11.2 kΩ
Precisione del valore realedue dispositivi dalla serie
± 3 %
Precisione del valore realein un singolo apparecchio
±2, (I7, I8, I11, I12) ±0,12 V %
Tempo di conversione analogico/digitale
ogni ciclo CPU ms
Corrente di ingresso
< 1 mA
Lunghezza linea
≦ 30, schermata m
Collegamento in parallelo delle uscite per l'aumento di potenza
Non ammesso
Protezione di un relè di uscita
Interruttore automatico modulare B16 o fusibile 8 A (T)
Separazione galvanica
rispetto alla tensione di alimentazione: sì
verso gli ingressi: sì
tra uno e l'altro: sì
verso interfaccia: sì
verso easyLink: sì
verso easyNet: sì
Sezionamento sicuro secondo EN 50178: 300 V AC
Isolamento di base: 600 V AC
Durata meccanica [Cicli]
10 x 106
Contatti relèCorrente convenzionale termica (10 A UL)
8 A
Contatti relèRaccomandato per carico 12 V AC/DC
> 500 mA
Contatti relèResistente al corto circuito cos ϕ = 1, caratteristica B16 a 600 A
16 A
Contatti relèResistente al corto circuito cos ϕ = 0.5 - 0.7; caratteristica B16 a 900 A
16 A
Contatti relèTensione nominale di tenuta ad impulso Uimpcontatto-bobina
6 kV
Contatti relèTensione nominale di impiego [Ue]
250 V AC
Tensione nominale di isolamento [Ui]
250 V AC
Sezionamento sicuro secondo EN 50178
300 fra bobina e contatto
300 tra due contatti V AC
Potere di chiusuraAC-15, 250 V AC, 3A (600 man/h) [Cicli]
300000
Potere di chiusuraDC-13, L/R ≦ 150 ms, 24 V DC, 1 A (500 S/h) [Cicli]
200000
Potere di aperturaAC-15, 250 V AC, 3 A (600 Man/h) [Cicli]
300000
Potere di aperturaDC-13, L/R ≦ 150 ms, 24 V DC, 1 A (500 S/h) [Cicli]
200000
Carico lampada a filamento1000 W a 230/240 V AC [Cicli]
25000
Carico lampada a filamento500 W a 115/120 V AC [Cicli]
25000
Carico lampada al neonCarico lampada al neon 10 x 58 W a 230/240 V ACcon alimentatore elettrico [Cicli]
25000
Carico lampada al neonCarico lampada al neon 10 x 58 W a 230/240 V ACnon compensato [Cicli]
25000
Carico lampada al neonCarico lampada al neon 1 x 58 W a 230/240 V AC con compensazione convenzionale [Cicli]
25000
Frequenza di commutazioneDurata meccanica
10 x 106
Frequenza di commutazioneFrequenza di commutazione
10 Hz
Frequenza di commutazioneCarico ohmico/lampada
2 Hz
Frequenza di commutazioneCarico induttivo
0.5 Hz
UL/CSACorrente ininterrotta a 240 V AC
10 A
UL/CSACorrente ininterrotta a 24 V DC
8 A
UL/CSAACControl Circuit Rating Codes (categoria di impiego)
B 300 Light Pilot Duty
UL/CSAACMassima tensione nominale di impiego
300 V AC
UL/CSAACmax. corrente termica ininterrotta cos ϕ = 1 con B 300
5 A
UL/CSAACmax. potenza apparente di inserzione/disinserzione (Make/Break) cos ϕ = 1 con B 300
3600/360 VA
UL/CSADCControl Circuit Rating Codes (categoria di impiego)
R 300 Light Pilot Duty
UL/CSADCMassima tensione nominale di impiego
300 V DC
UL/CSADCMassima corrente termica ininterrotta con R 300
1 A
UL/CSADCMassima potenza apparente di inserzione/disinserzione (Make/Break) con R 300
28/28 VA
Tensione di alimentazione UAux
Velocità di trasferimento dati/distanza
1000 Kbit/s, 6 m
500 kBit/s, 25 m
250 kBit/s, 40 m
125 Kbit/s, 300 m
50 Kbit/s, 300 m
20 Kbit/s, 700 m
10 kBit/s, 1000 m
Lunghezze a partire da 40 m sono possibili solo con cavi con sezione rinforzata e con adattatore terminale.
Separazione galvanica
rispetto alla tensione di alimentazione POW: sì
verso gli ingressi: sì
verso le uscite: sì
verso easyLink: sì
verso interfaccia: sì
Terminazione bus (primo e ultimo utente)
Sì
Tecnica di collegamento
RJ45, a 8 poli
Sezione conduttori
Fino a 1000 m, < 16 mΩ/m: 1,5 (AWG: 16)
Fino a 600 m, < 26 mΩ/m: 0,75 - 0,8 (AWG: 18)
Fino a 600 m, < 26 mΩ/m: 0,5 - 0,6 (AWG: 20, 19)
Fino a 400 m, < 40 mΩ/m: 0,34 - 0,5 (AWG: 22, 21, 20)
Fino a 250 m, < 60 mΩ/m: 0,25 - 0,34 (AWG: 23, 22)
Fino a 175 m, < 70 mΩ/m: 0,13 (AWG: 26)
Fino a 40 m, < 140 mΩ/m: 1,5 (AWG: 16)
