> >>+NZM4-4-XT 266722 ELECTRIC Sganciatore guasto verso terra, 4p
Prodotto precedente Prodotto successivo

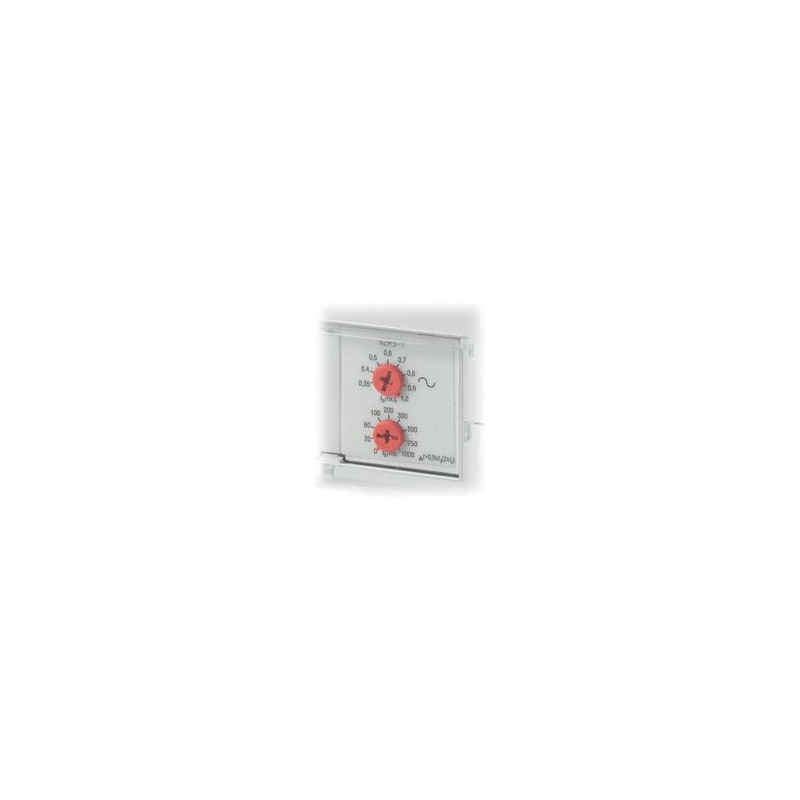

+NZM4-4-XT 266722 EATON ELECTRIC Sganciatore guasto verso terra, 4p Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

+NZM4-4-XT 266722 EATON ELECTRIC Sganciatore guasto verso terra, 4p

+NZM4-4-XT

266722

EATON-MOELLER

Sganciatore guasto verso terra, 4p. Vendibile solo assemblato.

Sganciatore guasto verso terra, 4p

Maggiori dettagli


apparecchi elettrici a bassa tensione > interruttore differenziale per correnti residue

Accessori NZM

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo è ristretto. Per favore chiedete noi un preventivo per controllare se ci sono unità disponibili o offrono un prodotto alternativo.

Vai al prodotto alternativo: NZM4-4-XKVI2P 180020

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Sganciatore guasto verso terra, 4p
L'accessorio opzionale per gli interruttori automatici di potenza della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Nota: non approvato UL/CSA. Indipendente dalla rete e dalla tensione ausiliaria. Ig = 0,35-0.4-0.5-0.6-0.7-0.8-0.9-1.0xIn, tg = 0-20-60-100-200-300-500-750-1000ms. Impiegabile soltanto in combinazione con interruttori automatici di potenza con sganciatori elettronici. Non impiegabile con interruttori automatici di potenza per la protezione motore NZM..-ME. In caso di guasto per cortocircuito verso terra, visualizzazione nel modulo opzionale di comunicazione DMI. Utilizzabile per: NZM4-4, N4-4

Programma di fornitura

Assortimento
Accessori
accessori
Sganciatore di tensione
accessori
Sganciatori guasto verso terra
Norma/Approvazione
IEC
Grandezza
NZM4
Descrizione
Non approvato UL/CSA
Indipendente dalla rete e dalla tensione ausiliaria
Ig = 0,35 - 0,4 - 0,5 - 0,6 - 0,7 - 0,8 - 0,9 - 1,0 xIn
tg= 0 - 20 - 60 - 100 - 200 - 300 - 500 - 750 - 1000 ms
utilizzo con
utilizzo con
NZM4-4
Note

Impiegabile soltanto in combinazione con interruttori automatici di potenza con sganciatori elettronici.

Non impiegabile con interruttori automatici di potenza per la protezione motore NZM…‐ME…

In caso di guasto per cortocircuito verso terra, visualizzazione nel modulo opzionale di comunicazione DMI.

Verifiche di progetto secondo IEC/EN 61439

Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Interruttore differenziale per correnti residue (EC001021)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Azionamento corrente di guasto per interruttore di potenza (ecl@ss13-27-37-04-11 [AKF009018])
Tensione di alimentazione pilota nominale per AC 50 Hz
0 - 0 V
Tensione di alimentazione pilota nominale per AC 60 Hz
0 - 0 V
Tensione di alimentazione pilota nominale per DC
0 - 0 V
Corrente di guasto nominale
630 - 1600 A
Max. ritardo all’eccitazione
1000 ms
Tempo di ritardo regolabile
Si
Max. tensione d’esercizio nominale Ue
690 V

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
+NZM4-4-XT 266722 IT_266722.pdf 110 Kbytes +NZM4-4-XT 266722 IT_266722.pdf
