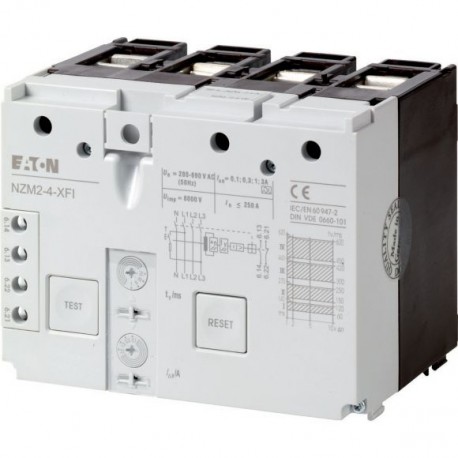

NZM2-4-XFI 292344 EATON ELECTRIC Modulo di protezione differenziale, 0,1-3A, 4p
NZM2-4-XFI
292344
EATON-MOELLER
Modulo di protezione differenziale, 0,1-3A, 4p
apparecchi elettrici a bassa tensione > interruttore differenziale per correnti residue
Accessori NZM
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Modulo di protezione differenziale, 0,1-3A, 4p
L'accessorio opzionale per gli interruttori automatici di potenza della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Note: secondo IEC/EN 60947-2 non approvato UL/CSA. Idoneo per l'uso in sistemi trifase e monofase. Sensibile alla corrente ad impulsi secondo il principio di massima corrente ammessa. per interruttori automatici di potenza a 4 poli NZM2-4 e sezionatori di potenza N2-4. Non dipendenti dalla tensione di rete Ue = 280 – 690V 50/60 Hz. Contatti ausiliari (1s, 1 contatto NC integrato) sono resettati tramite il testo di reset. Non in combinazione con il sistema semiestraibile a connettore, custodia in materiale isolante o kit per interruttore generale per montaggio laterale con squadretta di fissaggio. Il potere di cortocircuito nominale estremo viene determinato dagli NZ2 montati. Utilizzando un sezionatore di potenza N2 dal fusibile a monte utilizzato. Vedi Dati tecnici. Utilizzabile per NZM2-4, N2-4
Programma di fornitura
Assortimento
Accessori
accessori
Modulo di protezione differenziale
accessori
modulo di protezione differenziale
Norma/Approvazione
IEC
Grandezza
NZM2
Descrizione
Moduli di protezione differenziale secondo IEC/EN 60947-2
Non approvato UL/CSA
Idoneo per l'uso in sistemi trifase e monofase.
sensibile a corrente impulsiva secondo il principio di massima corrente ammessa
Per interruttori automatici di potenza NZM2-4 e sezionatori di potenza N2-4 a 4 poli
A seconda della tensione di alimentazione Ue = 280 – 690 V 50 Hz
Non approvato UL/CSA
Idoneo per l'uso in sistemi trifase e monofase.
sensibile a corrente impulsiva secondo il principio di massima corrente ammessa
Per interruttori automatici di potenza NZM2-4 e sezionatori di potenza N2-4 a 4 poli
A seconda della tensione di alimentazione Ue = 280 – 690 V 50 Hz
utilizzo con
utilizzo con
NZM2-4
N2-4
N2-4
Numero di poli
a 4 polo
Note
I contatti ausiliari (1 contatto NA, 1 contatto NC integrati) sono resettati tramite il tasto di reset.
Non in combinazione con sistema semiestraibile a connettore, custodia in materiale isolante o kit per interruttore generale per installazione laterale con squadretta di fissaggio.
Il potere di corto circuito nominale estremo viene determinato dagli NZM2 montati.
Utilizzando un sezionatore di potenza N2 dal fusibile a monte utilizzato ￫ Dati tecnici.
Dati tecnici
Elettrico
Conformità alle norme
IEC/EN 60947-2
IEC/EN 60947-2 Allegato B
IEC/EN 60947-2 Allegato B
Sensibilità
sensibile a corrente impulsiva secondo il principio di massima corrente ammessa (tipo A)
Tensione di esercizio min. [Ue]per la determinazione di correnti di guasto di tipo A/AC
indipendente dalla tensione di rete
Idoneità all'utilizzo
nei sistemi monofase e trifase
Tensione nominale d'impiego [Ue]
280…690 V AC
Frequenza nominale [f]
50 Hz
Numero di poli
A 4 poli
Ambito di corrente nominale [In]
15…250 A
Correnti nominali di guasto [IΔn]
0.1…0.3…1…3 A
Campo di rilevamento della corrente differenziale
50 Hz
Potere d'interruzione e potere di chiusura sotto cortocircuito per errore di misurazione [IΔm]
= ICUA
Resistenza agli urti (IEC 60068-2-27)
20 (semionda 20 ms)
Durata, meccanica (di cui il 50 % con corrente di guasto) [Cicli]
≧ 2 000
Meccanico
Misura di montaggio calotta
96 mm
Montaggio
sotto
Posizione di montaggio
Verticale e ruotato di 90° in ogni direzione
Alimentazione
A scelta
Grado di protezione
Nel campo degli elementi di comando: IP20
Temperatura ambiente
-25 - +70
Piombabilità
sì, manopole di regolazione
Sezioni di collegamentoflessibile senza puntalino
wie NZM2 Standardanschluss mm2
Sezioni di collegamentoflessibile con puntalino
come collegamento standard NZM2 mm2
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 9.0
Low-voltage industrial components (EG000017) / Interruttore differenziale per correnti residue (EC001021)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Azionamento corrente di guasto per interruttore di potenza (ecl@ss13-27-37-04-11 [AKF009018])
Tensione di alimentazione pilota nominale per AC 50 Hz
280 - 690 V
Tensione di alimentazione pilota nominale per AC 60 Hz
0 - 0 V
Tensione di alimentazione pilota nominale per DC
0 - 0 V
Corrente di guasto nominale
0.1 - 3 A
Max. ritardo all’eccitazione
100 ms
Tempo di ritardo regolabile
Si
Max. tensione d’esercizio nominale Ue
690 V
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| NZM2-4-XFI 292344 IT_292344.pdf | 113 Kbytes |
 |
