> >>M22-DDLF-WS-X1/X0 284816 M22-DDLF-WS-X1-X0Q ELECTRIC Pulsante doppio, +indicatore luminoso, piatto, bi..
Prodotto precedente Prodotto successivo

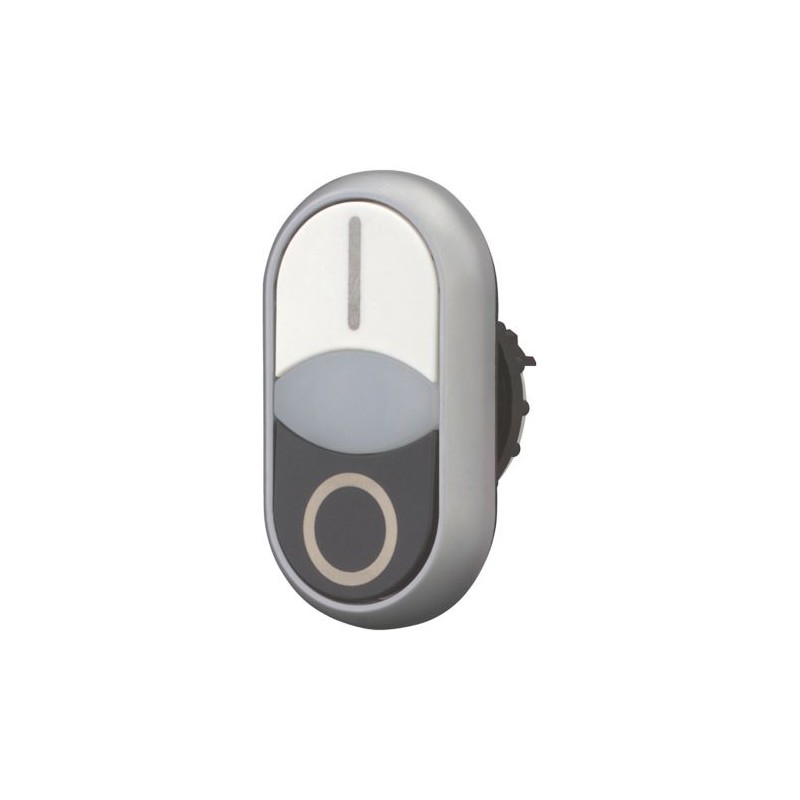

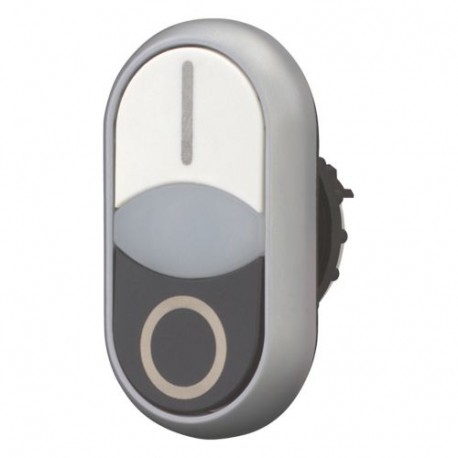

M22-DDLF-WS-X1/X0 284816 M22-DDLF-WS-X1-X0Q EATON ELECTRIC Pulsante doppio, +indicatore luminoso, piatto, bi.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-DDLF-WS-X1/X0 284816 M22-DDLF-WS-X1-X0Q EATON ELECTRIC Pulsante doppio, +indicatore luminoso, piatto, bi..

M22-DDLF-WS-X1/X0

284816

M22-DDLF-WS-X1-X0Q

EATON-MOELLER

5

Pulsante doppio, +indicatore luminoso, piatto, bianco I, bianco, nero 0

Doppio pulsante + spia luminosa 22 mm Flush White I Bianco

Maggiori dettagli


apparecchi elettrici a bassa tensione > Pulsante da quadro

Ausili di controllo e segnalazione

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $76.92
Prezzo unitario: $15.38

Quantità Prezzo
5+$15.38
10+$13.47
15+$12.52
20+$11.98
25+$11.80
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Dettagli

▲


Pulsante doppio, +indicatore luminoso, piatto, bianco I, bianco, nero 0
pulsante doppio, Assortimento: RMQ-Titan, Apparecchio singolo, Forma costruttiva: Tasti e indicatori luminosi annegati, ad impulso, Descrizione: Lente bianca, capsula: bianco, nero, Capsula con dicitura, Grado di protezione: IP66, Anello frontale colore titanio, Collegamento a SmartWire-DT: sì, con collegamenti SWD-RMQ, Dimensioni frontali: 29,7 x 54,7, Conformità alle norme: IEC/EN 60947, VDE 0660

Programma di fornitura

Assortimento
RMQ-Titan
Funzione di base
Pulsanti doppi
Diametro foro di montaggio [⌀]
22.5 mm
Apparecchio singolo/apparecchio completo
Apparecchio singolo
Forma costruttiva
Tasti e indicatori luminosi annegati
ad impulso
Descrizione
Lente bianca
Capsula
capsula
bianco, nero
capsula
1160SPC-27
con dicitura
Grado di protezione
IP66
Anello frontale
Anello frontale colore titanio
Collegamento a SmartWire-DT
sì
con collegamenti SWD-RMQ

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947
VDE 0660
Durata meccanica [Manovre]
>0.2 x 106
Frequenza di manovra [man/h]
≦ 3600
Forza di azionamento
≦ 5 NET
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Grado di protezione
IP66
Temperatura ambientea giorno
-25 - +70 °C
Temperatura ambienteStoccaggio
-40 - +80 °C
Posizione di montaggio
facoltativa
Resistenza agli urti
30
Durata dell'urto 11 ms
semionda
secondo IEC 60068-2-27 g
Omologazioni navali
DNV
GL
LR
0000SPC-1830000SPC-1800000SPC-179

Installazione interna e protetta in esterni

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
su richiesta
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

apparecchi elettrici a bassa tensione (EG000017) / elemento frontale per pulsante (EC000221)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Unitó Di Comando E Segnalazione / Elemento frontale per pulsante ([email protected] [AKF028014])
colore del pulsante
altri
numero di punti di comando
2
forma della lente
tondo
diametro del foro
22.5 mm
larghezza dell’apertura
0 mm
altezza dell’apertura
0 mm
forma del pulsante
piatto
illuminabile
sì
con copertura protettiva
no
etichettato
sì
funzione di commutazione con bloccaggio a scatto
no
tattile
sì
con anello frontale
sì
materiale dell’anello frontale
plastica
colore dell'anello frontale
cromo
grado di protezione (IP), lato frontale
IP66
tipo di protezione NEMA, lato frontale
4X

Approvazioni

Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking
North America Certification
Request filed for UL and CSA
Degree of Protection
UL/CSA Type 3R, 4X, 12, 13

Dimensioni

116X194
116X107

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 23 Mbytes
M22-DDLF-WS-X1/X0 M22-DDLF-WS-X1-X0Q 284816 IT_284816.pdf 378 Kbytes M22-DDLF-WS-X1/X0 M22-DDLF-WS-X1-X0Q 284816 IT_284816.pdf
