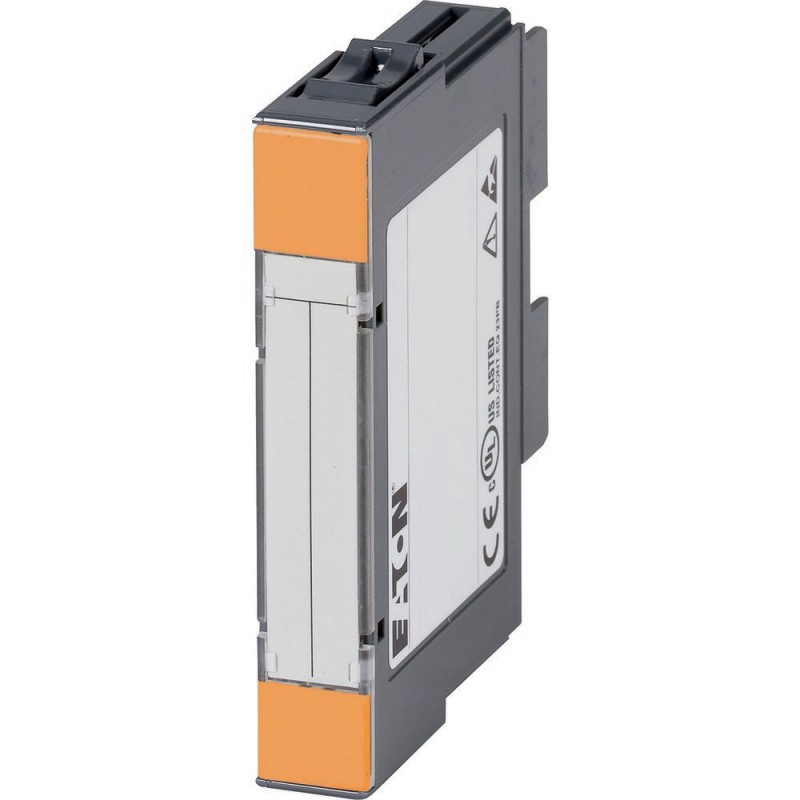

XN-2DO-R-NO 140062 EATON MOELLER Modulo di uscita digitale XI/ON, 24VDC, 2DO(relè), commutatore Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

XN-2DO-R-NO 140062 EATON MOELLER Modulo di uscita digitale XI/ON, 24VDC, 2DO(relè), commutatore

XN-2DO-R-NO

140062

EATON - MOELLER

Disponibile

Invio oggi

Modulo di uscita digitale XI/ON, 24VDC, 2DO(relè), commutatore

Maggiori dettagli


Controllori Programmabili Plcs

EC4E e XI / ON Remote sistema O / - EATON - MOELLER

Espansione / uscita Input - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

QuantitàPrezzo
1+$50.44
6+$46.24
11+$45.26
16+$44.73
22+$44.37
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
Funzione
  I/O Modulo XI/ON
Funzione
  Modulo su piastra XN
Descrizione breve
  2 contatto NA
230 V AC/30 V DC
utilizzo con
  XN-S4T-SBBS
XN-S4T-SBBS
XN-S4S-SBBS
XN-S4T-SBCS
Dati tecnici
Generalità
Conformità alle norme
  EN 61000-6-2
EN 61000-6-4
EN 61131-2
Sezionamento di potenziale
  sì, attraverso fotoaccoppiatore
Temperatura ambiente

Temperatura ambiente, in esercizio
 °C0 - +55
Magazzinaggio, trasporto
ϑ°C-25 - +85
Umidità dell'aria relativa

umidità relativa
  5 - 95 % (interno), livello RH-2, nessuna condensazione (ad una temperatura di magazzinaggio di 45°C)
Condizioni ambientali meccaniche

Grado di protezione
  IP20
Gas nocivo
 ppmSO2: 10 (umidità rel. < 75 %, nessuna condensazione)
H2S: 1.0 (umidità rel. < 75 %, nessuna condensazione)
Resistenza alle vibrazioni, condizioni operative
  secondo IEC/EN 60068-2-6
Resistenza agli urti
 gsecondo IEC 60068-2-27
Resistenza continuata agli urti (IEC/EN 60068-2-29)
  secondo IEC/EN 60068-2-29
Ribaltamento e rovesciamento
  secondo IEC 60068-2-31, caduta libera secondo IEC 60068-2-32
Compatibilità elettromagnetica (EMC)

ESD
 kVEN 61100-4-2
Campi elettromagnetici
 V/mEN 61100-4-2
Burst
  EN 61100-4-4
Surge
  EN 61100-4-5
Ammissione
 VEN 61100-4-6
Emissione di disturbi (irradiata, ad alta frequenza)
 dBEN 55016-2-3
Variazioni di tensione/Interruzioni di tensione
  EN 61131-2
Prova di tipo (Type Test)
  secondo EN 61131-2
Omologazioni
  CE, cULus
Altri dati tecnici (catalogo sfogliabile)

Moduli di ingresso analogici
Tensione nominale attraverso morsetto di alimentazione
UL 24VDC
Assorbimento corrente nominale da morsetto di alimentazione
ILmA20
Assorbimento corrente nominale da bus di modulo
IMBmA28
Sensori collegabili
  carichi ohmici
carichi induttivi
carichi lampada
Moduli di base

senza collegamento C
  a 4 conduttori
XN-S4x-SBBS
Moduli di uscita analogici
Tensione nominale attraverso morsetto di alimentazione
UL 24VDC
Assorbimento corrente nominale da morsetto di alimentazione
ILmA20
Assorbimento corrente nominale da bus di modulo
IMBmA28
Moduli di base

senza collegamento C
  a 4 conduttori
XN-S4x-SBBS
Moduli di uscita digitali
Tensione nominale attraverso morsetto di alimentazione
UL 24VDC
Assorbimento corrente nominale da morsetto di alimentazione (con corrente di carico = 0 mA)
ILmA20
Assorbimento corrente nominale da bus di modulo
IMBmA28
Dissipazione
PWtip. 1
sono collegabili
  carichi ohmici
carichi induttivi
carichi lampada
Moduli di base

con collegamento C
  a 4 conduttori
XN-S4x-SBCS
Ingressi digitali
Tensione nominale attraverso morsetto di alimentazione
UL 24VDC
Assorbimento corrente nominale da morsetto di alimentazione
ILmA20
Assorbimento corrente nominale da bus di modulo
IMBmA28
Tensione di prova isolamento
UiV AC1780
Moduli di base

senza collegamento C
  a 4 conduttori
XN-S4x-SBBS
con collegamento C
  a 4 conduttori
XN-S4x-SBCS
Moduli relè
Tipo di contatto
  2 contatti NA
Tensione nominale attraverso morsetto di alimentazione
UL 24VDC
Assorbimento corrente nominale da morsetto di alimentazione
ILmA20
Assorbimento corrente nominale da bus di modulo
IMBmA28
Tensione di prova isolamento
UiV AC1500, 500
Dissipazione
PWtip. 1
sono collegabili
  carichi ohmici
carichi induttivi
carichi lampada
Tensione di carico nominale
  230 V AC/30 V DC
Corrente d'uscita per canale/230 V AC

corrente continuativa massima
 mA2000
corrente continuativa massima carico ohmico
  5A
Corrente di carico minima
 mA100 mA a 12 V DC
Fattore di contemporaneità
g%100
Durata a 230 V AC
 Manovre
a 5 A
Ciclix 106> 0.1
a 0.5 A
Ciclix 106> 1
Moduli di base

senza collegamento C
  a 4 conduttori
XN-S4x-SBBS
con collegamento C
  a 4 conduttori
XN-S4x-SBCS
Modulo di alimentazione
Tensione nominale attraverso morsetto di alimentazione
UL 24VDC
Assorbimento corrente nominale da morsetto di alimentazione
ILmA20
Assorbimento corrente nominale da bus di modulo
IMBmA28
Dissipazione
PW1
Modulo contatore
Tensione nominale attraverso morsetto di alimentazione
UL 24VDC
Assorbimento corrente nominale da morsetto di alimentazione
ILmA20
Assorbimento corrente nominale da bus di modulo
IMBmA28
Interfaccia
Tensione nominale attraverso morsetto di alimentazione
UL 24VDC
Assorbimento corrente nominale da morsetto di alimentazione
ILmA20
Assorbimento corrente nominale da bus di modulo
IMBmA28
Dissipazione
PWtip. 1
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione
InA0
Dissipazione per polo, in funzione della corrente
PvidW0
Dissipazione dell'apparecchio, in funzione della corrente
PvidW0
Dissipazione statica, indipendente dalla corrente
PvsW1
Potere di dissipazione
PveW0
Temperatura ambiente di servizio min.
 °C0
Temperatura ambiente di servizio max.
 °C55
Grado di protezione
  IP20
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Supply voltage AC 50 Hz
 V0 - 0
Supply voltage AC 60 Hz
 V0 - 0
Supply voltage DC
 V18 - 30
Voltage type of supply voltage
  DC
Number of digital inputs
  0
Number of digital outputs
  2
Digital inputs configurable
  No
Digital outputs configurable
  No
Input current at signal 1
 mA0
Permitted voltage at input
 V0 - 0
Type of voltage (input voltage)
  AC/DC
Type of digital output
  Relay
Output current
 A5
Permitted voltage at output
 V0 - 250
Type of output voltage
  AC/DC
Short-circuit protection, outputs available
  No
Number of HW-interfaces industrial Ethernet
  0
Number of HW-interfaces PROFINET
  0
Number of HW-interfaces RS-232
  0
Number of HW-interfaces RS-422
  0
Number of HW-interfaces RS-485
  0
Number of HW-interfaces serial TTY
  0
Number of HW-interfaces parallel
  0
Number of HW-interfaces Wireless
  0
Number of HW-interfaces other
  1
With optical interface
  No
Supporting protocol for TCP/IP
  No
Supporting protocol for PROFIBUS
  Yes
Supporting protocol for CAN
  Yes
Supporting protocol for INTERBUS
  No
Supporting protocol for ASI
  No
Supporting protocol for KNX
  No
Supporting protocol for MODBUS
  No
Supporting protocol for Data-Highway
  No
Supporting protocol for DeviceNet
  Yes
Supporting protocol for SUCONET
  No
Supporting protocol for LON
  No
Supporting protocol for PROFINET IO
  No
Supporting protocol for PROFINET CBA
  No
Supporting protocol for SERCOS
  No
Supporting protocol for Foundation Fieldbus
  No
Supporting protocol for EtherNet/IP
  No
Supporting protocol for AS-Interface Safety at Work
  No
Supporting protocol for DeviceNet Safety
  No
Supporting protocol for INTERBUS-Safety
  No
Supporting protocol for PROFIsafe
  No
Supporting protocol for SafetyBUS p
  No
Supporting protocol for other bus systems
  Yes
Radio standard Bluetooth
  No
Radio standard WLAN 802.11
  No
Radio standard GPRS
  No
Radio standard GSM
  No
Radio standard UMTS
  No
IO link master
  No
System accessory
  Yes
Degree of protection (IP)
  IP20
Type of electric connection
  Plug-in connection
Time delay at signal exchange
 ms0 - 0
Fieldbus connection over separate bus coupler possible
  Yes
Rail mounting possible
  Yes
Wall mounting/direct mounting
  No
Front build in possible
  No
Rack-assembly possible
  No
Suitable for safety functions
  No
Category according to EN 954-1
  None
SIL according to IEC 61508
  None
Performance level acc. to EN ISO 13849-1
  None
Appendant operation agent (Ex ia)
  No
Appendant operation agent (Ex ib)
  No
Explosion safety category for gas
  None
Explosion safety category for dust
  None
Width
 mm12.6
Height
 mm74.1
Depth
 mm55.4
Approvazioni
Product Standards  UL 508; CSA-C22.2 No. 142; IEC/EN 6113-2; CE marking
UL File No.  E205091
UL Category Control No.  NRAQ, NRAQ7
CSA File No.  UL report applies to both US and Canada
CSA Class No.  2252-01, 2252-81
North America Certification  UL recognized, certified by UL for use in Canada
Specially designed for North America  No
Current Limiting Circuit-Breaker  No
Degree of Protection  IEC: IP20, UL/CSA Type: -
Dimensioni
Dati CAD
Ulteriori informazioni sul prodotto (link)
MN05002010Z Manuale Moduli digitali XI/ON; moduli di alimentazione



Datasheet - PDF

Recensioni: (0)

Nessun commento per il momento.

Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
  Captcha
  Inserisci recensione
Hai dubbi con l'acquisto?

Se avete domande di acquisto, è possibile visitare i seguenti link o e-mail

Attendere





* Campi obbligatori
