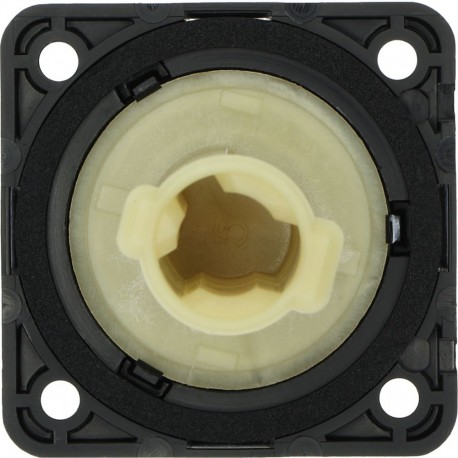

DE-T0 093487 0001456545 EATON ELECTRIC Azionamento a giunto
DE-T0
093487
0001456545
EATON-MOELLER
Azionamento a giunto
apparecchi elettrici a bassa tensione > Maniglia di chiusura porte per quadri
Sezionatori e interruttori a camme
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Azionamento a giunto
Accessori per commutatori a camme T/sezionatori di potenza P secondo IEC/EN60947-3, forme costruttive generali: custodia sporgente in materiale isolante, da incasso, da incasso a fissaggio centrale, a comando rinviato da incasso nei sistemi di distribuzione (IVS). a comando rinviato. I potenti, robusti e compatti commutatori a camme T trovano impiego nell'industria, nel settore dell'artigianato e della tecnica edilizia. È disponibile una vasta gamma di circuiti standard che può essere ampliata con circuiti customizzati. Qui le possibilità sono quasi infinite. Una vasta gamma di accessori completa la gamma degli interruttori, per un numero pressoché illimitato di applicazioni. Tutti gli interruttori sono dotati di contatti a doppia interruzione.
Programma di fornitura
Funzione di base
confezioni di montaggio
Funzione
azionamento a giunto
per la trasformazione di un interruttore da incasso in interruttore a comando rinviato
utilizzo con
T0-…/XZ
T3-…/XZ
T3-…/XZ
Informazioni sull'entità della fornitura
con asse ad innesto
Note
Parte di ricambio per T0…/Z, T3…/Z, P1…/Z
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+50 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 9.0
Low-voltage industrial components (EG000017) / Maniglia di chiusura porte per quadri (EC000230)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Azionamento manuale per unitÓ di comando (ecl@ss13-27-37-04-15 [AKF013019])
Con prolungamento d'asse
No
Con bloccaggio porta
No
Bloccabile
No
Con maniglia rossa/gialla
No
Tipo di protezione (NEMA)
Altro
Approvazioni
North America Certification
UL/CSA certification not required
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SAFE SWITCHING EN.pdf | 928 Kbytes |
|
| DE-T0 0001456545 093487 IT_093487.pdf | 109 Kbytes |
|
