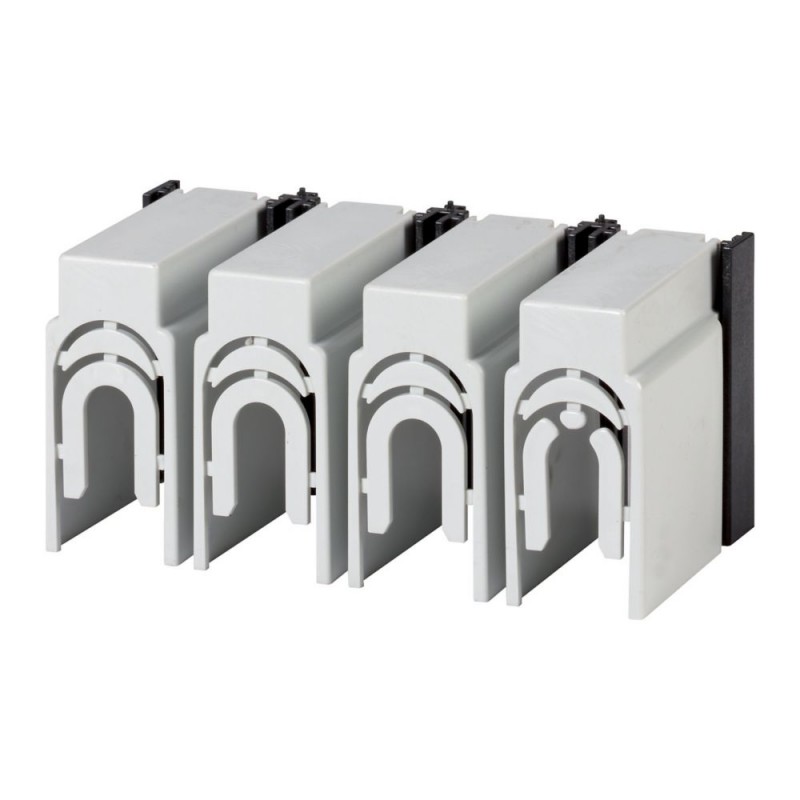

NZM2-4-XKSAE 119870 0004359069 EATON ELECTRIC Coperchio, 4p, per capicorda, grandezza 2
NZM2-4-XKSAE
119870
0004359069
EATON-MOELLER
Coperchio, 4p, per capicorda, grandezza 2
coperchio, 4P, per terminale portubile, NZM2
apparecchi elettrici a bassa tensione > Piastra di separazione di fase per interruttore di potenza
Accessori NZM
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Coperchio, 4p, per capicorda, grandezza 2
L'accessorio opzionale per gli interruttori automatici di potenza della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Note: il codice comprende parti per un lato interruttore in alto o in basso per interruttori a 3 o 4 poli. Protezione contro contatti accidentali con collegamento di capicorda al collegamento a vite. con l'impiego di materiale conduttore isolante con grado di protezione IP2X. Utilizzabile per NZM2(-4)1, PN2(-4), NS2(-4)
Programma di fornitura
Assortimento
Accessori
Norma/Approvazione
IEC
Numero di poli
a 4 poli
Grandezza
NZM2
accessori
Tecnica di collegamento
accessori
Coprimorsetti
Numero di conduttori
a 4 poli
utilizzo con
NZM2(-4), PN2(-4), NS2(-4)
Sezioni di collegamento
Tipo di conduttoreCu
1 x 10 - 185
2 x 4 - 70 mm2
2 x 4 - 70 mm2
Sezioni di collegamentoAl
1 x 10 - 50
2 x 10 - 50 mm2
2 x 10 - 50 mm2
Note
Modello contenente parti per morsetto componibile situato nella parte superiore o inferiore, per interruttori automatici a 3 o 4 poli così come della piastra isolante.
Copertura tag sbarra collettrice per i punti in cui i capicorda vengono utilizzati su morsetti a vite.
Quando si usano materiali conduttori isolati classe di sicurezza IP2X.
Verifiche di progetto secondo IEC/EN 61439
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 9.0
Low-voltage industrial components (EG000017) / Setti separatori di fase per interruttori (EC002035)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Phase separation plate for circuit breaker (ecl@ss13-27-37-04-25 [ACN959016])
Tipologia
Altro
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| NZM2-4-XKSAE 0004359069 119870 IT_119870.pdf | 109 Kbytes |
 |
