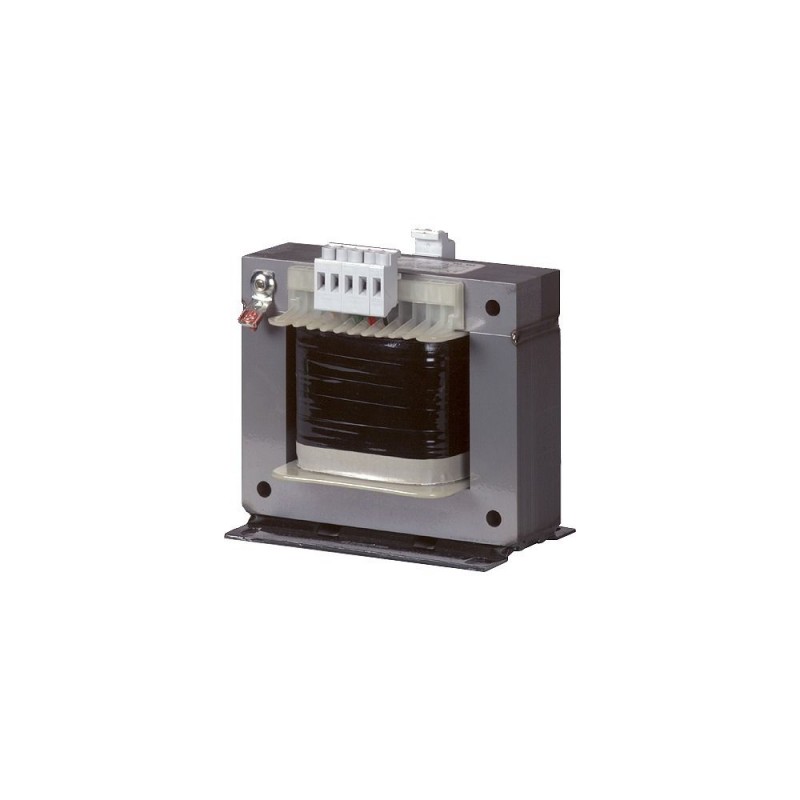

STI1,6(400/230) 046952 EATON MOELLER Trasformatore di comando, 1.6kVA, primario 400V, secondario 230V Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

STI1,6(400/230) 046952 EATON MOELLER Trasformatore di comando, 1.6kVA, primario 400V, secondario 230V

STI1,6(400/230)

046952

EATON - MOELLER

Disponibile

Invio oggi

Trasformatore di comando, 1.6kVA, primario 400V, secondario 230V

Maggiori dettagli


Trasformatore Trasformatore Potenza

Transformers - EATON - MOELLER

Transformers STN, STI, ST, DTZ e UTI - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

QuantitàPrezzo
1+$307.46
2+$300.71
3+$298.62
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
Assortimento
  Trasformatori di comando monofase ST…
Funzione di base
  Trasformatori di comando, d'isolamento e di sicurezza STI, STZ, monofase
tensione nominale d'ingresso
 V400± 5 %
Tensione nominale di uscita
 V230
Potenza nominale
 kVA1.6
Potenza di breve durata
 kVA5.5
Cu factor 4,50
Dati tecnici
Generalità
Conformità alle norme

Costruzione ed omologazione secondo
  IEC/EN 61558-2-2/2-4/2-6
VDE 0570 Parte 2-2
VDE 0570 Parte 2‐6 (trasformatori di sicurezza)
VDE 0570 Parte 2‐4 (trasformatori d'isolamento)
Impiego secondo
  IEC/EN 60204-1, ÖVE-EN 13
VDE 0113, VDE 0100 Parte 410
Temperatura ambiente
  -25 - 40
Parametri
Morsetti di collegamento
  ● (< 115 A)
Terminali di collegamento
  ● (> 115 A)
Classe d'isolamento
  B
Frequenza nominale
 Hz50 - 60
Prese al primario
  ± 5 %
Grado di protezione
  IP00
Avvolgimenti isolati

Completamente impregnati a vuoto

Maggiore isolamento

Durata d'inserzione
  % durata di inserzione100
Parametri elettrici
Nota
  Per i valori perdita a vuoto, perdita in corto circuito, tensione di corto circuito e grado di efficienza vale: tutti i dati si riferiscono ad una temperatura di 20 °C
Peso totale
 kg17.4
Perdite a vuoto
 W21
Perdite in corto circuito
 W37
Tensione di corto circuito
 %2.4
Rendimento
  0.96
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione
InA0
Dissipazione per polo, in funzione della corrente
PvidW0
Dissipazione dell'apparecchio, in funzione della corrente
PvidW0
Dissipazione statica, indipendente dalla corrente
PvsW58
Potere di dissipazione
PveW0
Temperatura ambiente di servizio min.
 °C-25
Temperatura ambiente di servizio max.
 °C40
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Built as safety transformer
  Yes
Built as isolating transformer
  Yes
Built as energy saving transformer
  No
Primary voltage 1
 V400 - 400
Primary voltage 2
 V0 - 0
Primary voltage 3
 V0 - 0
Primary voltage 4
 V0 - 0
Primary voltage 5
 V0 - 0
Primary voltage 6
 V0 - 0
Primary voltage 7
 V0 - 0
Primary voltage 8
 V0 - 0
Primary voltage 9
 V0 - 0
Primary voltage 10
 V0 - 0
Secondary voltage 1
 V230 - 230
Secondary voltage 2
 V0 - 0
Secondary voltage 3
 V0 - 0
Secondary voltage 4
 V0 - 0
Secondary voltage 5
 V0 - 0
Secondary voltage 6
 V0 - 0
Secondary voltage 7
 V0 - 0
Secondary voltage 8
 V0 - 0
Secondary voltage 9
 V0 - 0
Secondary voltage 10
 V0 - 0
Rated apparent power
 VA1600
Type of insulation material acc. IEC 85
  B
Short-circuit-proof
  No
Relative short circuit voltage
 %2.4
Width
 mm195
Height
 mm240
Depth
 mm142
Degree of protection (IP)
  IP00
Ring core
  No
Suitable for mounting on PCB
  No
Modular version
  No
Approvazioni
Product Standards  UL 506; UL5085-1; UL 5085-2; CSA-C22.2 No. 66; CSA-C22.2 No. 66.1-06; CSA-C22.2 No. 66.2-06; IEC/EN 61558-2-2; CE marking
UL File No.  E167225
UL Category Control No.  XPTQ2, XPTQ8
CSA File No.  UL report applies to both US and Canada
CSA Class No.
North America Certification  UL recognized, certified by UL for use in Canada
Specially designed for North America  No
Suitable for  Branch circuits
Max. Voltage Rating  600 V AC
Degree of Protection  IEC: IP00, UL/CSA Type: -
Dimensioni
Terminali di collegamento
per STI/STZ0,06 … 0,16 messa a terra verso il basso
