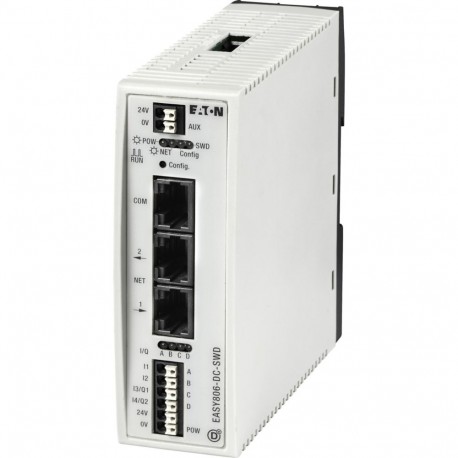

Relè di comando, 24VDC, 4DI(2DI, 2DO), easyNet, SmartWire-DT

Maggiori dettagli


Relè Programmabili

Facile relè di controllo - EATON - MOELLER

easy800 - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

QuantitàPrezzo
1+$280.25
2+$273.53
3+$270.21
4+$268.94
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
Assortimento
  Relè di comando easyRelay
Assortimento
  Coordinatori SmartWire-DT
Funzione di base
  easy800 con SmartWire-DT
Descrizione
  combina le funzioni di un easy800 con il collegamento diretto al sistema di comunicazione SmartWire-DT
possibilità di collegare fino a 99 schede SmartWire-DT con un totale di 166 I/O digitali e/o fino a 128 I/O analogiche lungo un'unica linea SmartWire-DT
Ingressi

Quantità ingressi digitali
  Digitali: 4
Digitali
  4
di cui utilizzabili come uscite
  2
SmartWire-DT
  83
Uscite

Tipo
  Transistor
Numero uscite
  Transistor: 2
Uscite
 Quantità2
Transistor
  2
SmartWire-DT
  83
Altre caratteristiche

display
  senza display, senza tastiera
Orologio calendario

Espansioni
  SmartWire-DT
collegabile in rete (easyNet)
Tensione di alimentazione
  24VDC
software
  easySoft-Pro
Note

Per le caratteristiche hardware alcune funzioni, come ad es. ingresso/uscita analogico/a integrato/a non sono supportate

Funzioni di conteggio: 2 x contatore incrementale di valori avanti/indietro (ciascuno 2 ingressi); 4 x contatore rapido monocanale (ciascuno 1 ingresso);

4 x contatore di frequenza (ciascuno 1 ingresso)

2 x uscite a modulazione di impulso (vengono quindi meno 2 ingressi contatore)

Dati tecnici
Generalità
Conformità alle norme
  EN 55011, EN 55022, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27
Dimensioni (B x H x P)
 mm35 x 110 x 125,5 (2 unità passo)
Peso
 kg0.16
Montaggio
  Guida omega IEC/EN 60715, 35 mm o montaggio a vite con basi di fissaggio ZB4-101-GF1 (accessori)
Sezioni di collegamento
Rigido
 mm20,2 - 1,5 (AWG 24 - 16)
Flessibile con puntalino
 mm20,2 - 1,5 (AWG 24 - 16)
Temperatura ambiente
Temperatura ambiente di servizio
 °Csecondo IEC 60068-2-1, -25 - +55
Condensa
  Eliminazione della condensa con misure idonee
Stoccaggio
ϑ°Csecondo IEC 60068-2-1, -2, -14
-40 - +70
umidità dell'aria relativa
 %nach IEC 60068-2-30, IEC 60068-2-78
5 - 95
Pressione atmosferica (esercizio)
 hPa795 - 1080
Condizioni ambientali meccaniche
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
  IP20
vibrazioni
 Hzsecondo IEC/EN 60068-2-6
ampiezza costante 0.15 mm: 10 - 57
accelerazione costante 2 g: 57 - 150
Resistenza agli urti (IEC/EN 60068-2-27) semionda 15 g/11 ms
 Urti18
Caduta (IEC/EN 60068-2-31)
Altezza di cadutamm50
Caduta libera, imballato (IEC/EN 60068-2-32)
 m0.3
Posizione di montaggio
  verticale
Compatibilità elettromagnetica (EMC)
Categoria di sovratensione/grado di inquinamento
  III/2
Scarica elettrostatica (ESD)

Norma applicata
  secondo IEC EN 61000-4-2
Scarico dell'aria
 kV8
Scarica dei contatti
 kV6
campi elettromagnetici (RFI), aIEC EN 61000-4-3
 V/m0.8 - 1.0 GHz: 10
1.4 - 2 GHz: 3
2.0 - 2.7 GHz: 1
Soppressione radiodisturbo
  EN 55011 classe B
Impulsi Burst
 kVsecondo IEC/EN 61000-4-4
Cavi di alimentazione: 2
Cavi di segnale: 2
easyNet: 2
Stringa SWD: 2
impulsi ad alta energia (surge)
  secondo IEC/EN 61000-4-5
1 kV (cavi di alimentazione simmetrici)
Ammisione a IEC EN 61000-4-6
 V10
Prova di isolamento
Misurazione della distanza di isolamento in aria
  EN 50178, UL 508, CSA C22.2, No. 142
Prova di isolamento
  EN 50178
Memorizzazione transitoria dell'orologio calendario
Memorizzazione transitoria dell'orologio calendario


   Tempo tampone (ore) a supercondensatore completamente carico
durata d'esercizio (anni)
Precisione dell'orologio calendario rispetto agli ingressi
 s/giornoTip. ± 2 (± 0,2 h⁄anno)

  in base alla temperatura ambiente sono possibili oscillazioni fino a ± 5 s/giorno (± 0.5 h⁄anno)
Esattezza di ripetizione del temporizzatore
Precisione del temporizzatore (dal valore)
 %± 0.02
Risoluzione

Campo S
 ms5
Campo M:S
 s1
Campo H:M
 min1
Memoria di rimanenza
Cicli di scrittura della memoria di rimanenza
  1014 (cicli di lettura/scrittura)
Alimentazione
Tensione nominale d'impiego
UeV24 DC (-15/+20%)
Campo ammesso
Ue 20.4 - 28.8 V DC
Ondulazione residua
 % 5
Siemens MPI (opzionale)

Corrente di ingresso
  tip. 900 mA a Ue
Corrente di inserzione e durata
 A12,5 per 6 ms
Interruzioni di tensione
 ms≤ secondo IEC/EN 61131-2
≤ 10
Fusibile
 A 3 A (T) (ad. es. FAZ C3)
Dissipazione
PWtip. 1
Nota per la dissipazione
  Consumo di corrente con 24 V DC
Ingressi digitali 24 V DC
Numero
  4
Indicazione di stato
  LED
Separazione galvanica
  verso tensione di alimentazione: no
tra uno e l'altro: no
verso le uscite: no
verso interfaccia COM: sì
verso easyNet: sì
verso AUX: sì
verso SmartWire-DT: no
Tensione nominale d'impiego
UeV DC24
Tensione di ingresso
 V DCStato 0: 5 (I1 - I4)
Stato 1: 15 (I1 - I4)
Corrente di ingresso nello stato 1
 mAI1 - I4: 3.9
Tempo di ritardo
 ms20 (0 -> 1/1 -> 0, soppressione rimbalzi ON)
tip. 0.025 (0 -> 1/1 -> 0, soppressione rimbalzi OFF)
Lunghezza linea
 m100 (non schermata)
Contatore di frequenza

Numero
  4 (I1, I2, I3, I4)
Frequenza di conteggio
 kHz 5
Forma dell'impulso
  rettangolare
Rapporto impulso/pausa
  1:1
Lunghezza linea
 m 20 (schermato)
Contatore incrementale

Numero ingressi di conteggio
  2 (I1 + I2, I3 + I4)
Frequenza di conteggio
 kHz 5
Forma dell'impulso
  rettangolare
Sfasamento segnale
  90°
Rapporto impulso/pausa
  1:1
Ingressi contatore rapidi

Numero
  4 (I1, I2, I3, I4)
Lunghezza linea
 m 20 (schermato)
Frequenza di conteggio
 kHz< 5
Forma dell'impulso
  rettangolare
Rapporto impulso/pausa
  1:1
Uscite a transistor
Numero
  2
Separazione galvanica
  verso tensione di alimentazione: no
verso gli ingressi: no
verso interfaccia COM: sì
verso easyNet: sì
verso AUX: sì
Corrente nominale d'impiego nello stato “1” DC per canale
IeAmax. 0,1
Carico lampada senza Rv per canale
 W1,2
Corrente residua nello stato 0 per canale
 mA< 0.1
Tensione di uscita max.
 V2.5 (stato 0 per carico esterno < 10 MΩ)
U = Ue - 2 V (stato 1 per Ie = 0.1 A)
Protezione contro cortocircuiti
  sì, elettronico (Q1 - Q2)
Corrente di apertura al corto circuito per Ra 10 mΩ
 A0.15 - 0.35 per uscita
a seconda del numero di canali attivi e del relativo carico
Corrente al corto circuito di picco
 A10 A/80 ms (in presenza di corto circuito)
10 A/20 ms (in caso di tentativo di reinserimento dell'apparecchio dopo 10 s)
Disinserzione termica
  No
Visualizzazione di stato delle uscite
  LED
Tensione di alimentazione UAux
Tensione nominale d'impiego
UAuxV24 V DC (-15/+20%)
Campo ammesso
  20.4 - 28.8 V DC
Tensione di uscita SWD-OUT
  Ue - 0.3 V
Siemens MPI (opzionale)

Ondulazione residua della tensione di ingresso
 %5
max. corrente
ImaxA3 (IEC)
2 (UL)
Resistenza a corto circuito
  No
Dissipazione
 Wtip. 1 W a 24 V DC
Separazione galvanica
  rispetto alla tensione di alimentazione POW: sì
verso gli ingressi: sì
verso le uscite: sì
verso interfaccia COM: sì
verso easyNet: sì
verso SmartWire-DT: sì
Dissipazione
PW1
Tensione di alimentazione SmartWire-DT
Tensione d'impiego nominale
UeV14.5 ± 3 %
max. corrente
ImaxA0.7
Resistenza a corto circuito

Separazione galvanica
  verso tensione di alimentazione POW: no
verso gli ingressi: no
verso le uscite: no
verso interfaccia COM: sì
verso easyNet: sì
verso AUX: sì
Rete SmartWire-DT
Tipo di utenti
  Master
Numero di utenti SmartWire-DT
  max. 600
Baudrate
 kBd125/250
Impostazione indirizzi
  automatico (tramite pulsante di configurazione)
Visualizzazione di stato
 LEDSWD-LED: arancione/verde/rosso
LED Config: verde/rosso
Collegamenti
  Spina, a 8 poli
connettori
  Connettore piatto SWD4-8MF2
Chiusura bus
  lato apparecchio: integrato
Terminazione linea SWD con SWD4-RC8-10
Rete easyNet
Utente
 Numeromax. 8
Velocità di trasferimento dati/distanza
  1000 Kbit/s, 6 m
500 kBit/s, 25 m
250 kBit/s, 40 m
125 Kbit/s, 300 m
50 Kbit/s, 300 m
20 Kbit/s, 700 m
10 kBit/s, 1000 m
Lunghezze a partire da 40 m sono possibili solo con cavi con sezione rinforzata e con adattatore terminale.
Separazione galvanica
  rispetto alla tensione di alimentazione POW: sì
verso gli ingressi: sì
verso le uscite: sì
verso interfaccia COM: sì
verso SmartWire-DT: sì
verso AUX: sì
Terminazione bus (primo e ultimo utente)

Tecnica di collegamento
  RJ45, a 8 poli
Sezione conduttori
  Fino a 1000 m, < 16 mΩ/m: 1,5 (AWG: 16)
Fino a 600 m, < 26 mΩ/m: 0,75 - 0,8 (AWG: 18)
Fino a 600 m, < 26 mΩ/m: 0,5 - 0,6 (AWG: 20, 19)
Fino a 400 m, < 40 mΩ/m: 0,34 - 0,5 (AWG: 22, 21, 20)
Fino a 250 m, < 60 mΩ/m: 0,25 - 0,34 (AWG: 23, 22)
Fino a 175 m, < 70 mΩ/m: 0,13 (AWG: 26)
Fino a 40 m, < 140 mΩ/m: 1,5 (AWG: 16)
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione
InA0
Dissipazione per polo, in funzione della corrente
PvidW0
Dissipazione dell'apparecchio, in funzione della corrente
PvidW0
Dissipazione statica, indipendente dalla corrente
PvsW6
Potere di dissipazione
PveW0
Temperatura ambiente di servizio min.
 °C-25
Temperatura ambiente di servizio max.
 °C55
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Supply voltage AC 50 Hz
 V0 - 0
Supply voltage AC 60 Hz
 V0 - 0
Supply voltage DC
 V20.4 - 28.8
Voltage type of supply voltage
  DC
Switching current
 A0.1
Number of analogue inputs
  0
Number of analogue outputs
  0
Number of digital inputs
  4
Number of digital outputs
  2
With relay output
  No
Number of HW-interfaces industrial Ethernet
  0
Number of HW-interfaces PROFINET
  0
Number of HW-interfaces RS-232
  0
Number of HW-interfaces RS-422
  0
Number of HW-interfaces RS-485
  0
Number of HW-interfaces serial TTY
  0
Number of HW-interfaces USB
  0
Number of HW-interfaces parallel
  0
Number of HW-interfaces Wireless
  0
Number of HW-interfaces other
  3
With optical interface
  No
Supporting protocol for TCP/IP
  No
Supporting protocol for PROFIBUS
  No
Supporting protocol for CAN
  No
Supporting protocol for INTERBUS
  No
Supporting protocol for ASI
  No
Supporting protocol for KNX
  No
Supporting protocol for MODBUS
  No
Supporting protocol for Data-Highway
  No
Supporting protocol for DeviceNet
  No
Supporting protocol for SUCONET
  No
Supporting protocol for LON
  No
Supporting protocol for PROFINET IO
  No
Supporting protocol for PROFINET CBA
  No
Supporting protocol for SERCOS
  No
Supporting protocol for Foundation Fieldbus
  No
Supporting protocol for EtherNet/IP
  No
Supporting protocol for AS-Interface Safety at Work
  No
Supporting protocol for DeviceNet Safety
  No
Supporting protocol for INTERBUS-Safety
  No
Supporting protocol for PROFIsafe
  No
Supporting protocol for SafetyBUS p
  No
Supporting protocol for other bus systems
  Yes
Radio standard Bluetooth
  No
Radio standard WLAN 802.11
  No
Radio standard GPRS
  No
Radio standard GSM
  No
Radio standard UMTS
  No
IO link master
  No
Redundancy
  No
With display
  No
Degree of protection (IP)
  IP20
Basic device
  Yes
Expandable
  Yes
Expansion device
  No
With timer
  Yes
Rail mounting possible
  Yes
Wall mounting/direct mounting
  Yes
Front build in possible
  No
Rack-assembly possible
  No
Suitable for safety functions
  No
Category according to EN 954-1
  None
SIL according to IEC 61508
  None
Performance level acc. to EN ISO 13849-1
  None
Appendant operation agent (Ex ia)
  No
Appendant operation agent (Ex ib)
  No
Explosion safety category for gas
  None
Explosion safety category for dust
  None
Width
 mm35
Height
 mm110
Depth
 mm125.5
Approvazioni
Product Standards  IEC/EN see Technical Data; UL508; CSA C22.2 No. 142-M1987
UL File No.  E135462
UL Category Control No.  NRAQ, NRAQ7
CSA File No.  UL report applies to both US and Canada
CSA Class No.  2252-01 + 2258-02
North America Certification  UL listed, certified by UL for use in Canada
Degree of Protection  IEC: IP20, UL/CSA Type: -
Omologazioni navali  DNV

Dimensioni
Dati CAD
Ulteriori informazioni sul prodotto (link)
IL05013041Z easy800-SWD

MN04902001Z (AWB2528-1423) Relè di comando easy800



Datasheet - PDF

Recensioni: (0)

Nessun commento per il momento.

Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
  Captcha
  Inserisci recensione
Hai dubbi con l'acquisto?

Se avete domande di acquisto, è possibile visitare i seguenti link o e-mail

Attendere





* Campi obbligatori
