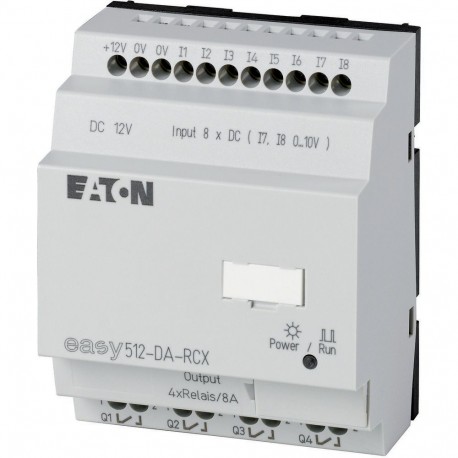

Visualizza ingrandito Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

EASY512-DA-RCX 274107 0004519756 EATON ELECTRIC 274107 EASY512-DA-RCX

0/5 - 0 Opiniones

Riferimento EASY512-DA-RCX

Codice: 274107

Numero di catalogo: 0004519756

Fabbricante EATON-MOELLER

Descrizione:

Relè di comando, 12VDC, 8DI(2AI), 4DO-relè, orologio

Maggiori dettagli

Categorie:
sistemi di controllo industriali (PLC) > modulo logico

Relè programmabili e display multifunzione EASY

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Garanzia, riparazione e restituzione.

Dettagli

▲

Relè di comando, 12VDC, 8DI(2AI), 4DO-relè, orologio

Relè di comando elettronico, tensione nominale d'impiego 12VDC, 8 ingressi digitali 24VDC, 2 ingressi configurabili come ingressi analogici, 4 uscite a relè, senza tastiera, senza display LCD, orologio interruttore

[

Programma di fornitura

Funzione di base

easy500

Descrizione

Non espandibile
scritta al laser personalizzata o possibile fornitura con programma applicativo con il prodotto EASY-COMBINATION (codice interno 2010781)

Ingressi

Digitali

di cui utilizzabili come analogici

Uscite

4 Quantità

Altre caratteristiche

Orologio calendario

✔

Tensione di alimentazione

12 V DC

software

easySoft-Basic/Pro

Dati tecnici

Generalità

Conformità alle norme

EN 55011, EN 55022, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27

Dimensioni (B x H x P)

71,5 x 90 x 58 (4 unità passo) mm

Peso

0.2 kg

Montaggio

Guida omega IEC/EN 60715, 35 mm o montaggio a vite con basi di fissaggio ZB4-101-GF1 (accessori)

Sezioni di collegamento

Rigido

0,2 - 4 (AWG 22 - 12) mm²

Flessibile con puntalino

0,2 - 2,5 (AWG 22 - 12) mm²

Cacciavite a taglio

3.5 x 0.8 mm

Max. forza di serraggio

0.6 Nm

Temperatura ambiente

Temperatura ambiente di servizio

secondo IEC 60068-2-1, -25 - +55 °C

Condensa

Eliminazione della condensa con misure idonee

Stoccaggio [ϑ]

-40 - +70 °C

umidità dell'aria relativa

nach IEC 60068-2-30, IEC 60068-2-78
5 - 95 %

Pressione atmosferica (esercizio)

795 - 1080 hPa

Condizioni ambientali meccaniche

Grado di protezione (IEC/EN 60529, EN50178, VBG 4)

IP20

vibrazioni

secondo IEC/EN 60068-2-6
ampiezza costante 0.15 mm: 10 - 57
accelerazione costante 2 g: 57 - 150 Hz

Resistenza agli urti (IEC/EN 60068-2-27) semionda 15 g/11 ms

18 Urti

Caduta (IEC/EN 60068-2-31) [Altezza di caduta]

50 mm

Caduta libera, imballato (IEC/EN 60068-2-32)

1 m

Posizione di montaggio

verticale

Compatibilità elettromagnetica (EMC)

Categoria di sovratensione/grado di inquinamento

III/2

Scarica elettrostatica (ESD)Norma applicata

secondo IEC EN 61000-4-2

Scarica elettrostatica (ESD)Scarico dell'aria

8 kV

Scarica elettrostatica (ESD)Scarica dei contatti

6 kV

campi elettromagnetici (RFI), aIEC EN 61000-4-3

10 V/m

Soppressione radiodisturbo

EN 55011 classe B, EN 55022 classe B

Impulsi Burst

secondo IEC/EN 61000-4-4
Cavi di alimentazione: 2
Cavi di segnale: 2 kV

impulsi ad alta energia (surge)

secondo IEC/EN 61000-4-5
1 kV (cavi di alimentazione simmetrici)

Ammisione a IEC EN 61000-4-6

10 V

Prova di isolamento

Misurazione della distanza di isolamento in aria

EN 50178, UL 508, CSA C22.2, No. 142

Prova di isolamento

EN 50178

Memorizzazione transitoria dell'orologio calendario

① Tempo tampone (ore) a supercondensatore completamente carico
② durata d'esercizio (anni)

Precisione dell'orologio calendario rispetto agli ingressi

Tip. ± 2 (± 0,2 h⁄anno) s/giorno

in base alla temperatura ambiente sono possibili oscillazioni fino a ± 5 s/giorno (± 0.5 h⁄anno)

Esattezza di ripetizione del temporizzatore

Precisione del temporizzatore (dal valore)

± 1 %

RisoluzioneCampo "S"

10 ms

RisoluzioneCampo "M:S"

1 s

RisoluzioneCampo "H:M"

1 min

Memoria di rimanenza

Cicli di scrittura della memoria di rimanenza

1000000(10⁶)

Alimentazione

Tensione nominale d'impiego [U_e]

12 DC (–-15…+30 %) V

Campo ammesso [U_e]

10.2 - 15.6 V DC

Ondulazione residua

≦ 5 %

Corrente di ingresso

tip. 140 mA a U_e

Interruzioni di tensione

≤ secondo IEC/EN 61131-2
≤ 10 ms

Fusibile

≧ 1A (T) A

Dissipazione [P]

tip. 2 W

Ingressi digitali 12 V DC

Numero

Ingressi configurabili come ingressi analogici

2 (I7,I8)

Indicazione di stato

LCD-Display

Separazione galvanica

verso tensione di alimentazione: no
tra uno e l'altro: no
verso le uscite: sì
verso interfaccia/scheda di memoria: no

Tensione nominale d'impiego [U_e]

12 V DC

Tensione di ingresso

Stato 0: ≦ 4
Stato 1: ≧ 8 V DC

Corrente di ingresso nello stato 1

I1 - I6: 3,3 (a 12 V DC)
I7, I8: 1,1 (a 12 V DC) mA

Tempo di ritardo

20 (0 -> 1/1 -> 0, soppressione rimbalzi ON)
tip. 0.3 (0 ->1/1 ->0), soppressione rimbalzi OFF, I1 - I6)
tip. 0.35 (0 -> 1, soppressione rimbalzi OFF, I7, I8)
tip. 0.15 (1 -> 0, soppressione rimbalzi OFF, I7, I8) ms

Lunghezza linea

100 (non schermata) m

Contatore di frequenzaNumero

2 (I3, I4)

Contatore di frequenzaFrequenza di conteggio

≦ 1 kHz

Contatore di frequenzaForma dell'impulso

rettangolare

Contatore di frequenzaRapporto impulso/pausa

1:1

Contatore di frequenzaLunghezza linea

≦ 20 (schermato) m

Ingressi contatore rapidiNumero

2 (I1, I2)

Ingressi contatore rapidiLunghezza linea

≦ 20 (schermato) m

Ingressi contatore rapidiFrequenza di conteggio

≦ 1 kHz

Ingressi contatore rapidiForma dell'impulso

rettangolare

Ingressi analogici

Numero

2 (I7, I8)

Separazione galvanica

verso tensione di alimentazione: no
tra uno e l'altro: no
verso le uscite: sì
verso interfaccia/scheda di memoria: no

Tipo di ingresso

Tensione continua

Campo di segnale

0 - 10 V DC

Risoluzione

0.01 V analogico
0.01 V digitale
10 Bit (valore 0 - 1023)

Impedenza d'ingresso

11.2 kΩ

Precisione del valore realedue dispositivi dalla serie

± 3 %

Precisione del valore realein un singolo apparecchio

±2, (I7, I8, I11, I12) ±0,12 V %

Tempo di conversione analogico/digitale

Ritardo all'ingresso ON: 20; ritardo all'ingresso OFF: ogni tempo ciclo ms

Corrente di ingresso

< 1 mA

Lunghezza linea

≦ 30, schermata m

Uscite relè

Numero

a gruppi di

Collegamento in parallelo delle uscite per l'aumento di potenza

Non ammesso

Protezione di un relè di uscita

Interruttore automatico modulare B16 o fusibile 8 A (T)

Separazione galvanica

rispetto alla tensione di alimentazione: sì
verso gli ingressi: sì
Sezionamento sicuro secondo EN 50178: 300 V AC
Isolamento di base: 600 V AC

Durata meccanica [Cicli]

10 x 10⁶

Contatti relèCorrente convenzionale termica (10 A UL)

8 A

Contatti relèRaccomandato per carico 12 V AC/DC

> 500 mA

Contatti relèResistente al corto circuito cos ϕ = 1, caratteristica B16 a 600 A

16 A

Contatti relèResistente al corto circuito cos ϕ = 0.5 - 0.7; caratteristica B16 a 900 A

16 A

Contatti relèTensione nominale di tenuta ad impulso U_impcontatto-bobina

6 kV

Contatti relèTensione nominale di impiego [U_e]

250 V AC

Tensione nominale di isolamento [U_i]

250 V AC

Sezionamento sicuro secondo EN 50178

300 fra bobina e contatto
300 tra due contatti V AC

Potere di chiusuraAC-15, 250 V AC, 3A (600 man/h) [Cicli]

300000

Potere di chiusuraDC-13, L/R {unicode_image code_point="2266"} 150 ms, 24 V DC, 1 A (500 S/h) [Cicli]

200000

Potere di aperturaAC-15, 250 V AC, 3 A (600 Man/h) [Cicli]

300000

Potere di aperturaDC-13, L/R {unicode_image code_point="2266"} 150 ms, 24 V DC, 1 A (500 S/h) [Cicli]

200000

Carico lampada a filamento1000 W a 230/240 V AC [Cicli]

25000

Carico lampada a filamento500 W a 115/120 V AC [Cicli]

25000

Carico lampada al neonCarico lampada al neon 10 x 58 W a 230/240 V ACcon alimentatore elettrico [Cicli]

25000

Carico lampada al neonCarico lampada al neon 10 x 58 W a 230/240 V ACnon compensato [Cicli]

25000

Carico lampada al neonCarico lampada al neon 1 x 58 W a 230/240 V AC con compensazione convenzionale [Cicli]

25000

Frequenza di commutazioneDurata meccanica

10 x 10⁶

Frequenza di commutazioneFrequenza di commutazione

10 Hz

Frequenza di commutazioneCarico ohmico/lampada

2 Hz

Frequenza di commutazioneCarico induttivo

0.5 Hz

UL/CSACorrente ininterrotta a 240 V AC

10 A

UL/CSACorrente ininterrotta a 24 V DC

8 A

UL/CSAACControl Circuit Rating Codes (categoria di impiego)

B 300 Light Pilot Duty

UL/CSAACMassima tensione nominale di impiego

300 V AC

UL/CSAACmax. corrente termica ininterrotta cos ϕ = 1 con B 300

5 A

UL/CSAACmax. potenza apparente di inserzione/disinserzione (Make/Break) cos ϕ = 1 con B 300

3600/360 VA

UL/CSADCControl Circuit Rating Codes (categoria di impiego)

R 300 Light Pilot Duty

UL/CSADCMassima tensione nominale di impiego

300 V DC

UL/CSADCMassima corrente termica ininterrotta con R 300

1 A

UL/CSADCMassima potenza apparente di inserzione/disinserzione (Make/Break) con R 300

28/28 VA

Tensione di alimentazione U_Aux

Dissipazione [P]

2 W

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione [I_n]

0 A

Dissipazione per polo, in funzione della corrente [P_vid]

0 W

Dissipazione dell'apparecchio, in funzione della corrente [P_vid]

0 W

Dissipazione statica, indipendente dalla corrente [P_vs]

2 W

Potere di dissipazione [P_ve]

0 W

Temperatura ambiente di servizio min.

-25 °C

Temperatura ambiente di servizio max.

+55 °C

Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
