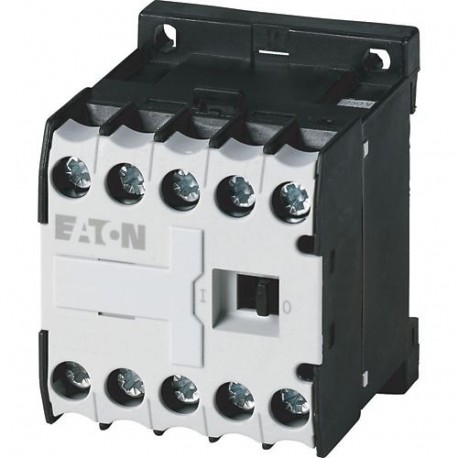

DILER-31-G(24VDC) 010157 EATON MOELLER Contattore ausiliario, 3NA+1NC, DC Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

DILER-31-G(24VDC) 010157 EATON MOELLER Contattore ausiliario, 3NA+1NC, DC

DILER-31-G(24VDC)

010157

EATON - MOELLER

Disponibile

Invio oggi

Contattore ausiliario, 3NA+1NC, DC

Maggiori dettagli


Contatore Contattori

DIL Contattori - EATON - MOELLER

Mini Contattori ausiliari DILE - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

QuantitàPrezzo
1+$25.14
5+$23.23
10+$22.66
15+$22.37
20+$22.19
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
Assortimento
  Contattori miniaturizzati DILER
Applicazione
  Contattore ausiliario
Descrizione
  con contatti a guida forzata
Tipi di collegamento
  Morsetti a vite
Corrente nominale d'impiego

corrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hz

a giorno

a 50 °C
Ith =IeA10
AC-15

220 V 230 V 240 V
IeA6
380 V 400 V 415 V
IeA3
Equipaggiamento contatti

NA = norm. aperto
  3 contatto NA
NC = norm. chiuso
  1 contatto NC
Simbolo circuitale

N° di identificazione/esecuzione delle combinazioni

Numero di identificazione
  31E150
utilizzo con
  …DILE
Tensione di comando
  24 V DC
Tipo di corrente AC/DC
  Comando in corrente continua
Note
  Organi di contatto secondo EN 50011.
Identificazione del collegamento della bobina secondo EN 50005
Combinazione diodi-resistenza integrata nella bobina
Potenza della bobina 2.6 W.
Dati tecnici
Generalità
Conformità alle norme
  IEC/EN 60947,VDE 0660, UL, CSA
Durata, meccanica

Comando in corrente continua
Manovrex 10620
Frequenza di manovra massima
Manovre/h 9000
Idoneità ai climi
  Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambiente

a giorno
 °C-25 - +50
in custodia
 °C- 25 - 40
Posizione di montaggio

Posizione di montaggio
  facoltativa, tranne verticale con morsetti A1/A2 in basso
Posizione di montaggio

Resistenza agli urti (IEC/EN 60068-2-27)

Urto sinusoidale 10 ms

Apparecchio di base con modulo ausiliario
 g
NA
 g10
NC
 g8
Grado di protezione
  IP20
Protezione contro i contatti accidentali in caso di azionamento frontale (EN 50274)
  Protezione contro i contatti delle dita e del dorso della mano
Peso

Comando in corrente continua
 kg0.2
Sezioni di collegamento
 mm²
Morsetti a vite

Rigido
 mm21 x (0,75 - 2,5)
2 x (0.75 - 2,5)
Flessibile con puntalino
 mm21 x (0,75 - 1,5)
2 x (0.75 - 1.5)
Rigido o semirigido
 AWG18 - 14
Vite di collegamento
  M3.5
Cacciavite Pozidriv
 Grandezza2
Cacciavite a taglio
 mm0.8 x 5.5
1 x 6
Max. forza di serraggio
 Nm1.2
Contatti relè
Guida forzata degli organi di contatto secondo EN 60947-5-1 Allegato L, incluso modulo contatti ausiliari

Tensione nominale di tenuta ad impulso
UimpV AC6000
Categoria di sovratensione/grado di inquinamento
  III/3
Tensione nominale di isolamento
UiV AC690
Tensione nominale di impiego
UeV AC600
Sezionamento sicuro secondo EN 61140

tra la bobina e i contatti
 V AC300
tra i contatti ausiliari
 V AC300
Corrente nominale d'impiego
 A
corrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hz

a giorno

a 50 °C
Ith =IeA10
AC-15

220 V 230 V 240 V
IeA6
380 V 400 V 415 V
IeA3
500 V
IeA1.5
DC

Nota
  Condizioni di inserzione e disinserzione secondo DC-13, L/R costanti secondo specifica.
DC-13 L/R 15 ms

Contatti in serie:
 A
1
24 VA2.5
2
60 VA2.5
3
110 VA1.5
3
220 VA0.5
Sicurezza contro false manovre
Frequenza di guastoλ<10-8, < un guasto su 100 milioni di manovre
(con Ue = 24 V DC, Umin = 17 V, Imin = 5,4 mA)
Resistenza al corto circuito senza saldature

Organo di protezione max.

220 V 230 V 240 V
 PKZM04
380 V 400 V 415 V
 PKZM04
Protezione contro cortocircuiti fusibile max

500 V
 A gG/gL6
500 V
 A rapido10
Perdita ohmiche a carico con Ith

Comando in corrente continua
 W0.3
Sistema elettromagnetico
Sicurezza di tensione

Comando in corrente continua

Nota
  Tensione continua pura, raddrizzatore a a corrente alternata o ponte raddrizzatore a due semionde livellato
Tensione di eccitazione
  0.85 1.3
a 24 V: senza modulo contatti ausiliari (40 °C)
All'inserzionex Uc0.7 - 1.3
Potenza assorbita

Comando in corrente continua

Potenza assorbita Eccitazione = Ritenuta
 VA/W2.6
Durata di inserzione
 % durata di inserzione100
Tempi di manovra con 100 % Uc (valori indicativi)

Comando in corrente continua tempo di chiusura
 ms26 - 35
Comando in corrente continua contatto NA tempo di apertura
 ms15 - 25
Comando in corrente continua con modulo contatti ausiliari tempo di chiusura max.
 ms70
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione
InA6
Dissipazione per polo, in funzione della corrente
PvidW0.4
Dissipazione dell'apparecchio, in funzione della corrente
PvidW0
Dissipazione statica, indipendente dalla corrente
PvsW2.3
Potere di dissipazione
PveW0
Temperatura ambiente di servizio min.
 °C-25
Temperatura ambiente di servizio max.
 °C50
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Rated control supply voltage Us at AC 50HZ
 V0 - 0
Rated control supply voltage Us at AC 60HZ
 V0 - 0
Rated control supply voltage Us at DC
 V24 - 24
Voltage type for actuating
  DC
Rated operation current Ie , 400 V
 A3
Connection type auxiliary circuit
  Screw connection
Mounting method
  DIN-rail/screw
Interface
  No
Number of auxiliary contacts as normally closed contact
  1
Number of auxiliary contacts as normally open contact
  3
Number of auxiliary contacts as normally closed contact, delayed switching
  0
Number of auxiliary contacts as normally open contact, leading
  0
With LED indication
  No
Number of auxiliary contacts as change-over contact
  0
Manual operation possible
  No
Approvazioni
Product Standards  IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.  E29184
UL Category Control No.  NKCR
CSA File No.  012528
CSA Class No.  3211-03
North America Certification  UL listed, CSA certified
Specially designed for North America  No
Curve caratteristiche
1: Circuito di protezione
2: Moduli contatti ausiliari
Durata dell'apparecchio (manovre)
Ie = Corrente nominale d'impiego
Dimensioni
DILER-…
DILER-…-G(-C)
DILER-…(-C) + …DILE(-C)
DILER-…-G(-C) + …DILE(-C)
2DILE-… + MVDILE + …DILE
2DILE-…-G + MVDILE + …DILE
Dati CAD
Ulteriori informazioni sul prodotto (link)
IL03407009Z (AWA2100-0882) Contattore miniaturizzato


Datasheet - PDF
