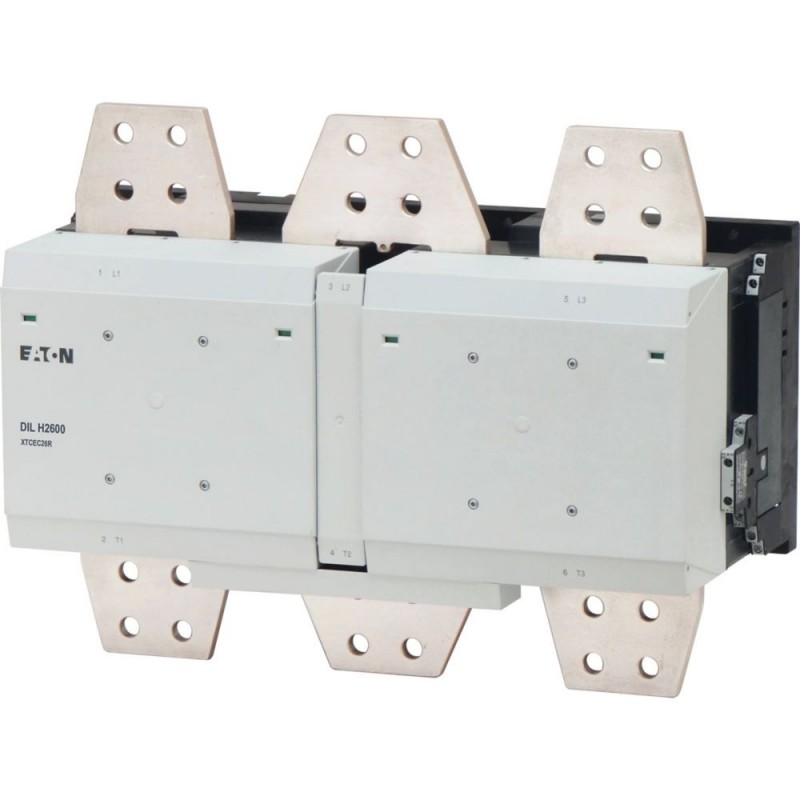

DILH2600/22(RAW250) 125945 EATON MOELLER Contattore di potenza, 3p+2NA+2NC, 2600A/AC1 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

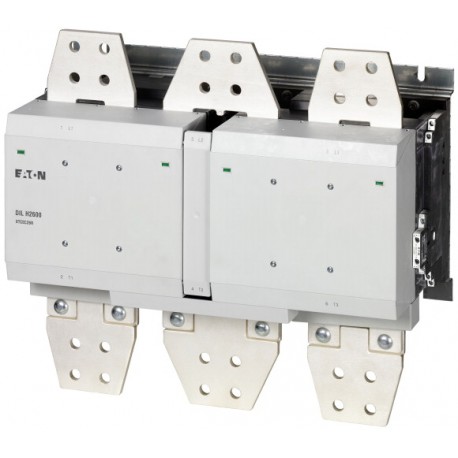

DILH2600/22(RAW250) 125945 EATON MOELLER Contattore di potenza, 3p+2NA+2NC, 2600A/AC1

DILH2600/22(RAW250)

125945

EATON - MOELLER

Disponibile

Invio oggi

Prodotto su richiesta, non accetta il ritorno.

Contattore di potenza, 3p+2NA+2NC, 2600A/AC1

Maggiori dettagli


Contatore Contattori

DIL Contattori - EATON - MOELLER

DIL contattori fino a 2600A - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
Assortimento
  Contattori di potenza
Applicazione
  Contattore di linea per utenze ohmiche a partire da 1000 A
Sotto gamma
  AC-1 Contattori oltre 1000 A
Categoria d'uso
  AC-1: Carico non induttivo o debolmente induttivo, forni a resistenza
Tipi di collegamento
  Collegamento a bullone
Corrente nominale d'impiego

AC-1

corrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hz

a giorno

a 40 °C
Ith =IeA3185
Corrente termica convenzionale 1 polo

a giorno
IthA6500
Simbolo circuitale

utilizzo con
  DILM820-XHI…
Tensione di comando
  RAW 250: 230 - 250 V 50 - 60 Hz/230 - 350 V DC
Tipo di corrente AC/DC
  Comando in continua e alternata
Contatti ausiliari

possibili varianti dell'equipaggiamento contatti ausiliari
  laterale: 2 x DILM820-XHI(V)11-SI; 2 x DILM820-XHI(V)11-SA
equipaggiamento contatti ausiliari laterali

Note
  Circuito di protezione integrato nell'elettronica di comando
660V, 690V e 1000V non invertire direttamente.
Nota relativa al prodotto
Classico DILM1600, DILH2000, DILH2600
A1/A2 vengono applicati alla tensione come al solito. >
Direttamente dal PLC
Agli allacciamenti A3/A4 è possibile collegare direttamente una uscita a 24 V del PLC.> >
Da datori di comando a bassa potenza
I datori di comando caricabili solo leggermente come i relè di circuito stampato, gli apparecchi di comando oppure gli interruttori di posizione, possono essere collegati direttamente ad A10/A11. >


arresto d'emergenza

capacità della linea max. 6 nF

Dati tecnici
Generalità
Conformità alle norme
  IEC/EN 60947, VDE 0660, UL, CSA
Durata, meccanica

Comando in corrente alternata
Manovrex 1065
Comando in corrente continua
Manovrex 1065
Frequenza di manovra, meccanica

meccanica, comandato in AC
Man/h 1000
comandato in DC
Man/h 1000
Idoneità ai climi
  Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambiente

a giorno
 °C-40 - +60
in custodia
 °C- 40 - + 40
Stoccaggio
 °C-40 - +80
Posizione di montaggio

Resistenza agli urti (IEC/EN 60068-2-27)

Urto sinusoidale 10 ms

Contatti principali

Contatti NA
 g10
Contatti ausiliari

Contatti NA
 g10
Contatti NC
 g8
Grado di protezione
  IP00
Peso
 kg14.4
Sezioni di collegamento conduttori principali

Sbarra
Ampiezzamm100
Vite di collegamento conduttore principale
  M12
Momento di avviamento
 Nm35
Sezioni di collegamento conduttori ausiliari

Rigido
 mm21 x (0.75 - 2.5)
2 x (0.75 - 2.5)
Flessibile con puntalino
 mm21 x (0.75 - 2.5)
2 x (0.75 - 2.5)
Rigido o semirigido
 AWG2 x (18 - 12)
Vite di collegamento conduttore ausiliario
  M3.5
Momento di avviamento
 Nm1.2
Utensile

Circuito principale

Chiave fissa
 mm18
Circuito ausiliario

Cacciavite Pozidriv
 Grandezza2
Circuito principale
Tensione nominale di tenuta ad impulso
UimpV AC8000
Categoria di sovratensione/grado di inquinamento
  III/3
Tensione nominale di isolamento
UiV AC1000
Tensione nominale di impiego
UeV AC1000
Sezionamento sicuro secondo EN 61140

fra bobina e contatti
 V AC500
tra i contatti
 V AC500
Potere di chiusura (cos ϕ secondo IEC/EN 60947)
 A9840
Potere di apertura

220V 230V
 A8200
380 V 400 V
 A8200
500 V
 A8200
660 V 690 V
 A8200
1000 V
 A5800
Durata dell'apparecchio


  AC1: vedi → Progettazione, curve caratteristiche
Tensione alternata
AC-1

Corrente nominale d'impiego

corrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hz

a giorno

a 40 °C
Ith =IeA3185
a 50 °C
Ith =IeA2847
a 55 °C
Ith =IeA2716
a 60 °C
Ith =IeA2600
Corrente termica convenzionale 1 polo

Nota
  Per la massima temperatura ambiente consentita
a giorno
IthA6500
Dissipazioni termiche (3 poli)
A 3 poli, con Ith
 W250
Sistema elettromagnetico
Sicurezza di tensione
 x Uc
UC
  230 - 250 V 50/60 Hz
230 - 350 V DC
Comando in corrente alternata
Inserzionex Uc0.7 x Uc min - 1.15 x Uc max
Comando in corrente continua
Inserzionex Uc0.7 x Uc min - 1.15 x Uc max
Comando in corrente alternata
Diseccitazionex Uc0.2 x Uc min - 0.6 x Uc max
Comando in corrente continua
Diseccitazionex Uc0.2 x Uc min - 0.6 x Uc max
Assorbimento di potenza della bobina a freddo e 1,0 x Uc

Nota sull'assorbimento di potenza
  Trasformatore di comando con uk 0,7
Potenza di eccitazione
InserzioneVA1600
Potenza di eccitazione
InserzioneW1400
Potenza di ritenuta
RitenutaW13
Potenza di ritenuta
Alla ritenutaVA15
Potenza di ritenuta
Alla ritenutaW13
Durata di inserzione
  % durata di inserzione100
Comportamento nel campo limite e di passaggio

Stato di ritenuta

Caduta die tensioni

(0 - 0.2 x Uc min) 10 ms
  L'interruzione non viene rilevata
(0 - 0.2 x Uc min) > 10 ms
  Diseccitazione del contattore
Abbassamenti di tensione

(0.2 - 0.6 x Uc min) 12 ms
  L'interruzione non viene rilevata
(0.2 - 0.6 x Uc min) > 12 ms
  Diseccitazione del contattore
(0.6 - 0.7 x Uc min)
  Il contattore resta inserito
Sovratensione

(1.15 - 1.3 x Uc max)
  Il contattore resta inserito
Fase di eccitazione

(0 - 0.7 x Uc min)
  Il contattore non si inserisce
(0.7 x Uc min - 1.15 x Uc max)
  Il contattore si inserisce in modo sicuro
Massima resistenza di contatto ammessa per l'apparecchio di comando esterno all'azionamento di A11
 mΩ 500
Livello segnale PLC (A3 - A4) secondo IEC/EN 61 131-2 (tipo 2)

Alto
 V15
Basso
 V5
Compatibilità elettromagnetica (EMC)
Compatibilità elettromagnetica
  Questo prodotto è progettato per l'impiego nel campo industriale (ambiente 2). L'uso in ambiente domestico (ambiente 1) può produrre radiointerferenze richiedenti misure di protezioni aggiuntive.
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione
InA2600
Dissipazione per polo, in funzione della corrente
PvidW83
Dissipazione dell'apparecchio, in funzione della corrente
PvidW0
Dissipazione statica, indipendente dalla corrente
PvsW13
Potere di dissipazione
PveW0
Temperatura ambiente di servizio min.
 °C-40
Temperatura ambiente di servizio max.
 °C60
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Rated control supply voltage Us at AC 50HZ
 V230 - 250
Rated control supply voltage Us at AC 60HZ
 V230 - 250
Rated control supply voltage Us at DC
 V230 - 250
Voltage type for actuating
  AC/DC
Rated operation current Ie at AC-1, 400 V
 A2600
Rated operation current Ie at AC-3, 400 V
 A0
Rated operation power at AC-3, 400 V
 kW0
Rated operation current Ie at AC-4, 400 V
 A0
Rated operation power Ie at AC-4, 400 V
 kW0
Modular version
  No
Number of auxiliary contacts as normally open contact
  2
Number of auxiliary contacts as normally closed contact
  2
Type of electrical connection of main circuit
  Rail connection
Number of normally closed contacts as main contact
  0
Number of main contacts as normally open contact
  3
Approvazioni
Product Standards  IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.  E29096
UL Category Control No.  NLDX
CSA File No.  012528
CSA Class No.  3211-04
North America Certification  UL listed, CSA certified
Specially designed for North America  No
Curve caratteristiche
laterale: 2 x DILM820-XHI(V)11-SI; 2 x DILM820-XHI(V)11-SA
Servizio per utilizzatori non a motore a 3 poli, a 4 poli
Caratteristica del servizio
Carico non o debolmente induttivo
Sollecitazione elettrica
Inserzione: 1 x corrente nominale
Disinserzione: 1 x corrente nominale
Categoria di utilizzazione
100 % AC-1
Applicazioni tipiche
Riscaldamento elettrico
Carico di breve durata 3 poli
Tempo di pausa tra due sollecitazioni: 15 minuti
Dimensioni
Dati CAD
Ulteriori informazioni sul prodotto (link)
IL03406004Z (AWA2100-2109) Contattori di potenza >170 A


Datasheet - PDF

Recensioni: (0)

Nessun commento per il momento.

Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
  Captcha
  Inserisci recensione
Hai dubbi con l'acquisto?

Se avete domande di acquisto, è possibile visitare i seguenti link o e-mail

Attendere





* Campi obbligatori
