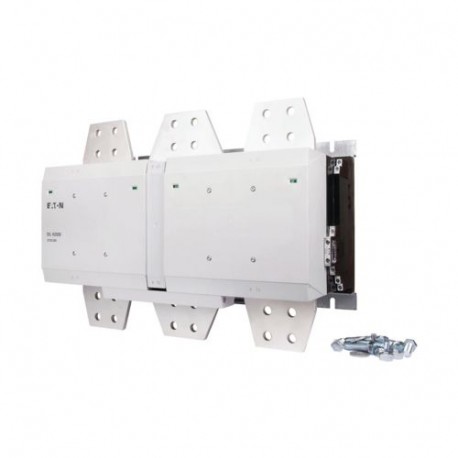

Conformità alle norme
IEC/EN 60947, VDE 0660, UL, CSA, CCC
Durata, meccanicaComando in corrente alternata [Manovre]
5 x 106
Durata, meccanicaComando in corrente continua [Manovre]
5 x 106
Frequenza di manovra, meccanicaComando in corrente alternata [Man/h]
1000
Frequenza di manovra, meccanicacomandato in DC [Man/h]
1000
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambientea giorno
-40 - +60 °C
Temperatura ambienteStoccaggio
-40 - +80 °C
Resistenza agli urti (IEC/EN 60068-2-27)Urto sinusoidale 10 msContatti principaliContatti NA
10 g
Resistenza agli urti (IEC/EN 60068-2-27)Urto sinusoidale 10 msContatti ausiliariContatti NA
10 g
Resistenza agli urti (IEC/EN 60068-2-27)Urto sinusoidale 10 msContatti ausiliariContatti NC
8 g
Sezioni di collegamento conduttori principaliSbarra [Ampiezza]
100 mm
Vite di collegamento conduttore principale
M12
Momento di avviamento
35 Nm
Sezioni di collegamento conduttori ausiliariRigido
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mm2
Sezioni di collegamento conduttori ausiliariFlessibile con puntalino
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mm2
Sezioni di collegamento conduttori ausiliariRigido o semirigido
18 - 14 AWG
Lunghezza di spelatura
10 mm
Vite di collegamento conduttore ausiliario
M3.5
Momento di avviamento
1.2 Nm
UtensileCircuito principaleApertura della chiave
18 mm
UtensileCircuito ausiliarioCacciavite Pozidriv
2 Grandezza
UtensileCircuito ausiliarioCacciavite a taglio
0,8 x 5,5/1 x 6 mm
Tensione nominale di tenuta ad impulso [Uimp]
8000 V AC
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di isolamento [Ui]
1000 V AC
Tensione nominale di impiego [Ue]
1000 V AC
Sezionamento sicuro secondo EN 61140fra bobina e contatti
500 V AC
Sezionamento sicuro secondo EN 61140tra i contatti
500 V AC
Potere di chiusura (cos ϕ secondo IEC/EN 60947)
9840 A
Potere di apertura220V 230V
8200 A
Potere di apertura380 V 400 V
8200 A
Potere di apertura500 V
8200 A
Potere di apertura660 V 690 V
8200 A
Potere di apertura1000 V
5800 A
Durata dell'apparecchio
AC1: vedi → Progettazione, curve caratteristiche
AC-1Corrente nominale d'impiegocorrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hza giornoa 40 °C [Ith=Ie]
2450 A
AC-1Corrente nominale d'impiegocorrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hza giornoa 50 °C [Ith=Ie]
2190 A
AC-1Corrente nominale d'impiegocorrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hza giornoa 55 °C [Ith=Ie]
2089 A
AC-1Corrente nominale d'impiegocorrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hza giornoa 60 °C [Ith=Ie]
2000 A
AC-1Corrente nominale d'impiegoCorrente termica convenzionale 1 poloNota
Per la massima temperatura ambiente consentita
AC-1Corrente nominale d'impiegoCorrente termica convenzionale 1 poloa giorno [Ith]
5000 A
Dissipazioni termiche (3 poli)
a 3 polo, con Ith(60°)
192 W
Dissipazioni termiche con Iesecondo AC-3/400 V
0.016 W
Sicurezza di tensioneUS
230 - 250 V 50/60 Hz
230 - 350 V DC
Sicurezza di tensioneComando in corrente alternata [Inserzione]
0,7 x US min- 1,15 x US max
Sicurezza di tensioneComando in corrente continua [Inserzione]
0.7 x US min- 1.15 x US max
Sicurezza di tensioneComando in corrente alternata [Diseccitazione]
0,2 x US max- 0,6 x US min
Sicurezza di tensioneComando in corrente continua [Diseccitazione]
0.2 x US max- 0.6 x US min
Potenza assorbita della bobina a freddo e con 1.0 x USNota sull'assorbimento di potenza
Trasformatore di comando con uk≦ 7 %
Potenza assorbita della bobina a freddo e con 1.0 x USPotenza di eccitazione [Inserzione]
1600 VA
Potenza assorbita della bobina a freddo e con 1.0 x USPotenza di eccitazione [Inserzione]
1400 W
Potenza assorbita della bobina a freddo e con 1.0 x USPotenza di ritenuta [Alla ritenuta]
36.5 VA
Potenza assorbita della bobina a freddo e con 1.0 x USPotenza di ritenuta [Alla ritenuta]
17.3 W
Durata di inserzione
100 % durata di inserzione
Tempi di manovra al 100% UC(valori indicativi)Contatti principaliTempo di chiusura
< 70 ms
Tempi di manovra al 100% UC(valori indicativi)Contatti principaliTempo di apertura
< 40 ms
Comportamento nel campo limite e di passaggioStato di ritenutaCaduta die tensioni(0 - 0.2 x Uc min) ≦ 10 ms
L'interruzione non viene rilevata
Comportamento nel campo limite e di passaggioStato di ritenutaCaduta die tensioni(0 - 0.2 x Uc min) > 10 ms
Diseccitazione del contattore
Comportamento nel campo limite e di passaggioStato di ritenutaAbbassamenti di tensione(0.2 - 0.6 x Uc min) ≦ 12 ms
L'interruzione non viene rilevata
Comportamento nel campo limite e di passaggioStato di ritenutaAbbassamenti di tensione(0.2 - 0.6 x Uc min) > 12 ms
Diseccitazione del contattore
Comportamento nel campo limite e di passaggioStato di ritenutaAbbassamenti di tensione(0.6 - 0.7 x Uc min)
Il contattore resta inserito
Comportamento nel campo limite e di passaggioStato di ritenutaSovratensione(1.15 - 1.3 x Uc max)
Il contattore resta inserito
Comportamento nel campo limite e di passaggioStato di ritenutaFase di eccitazione(0 - 0.7 x Uc min)
Il contattore non si inserisce
Comportamento nel campo limite e di passaggioStato di ritenutaFase di eccitazione(0.7 x Uc min- 1.15 x Uc max)
Il contattore si inserisce in modo sicuro
Massima resistenza di contatto ammessa per l'apparecchio di comando esterno all'azionamento di A11
≦ 500 mΩ
Livello segnale PLC (A3 - A4) secondo IEC/EN 61 131-2 (tipo 2)Alto
15 V
Livello segnale PLC (A3 - A4) secondo IEC/EN 61 131-2 (tipo 2)Basso
5 V
Compatibilità elettromagnetica (EMC)
Compatibilità elettromagnetica
Questo prodotto è progettato per l'esercizio in campo industriale (ambiente A). L'uso in ambiente domestico (ambiente 1) può produrre radiodisturbi richiedenti misure di protezioni aggiuntive.
Dati di potenza approvati
Potere d'interruzioneGeneral use
2000 A
Contatti ausiliariPilot DutyComando in corrente alternata
A600
Contatti ausiliariPilot DutyComando in corrente continua
P300
Contatti ausiliariGeneral UseAC
600 V
Contatti ausiliariGeneral UseAC
15 A
Contatti ausiliariGeneral UseDC
250 V
Contatti ausiliariGeneral UseDC
1 A
Special Purpose RatingsResistance Air Heating480V 60Hz trifase, 277V 60Hz monofase
2000 A
Special Purpose RatingsResistance Air Heating600V 60Hz trifase, 347V 60Hz monofase
2000 A
