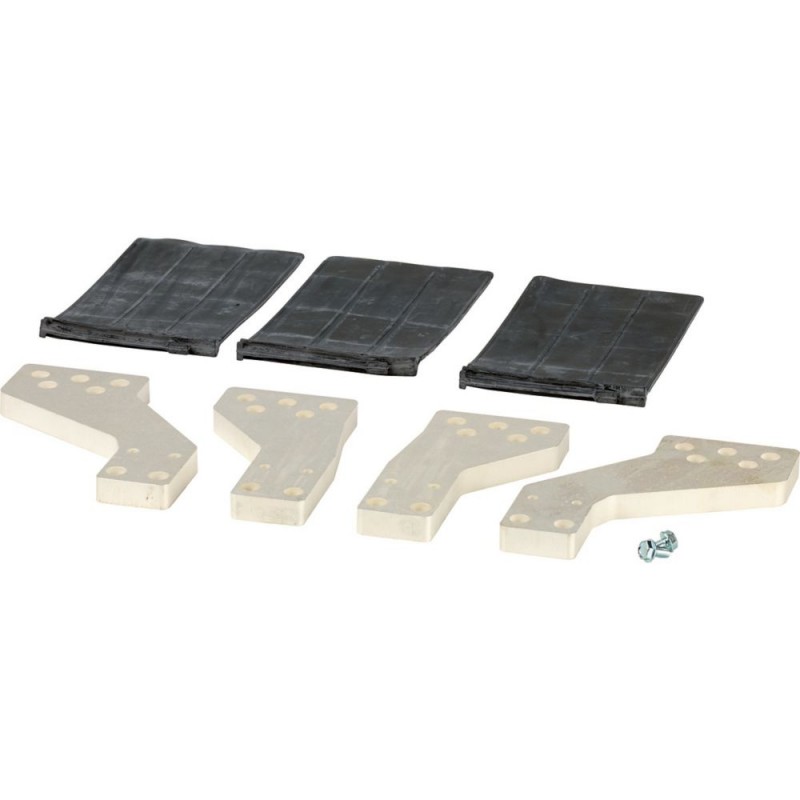

NZM4-4-XKV120 281594 0004358967 EATON ELECTRIC Piastre di collegamento allargate, 4p, interasse 110mm
NZM4-4-XKV120
281594
0004358967
EATON-MOELLER
Piastre di collegamento allargate, 4p, interasse 110mm
apparecchi elettrici a bassa tensione > connettore di fase
Accessori NZM
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Comprati di solito insieme
▲Dettagli
▲Piastre di collegamento allargate, 4p, interasse 110mm
L'accessorio opzionale per gli interruttori automatici di potenza P3 della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Note: il codice comprende parti per un lato interruttore in alto o in basso per interruttori a 4 o 9 poli. Foro multiplo per, ad es., fino a 4 capicorda per fase. Montabile a vite su interruttori standard. Separatori di fase compresi nella fornitura. distanza centro poli fra NZM4(-95)-XKV95: 130mm Possibilità di montaggio esterno per trasformatori di corrente fino ad una larghezza di 80 mm con larghezza sbarra di 4 mm. Distanza centro poli fra NZM110-107-XKV5: 135.80mm Possibilità di montaggio esterno per trasformatori di corrente fino ad una larghezza di 4 mm con larghezza sbarra di 4 mm. Distanza centro poli fra NZM120-122-XKV164: 80mm Possibilità di montaggio esterno per trasformatori di corrente fino ad una larghezza di 4 mm con larghezza sbarra di 4 mm. Sono presenti fori da 95 mm per il collegamento dei circuiti ausiliari. Per NZM4-XKV vale: inclusa foratura per coperchio grande NZM4-XKSAV. Utilizzabile per: NZM4, N4-4
Programma di fornitura
Assortimento
Accessori
Norma/Approvazione
IEC
Numero di poli
a 4 poli
Grandezza
NZM4
accessori
Tecnica di collegamento
accessori
Piastre di collegamento allargate
Descrizione
5 fori
Numero di conduttori
a 4 poli
Corrente nominale [In]
1600 A
utilizzo con
NZM4-4, N4-4
Sezioni di collegamento
Tipo di conduttoreCavo Cu/Al
Capicorda Cu
Sezioni di collegamentoflessibile
4 x 300
6 x 95 - 240 mm2
6 x 95 - 240 mm2
AWG/kcmil
4 x 600
6 x 000 - 500 mm2
6 x 000 - 500 mm2
Sezioni di collegamento
Bandella in rame numero lamelle x larghezza x spessore lamelle
Min. 10 x 50 x 1.0 mm2
Sbarra in rame larghezza x profondità [Ampiezza]
max. (2 x) 80 x 10 mm
Note
Il codice comprende parti per un lato interruttore in alto o in basso per interruttori a 3 o 4 poli.
Cinque fori multipli per, ad es., fino a 9 capicorda per fase.
Montabile a vite su interruttori con collegamento a vite.
Separatori di fase compresi nella fornitura.
Distanza media poli 122 mm
Possibilità di montaggio esterno per trasformatore di corrente fino ad una larghezza di 164 mm con larghezza sbarra di 80 mm.
Sono presenti fori da 4 mm per il collegamento circuiti ausiliari.
Non combinabile con coperchio più grande NZM4-4-XKSAV
Verifiche di progetto secondo IEC/EN 61439
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 9.0
Low-voltage industrial components (EG000017) / Connettore di fase (EC002019)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Component for low-voltage switching technology / Connection vane/phase spreader (ecl@ss13-27-37-13-05 [ACN990017])
Adatto per numero di poli
4
