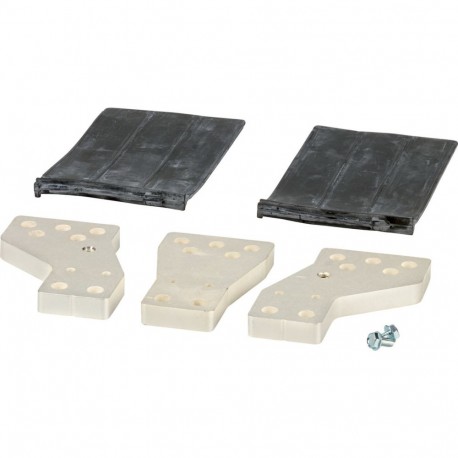

NZM4-XKV95 281591 EATON ELECTRIC Piastre di collegamento allargate, 3p, interasse 95mm

NZM4-XKV95

281591

EATON-MOELLER

Piastre di collegamento allargate, 3p, interasse 95mm

Maggiori dettagli


apparecchi elettrici a bassa tensione > connettore di fase

Accessori NZM

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $334.18
Prezzo unitario: $334.18

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Piastre di collegamento allargate, 3p, interasse 95mm
L'accessorio opzionale per gli interruttori automatici di potenza della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Note: il codice comprende parti per un lato interruttore in alto o in basso per interruttori a 3 o 4 poli. Foro multiplo per, ad es., fino a 9 capicorda per fase. Montabile a vite su interruttori standard. Separatori di fase compresi nella fornitura. distanza centro poli fra NZM4(-4)-XKV95: 95mm Possibilità di montaggio esterno per trasformatori di corrente fino ad una larghezza di 130 mm con larghezza sbarra di 80 mm. Distanza centro poli fra NZM4-110-XKV107: 5.135mm Possibilità di montaggio esterno per trasformatori di corrente fino ad una larghezza di 80 mm con larghezza sbarra di 4 mm. Distanza centro poli fra NZM4-120-XKV122: 164mm Possibilità di montaggio esterno per trasformatori di corrente fino ad una larghezza di 80 mm con larghezza sbarra di 4 mm. Sono presenti fori da 4 mm per il collegamento dei circuiti ausiliari. Per NZM95-XKV vale: inclusa foratura per coperchio grande NZM4-XKSAV. Utilizzabile per: NZM4, N(S)4

Programma di fornitura

Assortimento
Accessori
Norma/Approvazione
UL/CSA, IEC
Numero di poli
A 3 poli
Grandezza
NZM4
accessori
Tecnica di collegamento
accessori
Piastre di collegamento allargate
Descrizione
5 fori
Numero di conduttori
A 3 poli
Corrente nominale [In]
1600 A
utilizzo con
NZM4, N(S)4
Sezioni di collegamento
Tipo di conduttoreCavo Cu/Al
Capicorda Cu
Sezioni di collegamentoflessibile
4 x 300
6 x 95 - 240 mm2
AWG/kcmil
4 x 600
6 x 000 - 500 mm2
Sezioni di collegamento
Bandella in rame numero lamelle x larghezza x spessore lamelle
Min. 10 x 50 x 1.0 mm2
Sbarra in rame larghezza x profondità [Ampiezza]
max. (2 x) 80 x 10 mm
Note

Il codice comprende parti per un lato interruttore in alto o in basso per interruttori a 3 o 4 poli.

Cinque fori multipli per, ad es., fino a 9 capicorda per fase.

Montabile a vite su interruttori con collegamento a vite.

Separatori di fase compresi nella fornitura.

Distanza media poli 95 mm

Possibilità di montaggio esterno per trasformatore di corrente fino ad una larghezza di 130 mm con larghezza sbarra di 80 mm.

Sono presenti fori da 4 mm per il collegamento circuiti ausiliari.

Inclusa foratura per coperchio grande NZM4(-4)-XKSAV.

Verifiche di progetto secondo IEC/EN 61439

Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Connettore di fase (EC002019)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Component for low-voltage switching technology / Connection vane/phase spreader (ecl@ss13-27-37-13-05 [ACN990017])
Adatto per numero di poli
3

Approvazioni

Product Standards
UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.
E31593
UL Category Control No.
DIHS
CSA File No.
022086
CSA Class No.
1432-01
North America Certification
UL listed, CSA certified
Suitable for
Refer to main component information

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
NZM4-XKV95 281591 IT_281591.pdf 109 Kbytes NZM4-XKV95 281591 IT_281591.pdf
