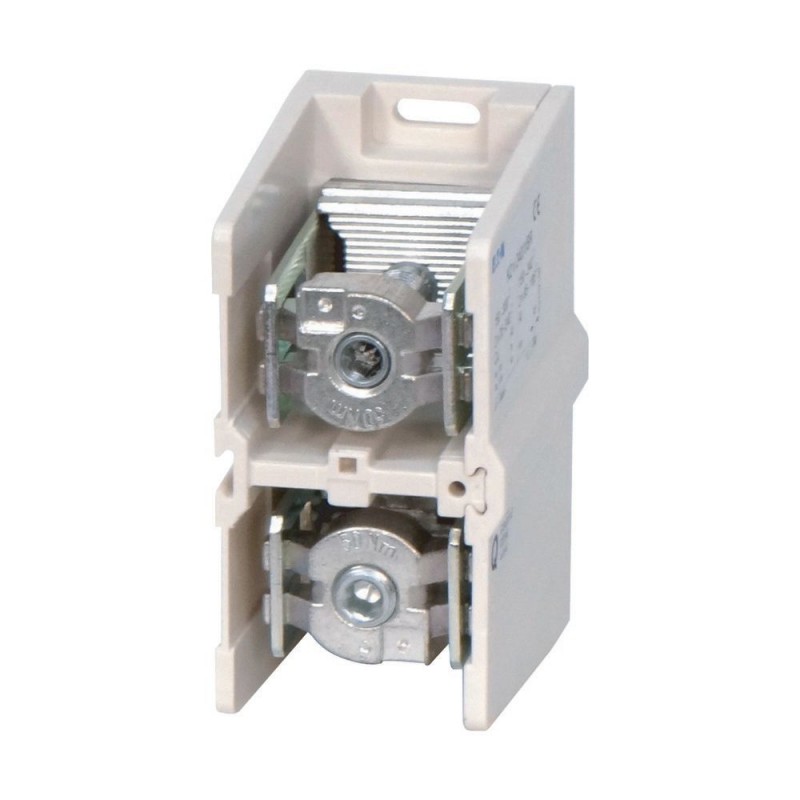

Morsetto di collegamento, 630A, 1p, rotondo/rotondo
Morsetti di collegamento K, per AL e CU, un lato per conduttore circolare e l'altro lato per conduttore circolare, corrente nominale d'impiego Ie=630 A, numero poli=1, sezioni di collegamento: cavo circolare in rame flessibile, cavo a settori flessibile, conduttore circolare rigido, cavo a settori rigido e cavo circolare in alluminio rigido, cavo a settori rigido=1x150-300 o 2x50-240mm² o alluminio, cavo a settori rigido=1x150-240 o 2x95-185 mm². Altro lato: barra in Cu 10x16x0.8 fino a 11x21x1 o barra in Cu=40x15 mm, note: kit di trasformazione da collegamento bandella a collegamento cavo disponibili separatamente, coprimorsetti disponibili separatamente
Programma di fornitura
Assortimento
Accessori generali per il quadro elettrico
Funzione di base
Accessori Sistema sbarre
accessori
Morsetti di collegamento
accessori
Morsetti di collegamento 160 – 1000 A
Tensione nominale di isolamento [Ui]
1000 V AC
Descrizione
targhette incluse per la denominazione dei morsetti U, V, W - X, Y, Z - L1, L2, L3 - T1, T2, T3 - PE, N, PEN,
Assegnazione corrente nominale d'impiego → sezione di collegamento secondo IEC/EN 60439, VDE 0660 Parte 500 o EN 50021
Collegamento esterno per conduttori circolari e a settori, l'altro lato per bandella in rame
Corrente nominale d'impiego [Ie]
630 A
Cavo Cu/Al
Cu
Conduttore circolare flessibile
Cavo a settori flessibile
○ Conduttore circolare rigido
Cavo a settori rigido
Al
○ Conduttore circolare rigido
Cavo a settori rigido
Cavo Cu/Al
1 x 150 - 300
2 x 50 - 240
Cavo Al
Al
Cavo a settori rigido
Cavo Al
1 x 150 - 240
2 x 95 - 185
Note
Kit di trasformazione da collegamento bandella a collegamento cavo disponibili separatamente
coprimorsetti disponibili separatamente
Dati tecnici secondo ETIM 9.0
Energy distribution systems (EG000015) / Morsettiera (EC000275)
Electric engineering, automation, process control engineering / Electrical insulation and connecting material / Energy distribution system / Rail terminal bar clamp (ecl@ss13-27-40-06-03 [ACO369016])
Tipo di collegamento
Avvitare
Adatto per conduttori massicci
No
Adatto per conduttore multifilare
Si
Adatto per conduttore a filo sottile
No
Adatto per conduttori a trefolo sottile senza manicotto terminale del cavo
No
Adatto per conduttori a trefolo extra fine
No
Adatto per conduttori a trefolo extra senza manicotto terminale del cavo
No
Sezione conduttore, ingresso
70 - 240 mm²
Sezione conduttore, uscita
70 - 240 mm²
Sezione conduttore, ingresso AWG
0 - 500
Sezione conduttore, uscita AWG
2 - 500
Con protezione dal contatto
Si
