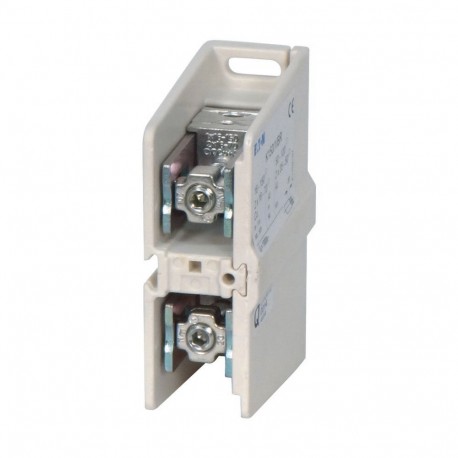

K150/1 089085 EATON ELECTRIC Morsetto di collegamento, 250A, 1p, piatto/tondo
K150/1
089085
EATON-MOELLER
Morsetto di collegamento, 250A, 1p, piatto/tondo
sistemi di distribuzione dell’energia/apparecchi elettrici > morsettiera
Accessori di connessione per custodie
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Morsetto di collegamento, 250A, 1p, piatto/tondo
Morsetti di collegamento K, per AL e CU, un lato per conduttore circolare e l'altro lato per conduttore piatto, corrente nominale d'impiego Ie=250 A, poli=1, sezioni di collegamento: cavo circolare in rame flessibile, cavo a settori flessibile, conduttore circolare rigido, cavo a settori rigido e cavo circolare in alluminio rigido, cavo a settori rigido=1x35-150 o 2x16-70 o cavo a settori in alluminio rigido=1x50-120 o 2x35-50. Altro lato: barra in Cu 1x(4x16x0.8) fino a 2x(6x16x0.8) o barra in Cu=18x4 mm, note: kit di trasformazione da collegamento bandella a collegamento cavo disponibili separatamente, coprimorsetti disponibili separatamente
Programma di fornitura
Assortimento
Accessori generali per il quadro elettrico
Funzione di base
Accessori Sistema sbarre
accessori
Morsetti di collegamento
accessori
Morsetti di collegamento 160 – 1000 A
Tensione nominale di isolamento [Ui]
1000 V AC
Descrizione
targhette incluse per la denominazione dei morsetti U, V, W - X, Y, Z - L1, L2, L3 - T1, T2, T3 - PE, N, PEN,
Assegnazione corrente nominale d'impiego → sezione di collegamento secondo IEC/EN 60439, VDE 0660 Parte 500 o EN 50021
Collegamento esterno per conduttori circolari e a settori, l'altro lato per bandella in rame
Assegnazione corrente nominale d'impiego → sezione di collegamento secondo IEC/EN 60439, VDE 0660 Parte 500 o EN 50021
Collegamento esterno per conduttori circolari e a settori, l'altro lato per bandella in rame
Corrente nominale d'impiego [Ie]
250 A
Poli
1
Sezioni di collegamento
Cavo Cu/Al
Cu
Conduttore circolare flessibile
Cavo a settori flessibile
○ Conduttore circolare rigido
Cavo a settori rigido
Al
○ Conduttore circolare rigido
Cavo a settori rigido
Conduttore circolare flessibileCavo a settori flessibile○ Conduttore circolare rigido
Cavo a settori rigidoAl
○ Conduttore circolare rigido
Cavo a settori rigidoCavo Cu/Al
1 x 35 - 150
2 x 16 - 70
2 x 16 - 70
Cavo Al
Al
Cavo a settori rigido
Cavo a settori rigidoCavo Al
1 x 50 - 120
2 x 35 - 50
2 x 35 - 50
Bandella in rame
1 x 4 x 16 x 0.8 - 2 x 6 x 16 x 0.8 mm
▤ Bandella in rame
conduttori
18 x 4
▃ Barra in Cu
Note
Kit di trasformazione da collegamento bandella a collegamento cavo disponibili separatamente
coprimorsetti disponibili separatamente
coprimorsetti disponibili separatamente
Dati tecnici secondo ETIM 9.0
Energy distribution systems (EG000015) / Morsettiera (EC000275)
Electric engineering, automation, process control engineering / Electrical insulation and connecting material / Energy distribution system / Rail terminal bar clamp (ecl@ss13-27-40-06-03 [ACO369016])
Numero di poli
1
Corrente nominale
A
Tipo di collegamento
Avvitare
Tipo di montaggio
Vite
Numero di ingressi
1
Numero di uscite
2
Adatto per conduttori massicci
No
Adatto per conduttore multifilare
Si
Adatto per conduttore a filo sottile
No
Adatto per conduttori a trefolo sottile senza manicotto terminale del cavo
No
Adatto per conduttori a trefolo extra fine
No
Adatto per conduttori a trefolo extra senza manicotto terminale del cavo
No
Sezione conduttore, ingresso
16 - 150 mm²
Sezione conduttore, uscita
16 - 150 mm²
Sezione conduttore, ingresso AWG
0 - 0
Sezione conduttore, uscita AWG
0 - 0
Con protezione dal contatto
Si
Altezza
mm
Larghezza
37 mm
Profondità
105 mm
