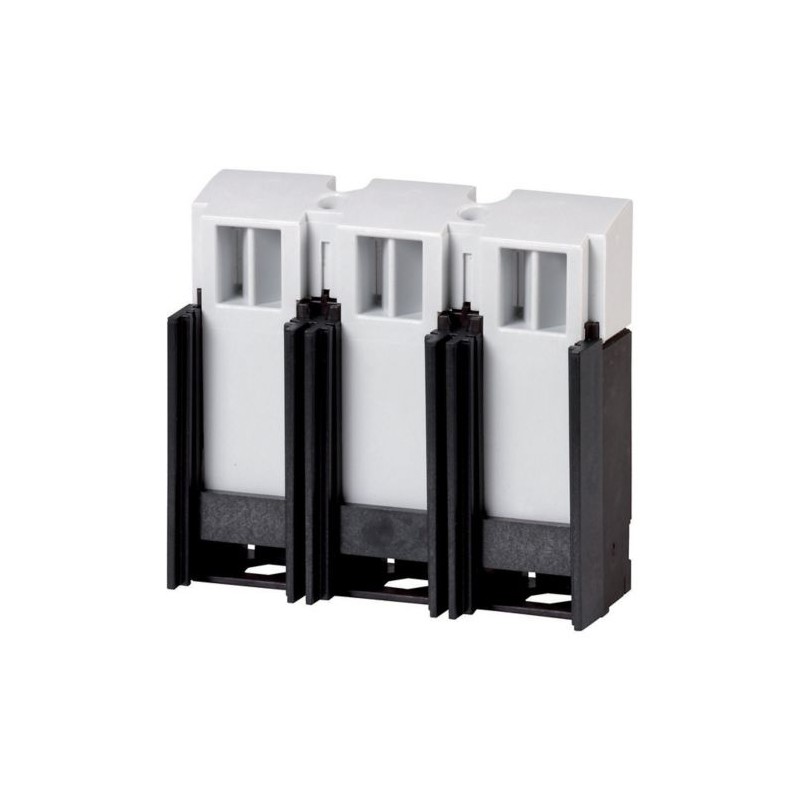

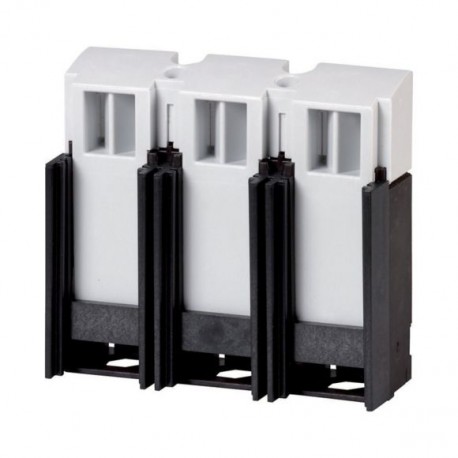

+NZM2-XKR4U 281665 EATON ELECTRIC Collegamento, posteriore, 3,5mm, 3p, sotto Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

+NZM2-XKR4U 281665 EATON ELECTRIC Collegamento, posteriore, 3,5mm, 3p, sotto

+NZM2-XKR4U

281665

EATON-MOELLER

Collegamento, posteriore, 3,5mm, 3p, sotto. Vendibile solo assemblato.

Attacco posteriore, 3,5 mm, 3P, inferiore

Collegamento, posteriore, 3,5mm, 3p, sotto

Maggiori dettagli


apparecchi elettrici a bassa tensione > set di cablaggio per breaker

Accessori NZM

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo è ristretto. Per favore chiedete noi un preventivo per controllare se ci sono unità disponibili o offrono un prodotto alternativo.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Collegamento, posteriore, 3,5mm, 3p, sotto
L'accessorio opzionale per gli interruttori automatici di potenza della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Note: la sigla aggiuntiva e il tipo comprendono collegamenti per un solo lato interruttore in alto o in basso per interruttori a 3 o 4 poli. O = montato superiormente. U = montato inferiormente. Utilizzabile per: NZM2, PN2, N(S)2

Programma di fornitura

Dati di ordinazione
Per ordinazione con apparecchio base
Assortimento
sistema 60-mm
Funzione di base
Blocco di connessione per adattatore
Assortimento
Accessori
Norma/Approvazione
UL/CSA, IEC
Grandezza
NZM2
accessori
Accessori adattatore apparecchio multifunzione
accessori
blocco di connessione
Numero di poli
A 3 poli
Numero di poli
A 3 poli
Numero di conduttori
A 3 poli
per adattatore apparecchio NZM3
Corrente nominale d'impiego [Ie]
250 A
Cu factor
0,00 kg
utilizzo con
NZM2
PN2
N(S)2
Posizione di montaggio
Montato posteriormente
Note

Necessario negli adattatori apparecchio e interruttori con attacco posteriore vedi ad es. gli adattatori apparecchio 104555 e 104556.

O = montato superiormente

U = montato inferiormente

Verifiche di progetto secondo IEC/EN 61439

Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Set di cablaggio per breaker (EC002050)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Wiring set for circuit breaker (ecl@ss13-27-37-04-24 [ACN957016])
Adatto per numero di poli
3
Tipologia
Altro

Approvazioni

Product Standards
UL489; CSA-C22.2 No. 5-09; IEC60947-2, CE marking
UL File No.
E31593
UL Category Control No.
DIVQ
CSA File No.
022086
CSA Class No.
1432-01
North America Certification
UL listed, CSA certified
Specially designed for North America
Yes
Suitable for
Feeder circuits, branch circuits
Current Limiting Circuit-Breaker
Yes
Max. Voltage Rating
480Y/277 V
Degree of Protection
IEC: IP20; UL/CSA Type: -

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
+NZM2-XKR4U 281665 IT_281665.pdf 111 Kbytes +NZM2-XKR4U 281665 IT_281665.pdf
