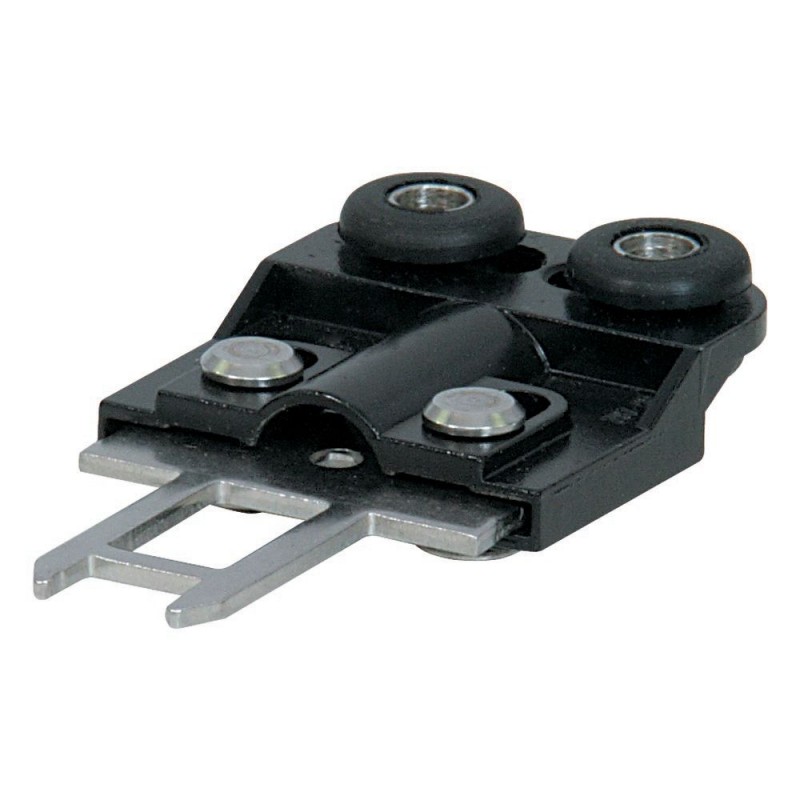

LS-XNG-ZBZ 106834 EATON ELECTRIC Servoattuatore flessibile, rettilineo
LS-XNG-ZBZ
106834
EATON-MOELLER
10
Servoattuatore flessibile, rettilineo
sensori > Attuatore per interruttore di posizione con attuatore separato
Interruttori di posizione
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Comprati di solito insieme
▲Dettagli
▲Servoattuatore flessibile, rettilineo
IEC EN 60947-5-1, IP65, omologazione dell'associazione di categoria GS-ET-19, apparecchio universale, attuatore per bloccoporta elettromagnetico, grazie agli affidabili sistemi di sicurezza ed interblocco delle porte di protezione, l'interruttore LS-ZBZ garantisce un elevato standard di sicurezza nella protezione delle persone e dei processi. L'LS-ZBZ lavora secondo due principi di funzionamento: con interblocco magnetico o con interblocco a molla. L'interblocco a molla è il sistema ideale per una buona protezione personale. Il sistema garantisce la chiusura delle porte anche in caso di mancanza di corrente. In caso di emergenza, un dispositivo di blocco ausiliario consente di aprire la protezione. i sistemi d'interblocco magnetico trovano impiego nell'ambito della protezione personale e dei processi. In presenza di tensione, scatta l'interblocco della copertura di protezione, in caso di interruzione della tensione la zona protetta è direttamente raggiungibile. Con segnalazione separata della posizione della porta, adatto per elettronica secondo IEC/EN 61131-2
Programma di fornitura
Funzione di base
attuatori
Rilevatore tipo
LS…ZBZ/X
Funzione
Servoattuatore flessibile rettilineo
Descrizione
con una maggiore tolleranza in direzione di chiusura
Acciaio legato
Acciaio legato
utilizzabile per
porte con chiusura imprecisa
Note
Per il completamento degli apparecchi base LS-…ZBZ/X
Dati tecnici
Generalità
Conformità alle norme
IEC/EN 60947
Idoneità ai climi
Caldo umido, costante secondo IEC 60068-2-78Caldo umido, ciclico secondo IEC 60068-2-30
Posizione di montaggio
facoltativa
Sezioni di collegamentoRigido
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mm2
2 x (0.75 - 1.5) mm2
Sezioni di collegamentoFlessibile con puntalino
1 x (0.5 - 1.5)
2 x (0.5 - 1.5) mm2
2 x (0.5 - 1.5) mm2
Precisione di riproducibilità
0.02 mm
Contatti/potere d'interruzione
Tensione nominale di tenuta ad impulso [Uimp]
4000 V AC
Tensione nominale di isolamento [Ui]
400 V
Categoria di sovratensione/grado di inquinamento
III/3
Corrente nominale d'impiego [Ie]AC-1524 V [Ie]
6 A
Corrente nominale d'impiego [Ie]AC-15220 V 230 V 240 V [Ie]
6 A
Corrente nominale d'impiego [Ie]AC-15380 V 400 V 415 V [Ie]
4 A
Corrente nominale d'impiego [Ie]DC-1324 V [Ie]
3 A
Corrente nominale d'impiego [Ie]DC-13110 V [Ie]
0.8 A
Corrente nominale d'impiego [Ie]DC-13220 V [Ie]
0.3 A
Frequenza di rete
max. 400 Hz
Resistenza al cortocircuito secondo IEC/EN 60947-5-1Max fusibile
6 A gG/gL
Valori meccanici
Resistenza (urto sinusoidale 20 ms)Contatto a movimento lento
10 g
Frequenza di manovra [man/h]
≦ 800
Azionamento
meccanicoForza di tenuta meccanica a norma GS-ET-19 (04/2004)XG, XW, XNG
1700 NET
meccanicoForza di tenuta meccanica a norma GS-ET-19 (04/2004)XWA, XFG, XF
1600 NET
meccanicoForza di tenuta meccanica a norma GS-ET-19 (04/2004)XNW
1200 NET
ElettromeccanicoPer magnetePotenza assorbitaa 120 V AC
8 VA
ElettromeccanicoPer magnetePotenza assorbitaa 24 V DC
8 W
ElettromeccanicoSicurezza di tensione
0.85 - 1.1 x Us
ElettromeccanicoServizio continuativo
100 % durata di inserzione
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+40 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
su richiesta
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 9.0
Sensors (EG000026) / Attuatore per interruttore di posizione con attuatore separato (EC001487)
Electric engineering, automation, process control engineering / Sensor technology, safety-related sensor technology / Mechanical switch (sensor technology) / Actuator for position switch (ecl@ss13-27-27-06-12 [AFR469008])
Tipologia
Attuatore con fissaggio orizzontale
Approvazioni
Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
12528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
