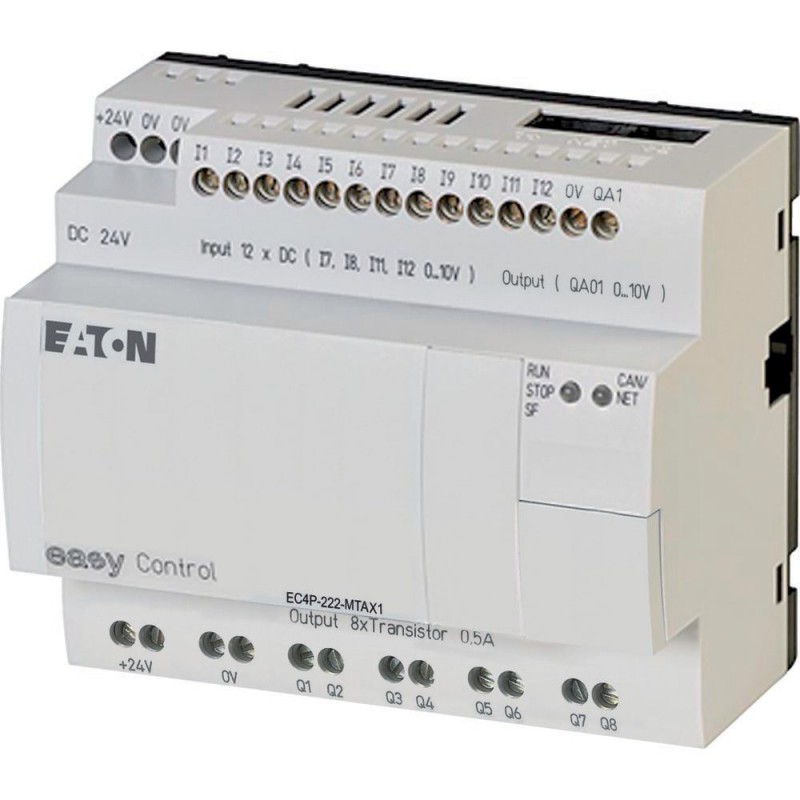

EC4P-222-MTAX1 106404 0004519741 EATON ELECTRIC PLC, 24VDC, 12DI(di cui 4AI), 8DO(T), 1AO, ethernet, CAN Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

EC4P-222-MTAX1 106404 0004519741 EATON ELECTRIC PLC, 24VDC, 12DI(di cui 4AI), 8DO(T), 1AO, ethernet, CAN

EC4P-222-MTAX1

106404

0004519741

EATON-MOELLER

PLC, 24VDC, 12DI(di cui 4AI), 8DO(T), 1AO, ethernet, CAN

Maggiori dettagli


sistemi di controllo industriali (PLC) > set apparecchi PLC

Automatico programmabile EC4P

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli



PLC, 24VDC, 12DI(di cui 4AI), 8DO(T), 1AO, ethernet, CAN
Controllore compatto per operazioni di automazione di piccola e media entità, programmazione secondo IEC 61131 (CoDeSys), L'interfaccia Ethernet (tipi EC4P-222) e l'interfaccia seriale servono per la programmazione, comunicazione tramite UDP e Modbus o collegamento dei client OPC

Programma di fornitura

espandibile: ingressi/uscite e sistemi bus
possibile scritta al laser personalizzata con EC4-COMBINATION-*
Descrizione
easyNet/CANopen® e Ethernet on board
Ingressi
Digitali
12
di cui utilizzabili come analogici
4
Uscite
Transistor
8
analogico
1
Tensione di alimentazione
24 V DC

Dati tecnici

Generalità
Dimensioni (B x H x P)
107.5 x 90 x 72 senza/79 con adattatore per MCC (6 unità passo) mm
Peso
0.3 kg
Montaggio
Guida DIN IEC/EN 60715, 35 mm o montaggio a vite con 3 basi di fissaggio ZB4-101-GF1 (accessori)
Sezioni di collegamento
Rigido
0,2 - 4 (AWG 22 - 12) mm2
Flessibile con puntalino
0,2 - 2,5 (AWG 22 - 12) mm2
Cacciavite a taglio
0.8 x 3.5 mm
Max. forza di serraggio
0.6 Nm
Temperatura ambiente
Temperatura ambiente di servizio
-25 - 55, freddo secondo IEC 60068-2-1, caldo secondo IEC 60068-2-2 °C
Condensa
Eliminazione della condensa con misure idonee
Display LCD (leggibile con sicurezza)
0 - 55 °C
Stoccaggio [ϑ]
-40 - +70 °C
Umidità relativa, nessuna condensa (IEC/EN 60068-2-30)
5 - 95 %
Pressione atmosferica (funzionamento)
1080 - 1080 hPa
Condizioni ambientali meccaniche
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibrazioni (IEC/EN 60068-2-6)Ampiezza costante 0.15 mm
10 - 57 Hz
Vibrazioni (IEC/EN 60068-2-6)Accelerazione costante 2 g
57 - 150 Hz
Resistenza agli urti (IEC/EN 60068-2-27) semionda 15 g/11 ms
18 Urti
Caduta (IEC/EN 60068-2-31) [Altezza di caduta]
50 mm
Caduta libera, imballato (IEC/EN 60068-2-32)
1 m
Posizione di montaggio
verticale
Compatibilità elettromagnetica (EMC)
Categoria di sovratensione/grado di inquinamento
II/2
Scarica elettrostatica (ESD)Norma applicata
IEC/EN 61000-4-2, Level 3
Scarica elettrostatica (ESD)Scarico dell'aria
8 kV
Scarica elettrostatica (ESD)Scarica dei contatti
6 kV
campi elettromagnetici (RFI), aIEC EN 61000-4-3
10 V/m
Soppressione radiodisturbo
EN 55011 classe B, EN 55022 classe B
Impulsi Burst
IEC/EN 61000-4-4, Level 3 kV
Impulsi BurstCavo di alimentazione
2 kV
Impulsi BurstConduttori di segnale
2 kV
impulsi ad alta energia (surge)
2 kV (cavi di alimentazione simmetrici, easy ...AC)
0,5V (cavi di alimentazione simmetrici, EASY...DC)
secondo IEC/EN 61000-4-5
Ammisione a IEC EN 61000-4-6
10 V
Prova di isolamento
Misurazione della distanza di isolamento in aria
EN 50178, UL 508, CSA C22.2, No. 142
Prova di isolamento
EN 50178
Memorizzazione transitoria dell'orologio calendario
Memorizzazione transitoria dell'orologio calendario
252U067
① Tempo tampone (ore) a supercondensatore completamente carico
② durata d'esercizio (anni)
Precisione dell'orologio calendario
Tip. ± 5 (± 0,5 h⁄anno) s/giorno
Memoria di rimanenza
Cicli di scrittura della memoria di rimanenza
10000000000 (10¹⁰) (cicli di lettura-⁄scrittura)
Alimentazione
Tensione nominale di impiego [Ue]
24 DC (-15/+20%) V
Campo ammesso [Ue]
20.4 - 28.8 V DC
Ondulazione residua
≦ 5 %
Corrente di ingresso
tip. 140 mA a Ue
Interruzioni di tensione
≤ 10
(IEC/EN 61131-2) ms
Dissipazione [P]
tip. 3,4 W
CPU
Processore
Infineon XC161
MemoriaCodice programma/dati
256/14 segmenti da 16 KB kByte
MemoriaMarker/dati di ritenzione
16/4/4/8 kByte
Tempo di ciclo per 1 k di istruzioni (Bit, Byte)
< 0.3 ms
Interfaccia
Interfaccia PRG RS232Velocità di trasmissione dati
4,8, 9,6, 19,2, 38,4, 57,6, 115,2 (Formato carattere: 8 Bit di dati, nessuna parità, 1 bit di stop) kBit/s
Interfaccia PRG RS232Tecnica di collegamento
Connettore femmina RJ45
Interfaccia PRG RS232Separazione galvanica
nessuno
Interfaccia PRG RS232Modalità di funzionamento MasterVelocità di trasferimento dati
0,3, 0,6, 1,2, 2,4, 4,8, 9,6, 19,2, 38,4, 57,6 kBit/s
Interfaccia PRG RS232Modalità di funzionamento MasterFormati dei caratteri
8E1, 8O1, 8N1, 8N2, 7E2, 7O2, 7N2, 7E1
Interfaccia PRG RS232Modalità di funzionamento MasterNumero di byte d'invio in un blocco
190 Byte
Interfaccia PRG RS232Modalità di funzionamento MasterNumero di byte di ricezione in un blocco
190 Byte
EthernetBaudrate
10 MBit/s, 100 m MBit/s
EthernetTecnica di collegamento
RJ45
EthernetSeparazione galvanica
No
CANopen®Baudrate
500 kbit/s, 25 m
250 kbit/s, 60m
125 kbit/s, 125 m
50 kbit/s, 300 m
20 kbit/s, 700 m
10 kbit/s, 1000 m
CANopen®Terminazione bus (primo e ultimo utente)
Connettore EASY-NT-R (incl. resistenza di terminazione bus 120 Ω)
CANopen®Tecnica di collegamento
2 x RJ45, a 8 poli
Modalità di funzionamento MasterNumero
8
Modalità di funzionamento SlaveUtenti
massimo 126 Numero
Modalità di funzionamento SlaveTipo PDO
asincrono, ciclico, aciclico
Modalità di funzionamento SlaveProfilo dell'apparecchio
secondo DS 301 V4
Ingressi digitali 24 V DC
Numero
12
Ingressi configurabili come ingressi analogici
4 (I7, I8, I11, I12)
Indicazione di stato
LCD-Display
Separazione galvanica
verso le uscite: sì
alla rete easyNET, easyLink
Tensione nominale d'impiego [Ue]
24 V DC
Tensione di ingresso
< 5 (I1 - I6, I9 - I10) < 8 (I7, I8, I11, I12) nello stato „0“
> 15.0 (I1 - I6, I9, I10) > 8.0 (I7, I8, I11, I12) nello stato „1“ V DC
Corrente di ingresso nello stato "1"Corrente di ingresso nello stato 1
3.3 (I1 a I6)
2,2 (I7, I8)
3,3 (I9, I10)
2,2 (I11, I12) mA
Tempo di ritardo
tip. 0.02 (I1 - I4), tip. 0.25 (I5 - I12) (da “0” a “1”)
tip. 0.02 (I1 - I4), tip. 0.25 (I5 - I12) da (“1” a “01”) ms
Lunghezza linea
100 (non schermata) m
Contatore incrementaleNumero ingressi di conteggio
1 (I1, I2, I3, I4)
Contatore incrementaleCampo valori
32 Bit
Contatore incrementaleFrequenza di conteggio
≦ 40 kHz
Contatore incrementaleForma dell'impulso
rettangolare
Contatore incrementaleIngressi contatori
I1, I2
Contatore incrementaleIngresso di riferimento
I3
Contatore incrementaleIngresso per interruttore di riferimento
I4
Contatore incrementaleIngressi di conteggio I1 e I2, I3 e I4
1
Contatore incrementaleSfasamento segnale
90°
Ingressi contatore rapidiNumero
2 (I1, I2) con 16 bit oppure 1 (I1) con 32 bit
Ingressi contatore rapidiCampo valori
16/32 Bit
Ingressi contatore rapidiLunghezza linea
≦ 20 (schermato) m
Ingressi contatore rapidiFrequenza di conteggio
≦ 50 kHz
Ingressi contatore rapidiForma dell'impulso
rettangolare
Ingressi analogici
Numero
4 (I7, I8, I11, I12)
Separazione galvanica
verso le uscite: sì
verso interfaccia/scheda di memoria: no
Tipo di ingresso
Tensione continua
Campo di segnale
0 - 10 V DC
Risoluzione
0.01 V analogico
0.01 V digitale
10 Bit (valore 0 - 1023)
Impedenza d'ingresso
11.2 kΩ
Precisione del valore realein un singolo apparecchio
±2, (I7, I8, I11, I12) ±0,12 V %
Tempo di conversione analogico/digitale
ogni ciclo CPU ms
Corrente di ingresso
< 1 mA
Lunghezza linea
≦ 30, schermata m
Uscite analogiche
Numero
1
Tipo di uscita
Tensione continua
Corrente di uscita massima
0.01 A
Resistenza di carico
1 kΩ
Protezione contro sovraccarichi e corto circuiti
Risoluzione
0.01 V DC analogico
10 Bit (valore 0 - 1023) digitale
Tempo di assestamento
100 µs
Precisione-25 °C/+55 °C
2 %
Precisione25 °C
1 %
Tempo di conversione analogico/digitale
ogni ciclo CPU ms
Uscite a transistor
Numero
8
Tensione nominale di impiego [Ue]
24 V DC
Campo ammesso [Ue]
20.4 - 28.8 V DC
Ondulazione residua
≦ 5 %
Corrente di alimentazione
tip./max. 18/32 nello stato 0
24/44 nello stato 1 mA
Protezione contro inversioni di polarità
sì (attenzione: se viene applicata sulle uscite 0V o GND con una tensione di alimentazione a polarità invertita, si verifica un corto circuito)
Separazione galvanica
rispetto alla tensione di alimentazione, ingressi
verso scheda di memoria: sì
verso gli ingressi: sì
Corrente nominale d'impiego nello stato “1” DC per canale [Ie]
max. 0.5 A
Carico lampada senza Rvper canale
5 W
Corrente residua nello stato "0" per canale
< 0.1 mA
Tensione di uscita max.
2.5 (stato 0 per carico esterno < 10 MΩ)
U = Ue- 1 V (stato 1 per Ie= 0.5 A) V
Protezione contro cortocircuiti
sì, elettronica (Q1 - Q4), termica (Q5 - Q8), (analisi eseguita con ingresso diagnostico I16, I15)
Corrente di apertura al corto circuito per Ra10 mΩ
0.7 ≦ Ie≦ 2 per uscita A
Corrente di corto circuito complessiva massima
16 A
Corrente al corto circuito di picco
32 A
Disinserzione termica
Massima frequenza di commutazione con carico ohmico costante RL< 100 kΩ (a seconda del numero di canali attivi e del carico)
40000 Manovre/h
Collegabilità in parallelo delle uscitecon carico ohmico, carico induttivo con circuito di protezione esterno, combinazione nell'ambito di un gruppo
Gruppo 1: da Q1 a Q4
Gruppo 2: da Q5 a Q8
Collegabilità in parallelo delle usciteNumero di uscite [max.]
4
Collegabilità in parallelo delle usciteMax. corrente totale
2 (Attenzione! Le uscite devono essere comandate contemporaneamente e per lo stesso tempo) A
Visualizzazione di stato delle uscite
display LCD
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoT0.95 = 1 ms, R = 48 Ω, L = 16 mHFattore di contemporaneità
0.25 g
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoT0.95 = 1 ms, R = 48 Ω, L = 16 mHDurata di inserzione
100 % durata di inserzione
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoT0.95 = 1 ms, R = 48 Ω, L = 16 mHMassima frequenza di commutazione f = 0.5 Hz (max. durata di inserzione = 50 %)
1500 Manovre
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 HFattore di contemporaneità
0.25 g
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 HDurata di inserzione
100 % durata di inserzione
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 HMassima frequenza di commutazione f = 0.5 Hz (max. durata di inserzione = 50 %)
1500 Manovre
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoT0,95 = 15 ms, R = 48 Ω, L = 0,24 HFattore di contemporaneità
0.25 g
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoT0,95 = 15 ms, R = 48 Ω, L = 0,24 HDurata di inserzione
100 % durata di inserzione
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoT0,95 = 15 ms, R = 48 Ω, L = 0,24 HMassima frequenza di commutazione f = 0.5 Hz (max. durata di inserzione = 50 %)
1500 Manovre
Carico induttivo a norma EN 60947-5-1con circuito di protezione esternoFattore di contemporaneità
1 g
Carico induttivo a norma EN 60947-5-1con circuito di protezione esternoDurata di inserzione
100 % durata di inserzione
Carico induttivo a norma EN 60947-5-1con circuito di protezione esternoMax. frequenza di commutazione, max. durata di inserzione
A seconda del circuito di protezione Manovre
Tensione di alimentazione UAux
Protezione contro inversioni di polarità
sì (attenzione: se viene applicata sulle uscite 0V o GND con una tensione di alimentazione a polarità invertita, si verifica un corto circuito)
Separazione galvanica
Rete easyNet
Terminazione bus (primo e ultimo utente)
Connettore EASY-NT-R (incl. resistenza di terminazione bus 120 Ω)

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
3.4 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+55 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

sistemi di controllo industriali (PLC) (EG000024) / set apparecchi PLC (EC002581)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / UnitÓ di controllo / Unitó Di Controllo A Memoria Programmabile (Plc) / Sistemi completi PLC ([email protected] [BAA707013])
contiene elementi funzionali
contiene apparecchio base
contiene supporto moduli
no
contiene alimentazione elettrica
contiene modulo d’entrata analogico
contiene modulo d’uscita analogico
contiene modulo d’entrata digitale
contiene modulo d’uscita digitale
contiene modulo funzionale
contiene modulo tecnologico
no
contiene modulo di comunicazione
contiene unità di memoria
contiene modulo di simulazione
no
contiene cavo di connessione
no
contiene unità di comando
no
contiene monitor
no
contiene software di programmazione
no
contiene software di engineering
contiene software di visualizzazione
no
contiene librerie
contiene documentazione
contiene altri componenti
software preinstallato
no

Approvazioni

Product Standards
IEC: see Technical Data; UL508; CSA-C22.2 No. 0-M; CSA-C22.2 No. 142-M; CE marking
UL File No.
E135462
UL Category Control No.
NRAQ
CSA File No.
012528
CSA Class No.
2252-01
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP20, UL/CSA Type: -

Dimensioni

2724DIM-5

Datasheet - PDF

Titolo: Dimensione: Tipo:
EC4P-222-MTAX1 0004519741 106404 IT_106404.pdf 281 Kbytes   EC4P-222-MTAX1 0004519741 106404 IT_106404.pdf

Recensioni: (0)

Nessun commento per il momento.

Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
  Captcha
  Inserisci recensione

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
