Conformità alle norme
IEC/EN 60947, VDE 0660
Protezione contro contatti accidentali
Protezione contro i contatti con le dita e il dorso della mano secondo VDE 0106 parte 100
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Resistenza agli urti (semionda 10 ms) secondo IEC 60068-2-27
20 (semionda 20 ms) g
Sezionamento sicuro secondo EN 61140tra contatti ausiliari e contatti principali
500 V AC
Sezionamento sicuro secondo EN 61140tra contatti ausiliari
300 V AC
Posizione di montaggio
Verticale e ruotato di 90° in ogni direzione |
| con modulo di protezione differenziale XFI: |
- NZM1, N1, NZM2, N2: verticale e ruotato di 90° in ogni direzione |
con dispositivo rimovibile: |
- NZM1, N1, NZM2, N2: verticale, 90° destra/sinistra |
con dispositivo estraibile: |
- NZM3, N3: verticale, 90° sinistra |
- NZM4, N4: verticale |
con comando a distanza: |
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: verticale e ruotato di 90° in ogni direzione |
Senso di alimentazione
A piacere
Grado di protezioneApparecchio
nel campo degli elementi di comando: IP20 (grado di protezione base)
Grado di protezioneCustodia
con cornice: IP40
con maniglia per comando rinviato e bloccoporta: IP66
Grado di protezioneMorsetti di collegamento
Morsetto a tunnel: IP10
Separatore di fase e morsetto a nastro: IP00

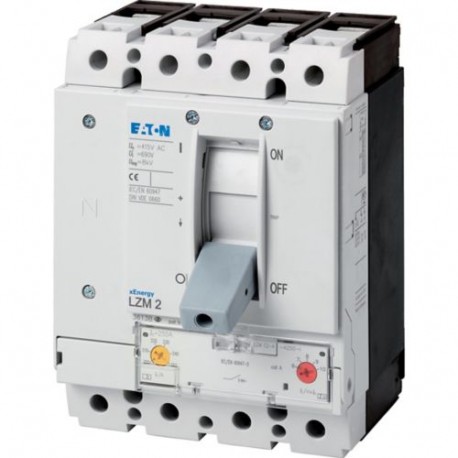

Interruttori automatici di potenza
Corrente nominale = corrente nominale ininterrotta [In= Iu]
300 A
Tensione nominale di tenuta ad impulso [Uimp]Circuito principale
8000 V
Tensione nominale di tenuta ad impulso [Uimp]Contatti ausiliari
6000 V
Tensione nominale di impiego [Ue]
690 V AC
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di isolamento [Ui]
690 V
Impiego in reti senza messa a terra
≦ 690 V
Potere nominale di chiusura sotto corto circuito [Icm]240 V 50/60 Hz [Icm]
121 kA
Potere nominale di chiusura sotto corto circuito [Icm]400/415 V 50/60 Hz [Icm]
76 kA
Potere nominale di chiusura sotto corto circuito [Icm]440 V 50/60 Hz [Icm]
63 kA
Potere nominale di chiusura sotto corto circuito [Icm]525 V 50/60 Hz [Icm]
24 kA
Potere nominale di chiusura sotto corto circuito [Icm]690 V 50/60 Hz [Icm]
14 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]240 V 50/60 Hz [Icu]
55 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]400/415 V 50 Hz [Icu]
36 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]440 V 50/60 Hz [Icu]
30 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]525 V 50/60 Hz [Icu]
12 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]690 V 50/60 Hz [Icu]
12 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]230 V 50/60 Hz [Ics]
55 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]400/415 V 50/60 Hz [Ics]
36 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]440 V 50/60 Hz [Ics]
22.5 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]525 V 50/60 Hz [Ics]
3 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]690 V 50/60 Hz [Ics]
3 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]
Massima sicurezza, quando la corrente di corto circuito prevista nel punto di installazione supera il potere di interruzione dell'interruttore automatico di potenza.
Categoria d'uso secondo IEC/EN 60947-2
A
Potere nominale di chiusura e di aperturaCorrente nominale d'impiego [Ie]AC-1380 V 400 V [Ie]
300 A
Potere nominale di chiusura e di aperturaCorrente nominale d'impiego [Ie]AC-1415 V [Ie]
300 A
Potere nominale di chiusura e di aperturaCorrente nominale d'impiego [Ie]AC-1690 V [Ie]
300 A
Potere nominale di chiusura e di aperturaCorrente nominale d'impiego [Ie]AC-3380 V 400 V [Ie]
300 A
Potere nominale di chiusura e di aperturaCorrente nominale d'impiego [Ie]AC-3415 V [Ie]
300 A
Potere nominale di chiusura e di aperturaCorrente nominale d'impiego [Ie]AC-3660 V 690 V [Ie]
300 A
Durata meccanica [Manovre]
20000
Durata, elettricaAC-1400 V 50/60 Hz [Manovre]
10000
Durata, elettricaAC-1415 V 50/60 Hz [Manovre]
7500
Durata, elettricaAC-1690 V 50/60 Hz [Manovre]
7500
Durata, elettricaAC-2, AC-3415 V 50/60 Hz [Manovre]
6500
Durata, elettricaMax. frequenza di manovra [man/h]
120 man/h
Tempo totale di interruzione al cortocircuito
< 10 ms
Dotazione standard
collegamento a vite
Cavo circolare CuMorsetto a tunnelRigido
1 x 16 mm2
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioreCollegamento a bullone
M8
