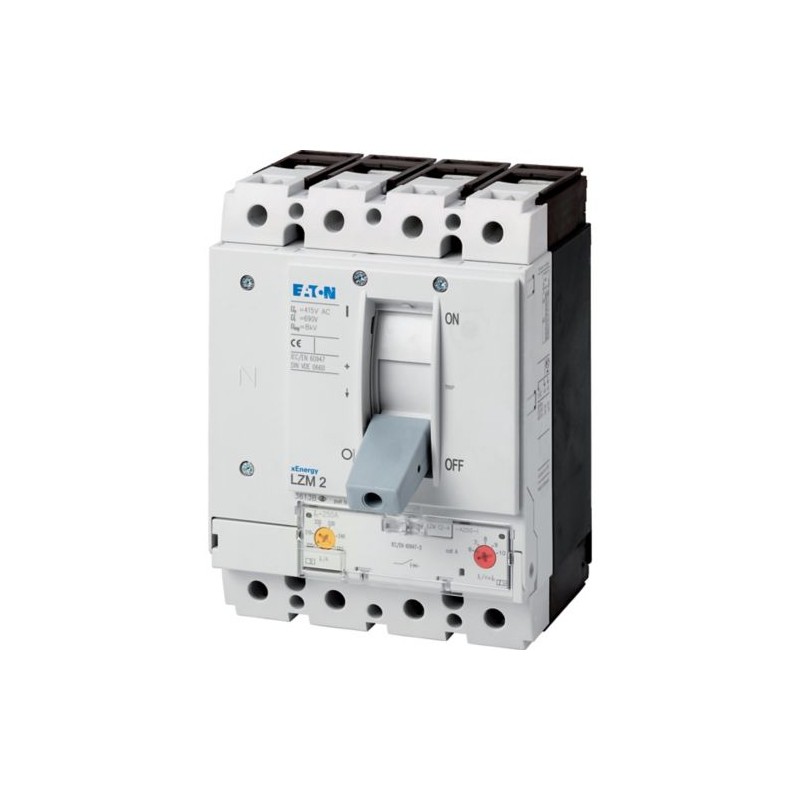

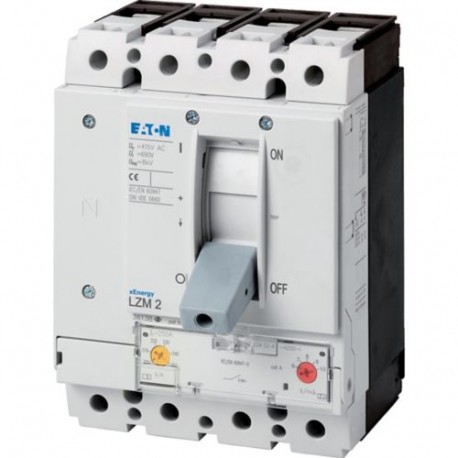

LZMC2-4-A160-I 116435 EATON MOELLER Interruttore automatico di potenza, 4p, 160A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

LZMC2-4-A160-I 116435 EATON MOELLER Interruttore automatico di potenza, 4p, 160A

LZMC2-4-A160-I

116435

EATON - MOELLER

Disponibile

Invio oggi

Prodotto su richiesta, non accetta il ritorno.

Interruttore automatico di potenza, 4p, 160A

Maggiori dettagli


Interruttore Magnetotermico Interruttori Magnetotermici

Interruttori LZM - EATON - MOELLER

Compact interruttore, fino a 160A - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

QuantitàPrezzo
1+$470.07
2+$468.96
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
Assortimento
  interruttore automatico di potenza
Funzione di protezione
  protezione impianti e cavi
Norma/Approvazione
  IEC
Tecnica di installazione
  Montaggio fisso
Tecnica di sgancio
  Sganciatore magnetotermico
Grandezza
  LZM2
Descrizione
  L'impostazione del valore di taratura nel conduttore neutro avviene in modo sincronizzato rispetto al valore di taratura Ir dei conduttori di fase.
Numero di poli
  a 4 poli
Dotazione standard
  collegamento a vite
Potere d'interruzione

400/415 V 50/60 Hz
IcukA36
Corrente nominale = corrente nominale ininterrotta

Corrente nominale = corrente nominale ininterrotta
In = IuA160
Conduttore di neutro
% del conduttore di faseA100
Campo di taratura

Sganciatore termico

IrA 125 - 160
Conduttore di fase
IrA 125 - 160
Sganciatore magnetico

senza ritardo
Ii = In x … 6 - 10
Dati tecnici
Generalità
Conformità alle norme
  IEC/EN 60947, VDE 0660
Protezione contro contatti accidentali
  Protezione contro i contatti con le dita e il dorso della mano secondo VDE 0106 parte 100
Idoneità ai climi
  Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Resistenza agli urti (semionda 10 ms) secondo IEC 60068-2-27
 g20 (semionda 20 ms)
Sezionamento sicuro secondo EN 61140

tra contatti ausiliari e contatti principali
 V AC500
tra contatti ausiliari
 V AC300
Posizione di montaggio

Verticale e ruotato di 90° in ogni direzione
 >con modulo di protezione differenziale XFI:
- NZM1, N1, NZM2, N2: verticale e ruotato di 90° in ogni direzione
con dispositivo rimovibile:
- NZM1, N1, NZM2, N2: verticale, 90° destra/sinistra
con dispositivo estraibile:
- NZM3, N3: verticale, 90° sinistra
- NZM4, N4: verticale
con comando a distanza:
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: verticale e ruotato di 90° in ogni direzione

Senso di alimentazione
  A piacere
Grado di protezione

Apparecchio
  nel campo degli elementi di comando: IP20 (grado di protezione base)
Custodia
  con cornice: IP40

con maniglia per comando rinviato e bloccoporta: IP66
Morsetti di collegamento
  Morsetto a tunnel: IP10
Separatore di fase e morsetto a nastro: IP00
Interruttori automatici di potenza
Corrente nominale = corrente nominale ininterrotta
In = IuA160
Tensione nominale di tenuta ad impulso
Uimp
Circuito principale
 V8000
Contatti ausiliari
 V6000
Tensione nominale di impiego
UeV AC690
Categoria di sovratensione/grado di inquinamento
  III/3
Tensione nominale di isolamento
UiV690
Impiego in reti senza messa a terra
 V 690
Potere d'interruzione
Potere nominale di chiusura sotto corto circuito
Icm
240 V 50/60 Hz
IcmkA121
400/415 V 50/60 Hz
IcmkA76
440 V 50/60 Hz
IcmkA63
525 V 50/60 Hz
IcmkA24
690 V 50/60 Hz
IcmkA14
Potere nominale di interruzione sotto cortocircuito Icn
Icn
Icu IEC/EN 60947 sequenza di commutazione OtCO
IcukA
240 V 50/60 Hz
IcukA55
400/415 V 50/60 Hz
IcukA36
440 V 50/60 Hz
IcukA30
525 V 50/60 Hz
IcukA12
690 V 50/60 Hz
IcukA8
Ics IEC/EN 60947 sequenza di commutazione OtCOtCO
IcskA
230 V 50/60 Hz
IcskA55
400/415 V 50/60 Hz
IcskA36
440 V 50/60 Hz
IcskA22.5
525 V 50/60 Hz
IcskA6
690 V 50/60 Hz
IcskA4

  Massima sicurezza, quando la corrente di corto circuito prevista nel punto di installazione supera il potere di interruzione dell'interruttore automatico di potenza.
Categoria d'uso secondo IEC/EN 60947-2
  A
Potere nominale di chiusura e di apertura

Corrente nominale d'impiego
IeA
AC-1

380 V 400 V
IeA300
415 V
IeA300
690 V
IeA250
AC-3

380 V 400 V
IeA160
415 V
IeA160
660 V 690 V
IeA160
Durata meccanica
Manovre 20000
Durata, elettrica

AC-1

400 V 50/60 Hz
Manovre 10000
415 V 50/60 Hz
Manovre 10000
690 V 50/60 Hz
Manovre 7500
AC-2, AC-3

415 V 50/60 Hz
Manovre 6500
690 V 50/60 Hz
Manovre 5000
Max. frequenza di manovra
man/hman/h120
Dissipazioni termiche per polo con Iu riferite alla massima corrente nominale d'impiego per la grandezza in oggetto
 W19

  In relazione alle dissipazioni termiche per polo, i dati si riferiscono alla massima corrente nominale per la grandezza in oggetto.
Tempo d'interruzione totale in caso di cortocircuito
 ms< 10
Sezioni di collegamento
Dotazione standard
  collegamento a vite
Cavo circolare Cu

Morsetto a tunnel

Rigido
 mm21 x 16
Sbarra in rame (larghezza x profondità)
mm
Collegamento a bullone e collegamento posteriore

Collegamento a bullone
  M8
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione
InA160
Dissipazione dell'apparecchio, in funzione della corrente
PvidW38.4
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Rated permanent current Iu
 A160
Rated voltage
 V690 - 690
Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
 kA36
Overload release current setting
 A125 - 160
Adjustment range short-term delayed short-circuit release
 A0 - 0
Adjustment range undelayed short-circuit release
 A960 - 1600
Integrated earth fault protection
  No
Type of electrical connection of main circuit
  Screw connection
Device construction
  Built-in device fixed built-in technique
Suitable for DIN rail (top hat rail) mounting
  No
DIN rail (top hat rail) mounting optional
  Yes
Number of auxiliary contacts as normally closed contact
  0
Number of auxiliary contacts as normally open contact
  0
Number of auxiliary contacts as change-over contact
  0
Switched-off indicator available
  No
With under voltage release
  No
Number of poles
  4
Position of connection for main current circuit
  Front side
Type of control element
  Rocker lever
Complete device with protection unit
  Yes
Motor drive integrated
  No
Motor drive optional
  Yes
Degree of protection (IP)
  IP20
Curve caratteristiche
Dimensioni
Distanza di spegnimento arco, distanza di sicurezza minima rispetto ad altre superfici
Distanza di sicurezza minima rispetto a superfici adiacenti
Ulteriori informazioni sul prodotto (link)
IL01206012Z Interruttore automatico di potenza LZMB2, sezionatore di potenza LN2


Datasheet - PDF
