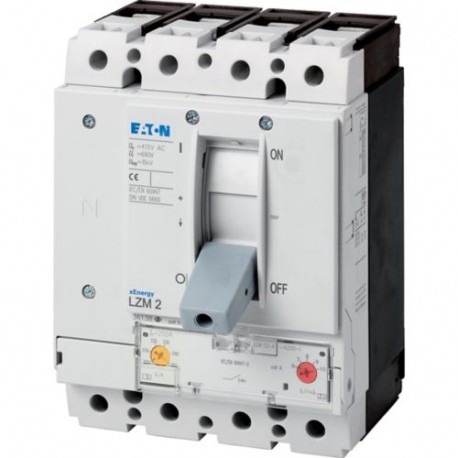

LZMB2-4-A300-I

116434

EATON-MOELLER

Interruttore automatico di potenza, 4p, 300A

Maggiori dettagli


Interruttori automatici modulari LZM

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $1,106.17
Prezzo unitario: $1,106.17

Quantità Prezzo
1+$1,106.17
2+$1,106.18
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Dettagli

▲


Programma di fornitura
Assortimento
 interruttore automatico di potenza
Funzione di protezione
 protezione impianti e cavi
Norma/Approvazione
 IEC
Tecnica di installazione
 Montaggio fisso
Tecnica di sgancio
 Sganciatore magnetotermico
Grandezza
 LZM2
Descrizione
 L'impostazione del valore di taratura nel conduttore neutro avviene in modo sincronizzato rispetto al valore di taratura Ir dei conduttori di fase.
Numero di poli
 a 4 poli
Dotazione standard
 collegamento a vite
Potere d'interruzione
400/415 V 50/60 Hz
 Icu kA 25
Corrente nominale = corrente nominale ininterrotta
Corrente nominale = corrente nominale ininterrotta
 In= Iu A 300
Conduttore di neutro
 % del conduttore di fase A 100
Campo di taratura
Sganciatore termico
Ir A 240 - 300
Conduttore di fase
 Ir A 240 - 300
Sganciatore magnetico
senza ritardo
 Ii= Inx … 6 - 10
con ritardo
 Isd= Irx … 5 - 8,3
Dati tecnici
Generalità
Conformità alle norme
 IEC/EN 60947, VDE 0660
Protezione contro contatti accidentali
 Protezione contro i contatti con le dita e il dorso della mano secondo VDE 0106 parte 100
Idoneità ai climi
 Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Resistenza agli urti (semionda 10 ms) secondo IEC 60068-2-27
 g 20 (semionda 20 ms)
Sezionamento sicuro secondo EN 61140
tra contatti ausiliari e contatti principali
 V AC 500
tra contatti ausiliari
 V AC 300
Peso
 kg 3.5
Posizione di montaggio

Verticale e ruotato di 90° in ogni direzione
> con modulo di protezione differenziale XFI:
- NZM1, N1, NZM2, N2: verticale e ruotato di 90° in ogni direzione
con dispositivo rimovibile:
- NZM1, N1, NZM2, N2: verticale, 90° destra/sinistra
con dispositivo estraibile:
- NZM3, N3: verticale, 90° sinistra
- NZM4, N4: verticale
con comando a distanza:
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: verticale e ruotato di 90° in ogni direzione
Senso di alimentazione
 A piacere
Grado di protezione
Apparecchio
 nel campo degli elementi di comando: IP20 (grado di protezione base)
Custodia
 con cornice: IP40

con maniglia per comando rinviato e bloccoporta: IP66
Morsetti di collegamento
 Morsetto a tunnel: IP10
Separatore di fase e morsetto a nastro: IP00
Interruttori automatici di potenza
Corrente nominale = corrente nominale ininterrotta
 In= Iu A 300
Tensione nominale di tenuta ad impulso
 Uimp
Circuito principale
 V 8000
Contatti ausiliari
 V 6000
Tensione nominale di impiego
 Ue V AC 440
Categoria di sovratensione/grado di inquinamento
 III/3
Tensione nominale di isolamento
 Ui V 690
Impiego in reti senza messa a terra
 V 440
Potere d'interruzione
Potere nominale di chiusura sotto corto circuito
 Icm
240 V 50/60 Hz
 Icm kA 63
400/415 V 50/60 Hz
 Icm kA 53
440 V 50/60 Hz
 Icm kA 53
Potere nominale di interruzione sotto cortocircuito Icn
 Icn
Icu IEC/EN 60947 sequenza di commutazione OtCO
 Icu kA
240 V 50/60 Hz
 Icu kA 30
400/415 V 50/60 Hz
 Icu kA 25
440 V 50/60 Hz
 Icu kA 25
Ics IEC/EN 60947 sequenza di commutazione OtCOtCO
 Ics kA
230 V 50/60 Hz
 Ics kA 30
400/415 V 50/60 Hz
 Ics kA 25
440 V 50/60 Hz
 Ics kA 18.5
Massima sicurezza, quando la corrente di corto circuito prevista nel punto di installazione supera il potere di interruzione dell'interruttore automatico di potenza.
Categoria d'uso secondo IEC/EN 60947-2
 A
Potere nominale di chiusura e di apertura
Corrente nominale d'impiego
 Ie A
AC-1
380 V 400 V
 Ie A 300
415 V
 Ie A 300
AC-3
380 V 400 V
 Ie A 300
415 V
 Ie A 300
660 V 690 V
 Ie A 300
Durata meccanica
 Manovre 20000
Durata, elettrica
AC-1
400 V 50/60 Hz
 Manovre 10000
415 V 50/60 Hz
 Manovre 10000
AC-2, AC-3
415 V 50/60 Hz
 Manovre 6500
Max. frequenza di manovra
 man/h man/h 120
Dissipazioni termiche per polo con Iuriferite alla massima corrente nominale d'impiego per la grandezza in oggetto
 W 19
In relazione alle dissipazioni termiche per polo, i dati si riferiscono alla massima corrente nominale per la grandezza in oggetto.
Tempo d'interruzione totale in caso di cortocircuito
 ms < 10
Sezioni di collegamento
Dotazione standard
 collegamento a vite
Caratteristiche generali del sistema

Equipaggiamento di base
Morsetti a mantello ● - - -
collegamento a vite - ● ● ●
Accessori
Morsetti a mantello - ● ● -
collegamento a vite ● - - ●
Morsetti a tunnel ● ● ● ●
Attacchi posteriori ● ● ● ●
Morsetto per bandella - - - ●
Cavo circolare Cu
Morsetto a mantello
Rigido
 mm2 1 x (4 - 16)
2 x (4 - 16)
Flessibile
 mm2 1 x (25 - 185)
2 x (25 - 70)
Morsetto a tunnel
Rigido
 mm2 1 x 16
flessibile
 mm2
flessibile
 mm2 1 x (25 - 185)
Collegamento a bullone e collegamento posteriore
direttamente sull'interruttore
rigido
 mm2 1 x (4 - 16)
2 x (4 - 16)
flessibile
 mm2 1 x (25 - 185)
2 x (25 - 70)
Cavo in alluminio o rame
rigido
 mm2 1 x 16
flessibile
 mm2
flessibile
 mm2 1 x (25 - 185)
Collegamento a bullone e collegamento posteriore
Bandella in rame, forata
 min. mm 2 x 16 x 0,8
Bandella in rame, forata
 max. mm 10 x 16 x 0,8
Bandella in rame (numero lamelle x larghezza x spessore lamelle)
Morsetto a mantello
min. mm 2 x 9 x 0.8
max. mm 10 x 16 x 0.8
Collegamento a bullone e collegamento posteriore
Bandella in rame, forata
 min. mm 2 x 16 x 0,8
Bandella in rame, forata
 max. mm 10 x 16 x 0,8
Sbarra in rame (larghezza x profondità)
 mm
Collegamento a bullone e collegamento posteriore
Collegamento a bullone
 M8
direttamente sull'interruttore
min. mm 16 x 5
max. mm 20 x 5
Cavi di comando
mm2 1 x (0,75 - 2,5)
2 x (0,75 - 1,5)
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione
 In A 300
Dissipazione dell'apparecchio, in funzione della corrente
 Pvid W 83.7
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti
10.2.2 Resistenza alla corrosione
 I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
 I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
 I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
 I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
 I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
 Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
 Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
 I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
 Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
 I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
 Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
 Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
 Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
 Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento
10.9.2 Rigidità dielettrica a frequenza di rete
 Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
 Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
 Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
 Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
 Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
 Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
 Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Rated permanent current Iu
 A 300
Rated voltage
 V 690 - 690
Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
 kA 25
Overload release current setting
 A 240 - 300
Adjustment range short-term delayed short-circuit release
 A 0 - 0
Adjustment range undelayed short-circuit release
 A 2000 - 2500
Integrated earth fault protection
 No
Type of electrical connection of main circuit
 Screw connection
Device construction
 Built-in device fixed built-in technique
Suitable for DIN rail (top hat rail) mounting
 No
DIN rail (top hat rail) mounting optional
 Yes
Number of auxiliary contacts as normally closed contact
 0
Number of auxiliary contacts as normally open contact
 0
Number of auxiliary contacts as change-over contact
 0
Switched-off indicator available
 No
With under voltage release
 No
Number of poles
 4
Position of connection for main current circuit
 Front side
Type of control element
 Rocker lever
Complete device with protection unit
 Yes
Motor drive integrated
 No
Motor drive optional
 Yes
Degree of protection (IP)
 IP20
Curve caratteristiche
Dimensioni
Distanza di spegnimento arco, distanza di sicurezza minima rispetto ad altre superfici
Distanza di sicurezza minima rispetto a superfici adiacenti
Ulteriori informazioni sul prodotto (link)
IL01206012Z Interruttore automatico di potenza LZMB2, sezionatore di potenza LN2

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON PRODUCT CATALOGUE LZM.pdf 5 Mbytes
