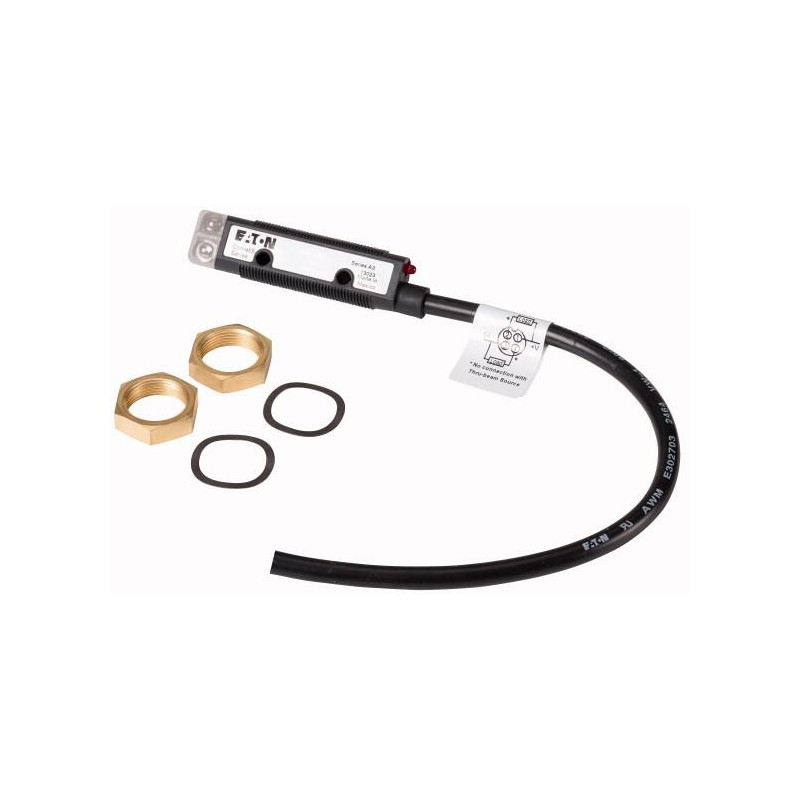

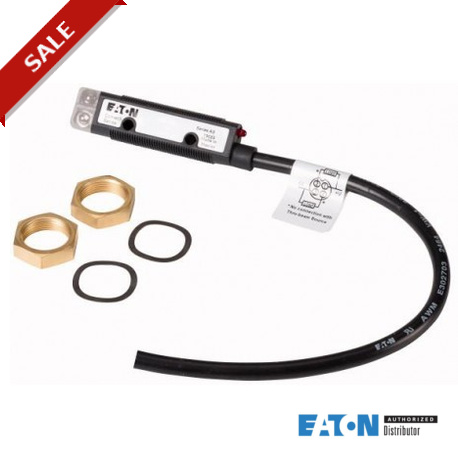

13104A6517 135603 EATON ELECTRIC Rivelatore fotoelettrico a riflessione diffusa Sn 50 mm 4 L 10-30 V CC NPN .. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

13104A6517 135603 EATON ELECTRIC Rivelatore fotoelettrico a riflessione diffusa Sn 50 mm 4 L 10-30 V CC NPN ..

13104A6517

135603

EATON-MOELLER

Sensore fotoelettrico a riflessione, Sn=50mm, 4L, 10-30VDC, NPN, PNP, M18, materiale isolante, cavo 2m

Rivelatore fotoelettrico a riflessione diffusa; Sn=50 mm; 4 L; 10-30 V CC; NPN; PNP; M18; Materiale isolante; Cavo 2 m

Maggiori dettagli


Sensori

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Programma di fornitura
Funzione di base
     Sensori ottici
Assortimento
     Serie Comet
Possibilità di collegamento
     Cavo di collegamento 2 m
Forma costruttiva (dimensioni esterne)
   mm M18 x 1
Tensione nominale d'impiego
 Ue   10 - 30 V DC
Distanza nominale di apertura
 Sn mm 50
Descrizione
     Passaggio dei raggi: diritto
con soppressione sfondo (Perfect Prox)
Collegamento
     a 4 fili
Funzione
     sensore fotoelettrico a riflessione
Tipo di luce
     visibile rosso
termoplastico
     materiale isolante
Interruttore
     NPN
PNP
Principio di commutazione
     commutazione a chiaro/scuro regolabile
Information relevant for export to North America

Product StandardsUL 508; CSA-C22.2 No. 14; IEC60947-5-2; CE marking

UL File No.E117028

UL Category Control No.NRKH, NRKH7

CSA File No.50513

CSA Class No.3211-07

North America CertificationUL listed, CSA certified

Max. Voltage Rating30 V DC

Degree of ProtectionIEC: IP68, IP69K; UL/CSA Type: 1, 4, 6
Dati tecnici
Generalità
Conformità alle norme
     IEC/EN 60947-5-2
Temperatura ambiente
     -40 - +70
Resistenza agli urti
   g 100
Durata dell'urto 3 ms
Grado di protezione
     IP67
Parametri
Distanza nominale di apertura

Distanza nominale di apertura
 Sn mm 50
Portata
   mm 0.05
Tensione nominale d'impiego
 Ue   10 - 30 V DC
Corrente d'impiego nello stato collegato a 24 V DC
 Ib mA 30
Corrente nominale d'impiego
 Ie mA < PNP: 100
NPN: 250 (120 > 55 °C)
Tempo di risposta
   ms 1
Indicazione stato di commutazione
   LED Rosso
Funzioni protettive
     protezione contro corto circuiti
Protezione contro inversioni di polarità
Collegamento
     a 4 fili
Forma costruttiva

Forma costruttiva (dimensioni esterne)
   mm M18 x 1
Possibilità di collegamento
     Cavo di collegamento 2 m
termoplastico
     materiale isolante
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Temperatura ambiente di servizio min.
   °C -40
Temperatura ambiente di servizio max.
   °C 70
Dati tecnici secondo ETIM 6.0
Adjustment range
   mm 0 - 0
Operating distance
   mm 0 - 0
Triangulation
     Background fade-out
Pre failure notice
     No
With time function
     No
Rated switching distance
   mm 50
Max. switching distance
   mm 50
Max. output current
   mA 250
Reflector included
     No
Analogue output 0 V ... 10 V
     No
Analogue output 0 mA ... 20 mA
     No
Analogue output 4 mA ... 20 mA
     No
Analogue output -10 V ... +10 V
     No
With other analog output
     No
Setting procedure
     -
With communication interface analog
     No
With communication interface AS-Interface
     No
With communication interface CANOpen
     No
With communication interface DeviceNet
     No
With communication interface Ethernet
     No
With communication interface INTERBUS
     No
With communication interface PROFIBUS
     No
With communication interface RS-232
     No
With communication interface RS-422
     No
With communication interface RS-485
     No
With communication interface SSD
     No
With communication interface SSI
     No
Number of semiconductor outputs with signalling function
     2
Number of contact energized outputs with signalling function
     0
Number of protected semiconductor outputs
     0
Number of protected contact energized outputs
     0
Type of interface for safety communication
     -
Type of electric connection
     Cable
Type of switching output
     PNP/NPN
Type of switch function
     Programmable/configurable
Operation agent-safety class
     Safety class 2
Explosion safety category for gas
     None
Explosion safety category for dust
     None
Construction type housing
     Cylinder, screw-thread
Width sensor
   mm 0
Diameter sensor
   mm 18
Height of sensor
   mm 0
Length of sensor
   mm 66
Switch function
     Light-/dark switching
Material of optical surface
     Plastic
Material housing
     Plastic
Max. output current at protected output
   mA 0
Min. reflector distance
   mm 0
Ambient temperature
   °C -40 - 70
Time of reaction
   ms 1
Transmission range of the safety field
   m 0
Switching frequency
   Hz 500
Type of safety acc. IEC 61496-1
     -
Switching voltage of OSSD at state high
   V 30
Rated control supply voltage Us at AC 50HZ
   V 0 - 0
Rated control supply voltage Us at AC 60HZ
   V 0 - 0
Rated control supply voltage Us at DC
   V 10 - 30
Voltage type
     DC
With monitoring function downstream switching devices
     No
Laser protection class
     None
Wavelength of the sensor
   nm 0
Type of light
     Polarity free red light
Light dot
   mm² 0
AWG-number
     22
Material of cable sheath
     PVC
With restart blockage
     No
Suitable for safety functions
     No
Degree of protection (IP)
     IP67
Approvazioni
Product Standards     UL 508; CSA-C22.2 No. 14; IEC60947-5-2; CE marking
UL File No.     E117028
UL Category Control No.     NRKH, NRKH7
CSA File No.     50513
CSA Class No.     3211-07
North America Certification     UL listed, CSA certified
Max. Voltage Rating     30 V DC
Degree of Protection     IEC: IP68, IP69K; UL/CSA Type: 1, 4, 6
Dimensioni
Sensore con adattatore installato
Chiaro/scuro
Amplificatore
Dati CAD
Ulteriori informazioni sul prodotto (link)
IL05305002Z Comet Series Optical Sensors


Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SENSORS EN.pdf 27 Mbytes
13104A6517 Sensore fotoelettrico a riflessione, Sn50mm, 4L, 10-30VDC, NPN, PNP, M1 - EATON - 13104A6517 169 Kbytes 13104A6517 Sensore fotoelettrico a riflessione, Sn50mm, 4L, 10-30VDC, NPN, PNP, M1 - EATON - 13104A6517
